首页  >  产品百科  >  R-733.3D

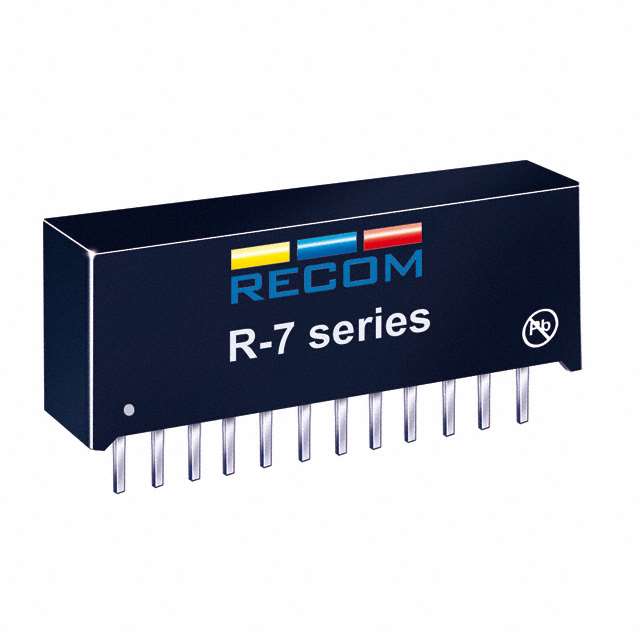

R-733.3D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3A DC/DC-Converter \'INNOLINE\' SIP12 reg
供应商型号: M-R-733.3D
供应商: Future
标准整包数: 15
RECOM POWER DC-DC模块 R-733.3D

R-733.3D概述

    电子元器件产品技术手册:R-7xxx系列开关稳压器

    1. 产品简介


    R-7xxx系列是一款高效率非隔离型开关稳压器(ISR),提供2.5V到17V的输入电压范围和2A到4A的输出电流范围。该系列产品主要用于各类电子设备,如通信设备、工业自动化系统、医疗设备和消费电子产品等领域。由于其紧凑的设计和高效的转换能力,R-7xxx系列可以为这些设备提供稳定的电源解决方案。

    2. 技术参数


    以下是R-7xxx系列的技术规格和性能参数:
    - 输入电压范围:4.5V至28V
    - 输出电压范围:3.3V至17V
    - 输出电流:2A至4A
    - 输出精度:全负载下,典型值±1.0%,最大值±2.0%
    - 纹波和噪声:40mVp-p至70mVp-p
    - 工作温度范围:-40°C至+85°C
    - 最大电容负载:200μF至6800μF
    - 效率:最高可达97%
    - 保护功能:过载保护、连续短路保护、内置频率270kHz至330kHz

    3. 产品特点和优势


    R-7xxx系列的主要优势包括:
    - 高效同步整流设计:通过优化的同步整流技术,最高可实现97%的转换效率。
    - 宽输入电压范围:4.5V至28V,适合多种电源输入场景。
    - 高输出电流:最大可达4A,满足大功率应用需求。
    - 过载及短路保护:内置保护电路,确保稳定运行。
    - 紧凑封装:12-Pin SIP(单列直插式)封装,便于安装和集成。

    4. 应用案例和使用建议


    R-7xxx系列适用于多种应用场景,例如:
    - 通信设备:为基站和路由器提供稳定电源。
    - 工业自动化系统:驱动电机和其他控制设备。
    - 医疗设备:为各种医疗设备提供可靠的电源供应。
    使用建议:
    - 在安装过程中,建议在输出端加入外部二极管以防止反向电流损坏设备。
    - 为了达到最佳性能,需根据具体应用选择合适的外部电阻来调整输出电压。

    5. 兼容性和支持


    R-7xxx系列采用标准的12-Pin SIP封装,易于与其他电子设备集成。制造商RECOM提供详尽的技术支持和维护服务,包括定期更新的技术文档和在线支持平台。

    6. 常见问题与解决方案


    问题1:如何计算最大输出电流?
    - 解答:最大输出电流可通过公式计算得出:\[I{out} = \frac{PD}{V{out} \times (1-E{\text{max}})}\]
    其中\(PD\)是内部功耗,\(V{out}\)是输出电压,\(E{\text{max}}\)是最大效率。
    问题2:如何处理过载和短路保护?
    - 解答:R-7xxx系列具有自动恢复的短路保护功能。在发生短路时,输入电流将被限制在50mA以内,以保护设备免受损害。

    7. 总结和推荐


    总体而言,R-7xxx系列开关稳压器凭借其高效、稳定和易于集成的特点,在众多电子设备中表现出色。特别是其高效率和宽输入电压范围使其非常适合工业和医疗应用。强烈推荐在需要高效电源转换的应用中使用R-7xxx系列产品。

R-733.3D参数

参数
输出电压组数 1
输出总功率 -
输出方式 Fixed
最大容性负载 -
输出电流最大值 3A
散热方式 -
类型 -
输出电压 3.3V
转换效率 -
开关频率 -
特性 Remote On/Off,SCP
输入电压最大值 28V
输入电压最小值 4.5V
长*宽*高 32.2mm*9.1mm*15mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

R-733.3D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R-733.3D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R-733.3D R-733.3D数据手册

R-733.3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 24.64 ¥ 208.208
30+ $ 23.87 ¥ 201.7015
库存: 480
起订量: 15 增量: 15
交货地:
最小起订量为:15
合计: ¥ 3123.12
直接购买
加入购物车
