REC3-2405SRW/H6/A/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SMD 6kV reg 2:1
供应商型号: SG-REC3-2405SRW/H6/A/SMD
供应商: 期货订购
标准整包数: 15

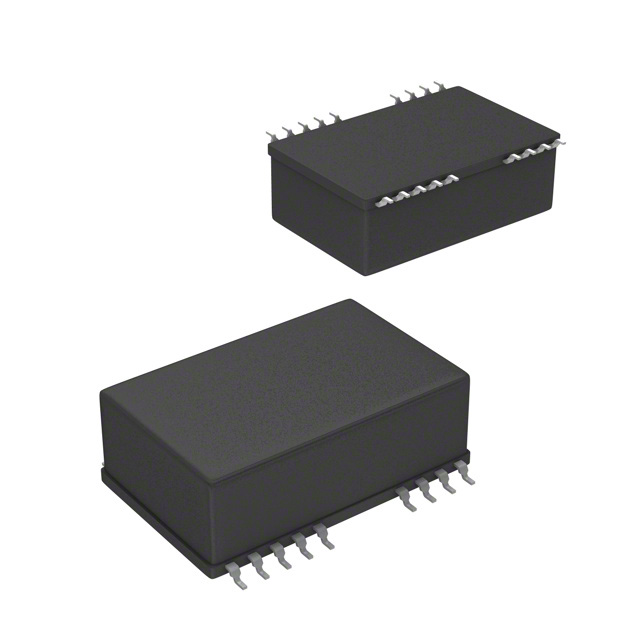

RECOM POWER DC-DC模块 REC3-2405SRW/H6/A/SMD

REC3-2405SRW/H6/A/SMD概述

    ECONOLINE DC/DC Converter REC3-SDRW Technical Overview

    产品简介


    ECONOLINE DC/DC Converter 是一款高性能电源转换模块,提供多种输出电压和隔离选项,适用于广泛的工业和医疗设备应用。这款产品采用行业标准的3W DIP24封装,具备反馈调节输出、连续短路保护等功能。ECONOLINE 在宽输入电压范围(2:1 和 4:1)下表现出色,具备多种选择和配置选项,使其非常适合各种应用场合。

    技术参数


    - 隔离电压:提供2kV、4kVDC和6kVDC三种隔离等级。
    - 输入电压范围:2:1输入(4.5V到72V);4:1输入(9V到72V)。
    - 输出电压精度:±2% 最大。
    - 线性调节:±0.4% 最大。
    - 负载调节:±0.6% 最大。
    - 效率:高达86%。
    - 开关频率:2:1输入类型为90kHz至150kHz;4:1输入类型为120kHz至180kHz。
    - 最小负载电流:10% 负载电流。
    - 起动电容限制:最大容性负载需保证在1秒内起动而不会损坏转换器。
    - 工作温度范围:-40°C 至 +85°C(自由空气对流),存储温度范围为-55°C 至 +125°C。

    产品特点和优势


    ECONOLINE DC/DC Converter 的独特功能包括:
    - 高隔离电压:最高可达6kVDC,适合医疗和高端工业应用。
    - 宽输入电压范围:支持2:1和4:1输入电压,适应性强。
    - 反馈调节输出:确保输出稳定可靠。
    - 连续短路保护:具备持续短路保护机制,提高安全性。
    - 多种输出选项:可选单输出和双输出,以及正负电压输出。
    - 认证齐全:通过多项国际安全标准认证,包括EN60950-1和IEC/EN60601-1。

    应用案例和使用建议


    ECONOLINE DC/DC Converter 可广泛应用于医疗设备、通信系统、工业自动化设备等。根据具体应用场景,例如:
    - 医疗设备:在要求高隔离度的应用中,如心电图机、超声波设备等。
    - 通信系统:用于基站、路由器等,以确保信号传输的稳定性。
    - 工业自动化:用于PLC控制系统,确保稳定可靠的电力供应。
    使用建议:
    - 在设计电路时,确保输出负载电流满足最小负载要求,以避免影响转换器的性能。
    - 注意电源输入的顺序,正确连接电源端口,确保电气安全。

    兼容性和支持


    ECONOLINE DC/DC Converter 支持多种包装和引脚配置选项,包括DIP24塑料封装、5面屏蔽DIP24金属封装以及SMD封装。所有上述变体均提供两种标准引脚布局(/A 或 /C)选项,B引脚配置仅提供1.6kVDC隔离。此外,制造商提供了全面的技术支持和售后保障,包括详细的使用手册和技术文档,以确保客户能够充分利用产品的性能。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:输出电压不稳定
    - 解决方法:检查负载电流是否满足最小负载要求,确保输入电压和输出电压配置正确。

    - 问题:启动延迟
    - 解决方法:确认输入电压范围和负载条件,必要时调整电源输入顺序或减少电容负载。

    - 问题:过热
    - 解决方法:检查散热措施,确保散热良好,避免因过热导致的性能下降。

    总结和推荐


    综上所述,ECONOLINE DC/DC Converter 是一款性能卓越、可靠性高的电源转换器,适合于各种严苛的工业和医疗应用。其丰富的技术参数和广泛的兼容性使其成为市场上同类产品中的佼佼者。推荐用户根据具体应用需求选择合适的型号,以获得最佳的性能表现。

REC3-2405SRW/H6/A/SMD参数

参数
输出电流最大值 600mA
输入电压最小值 24V
输入电压最大值 36V
输出总功率 -
转换效率 -
散热方式 -
输出方式 -
开关频率 -
输出电压组数 1
类型 -
最大容性负载 -
输出电压 5V
特性 SCP
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC3-2405SRW/H6/A/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-2405SRW/H6/A/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-2405SRW/H6/A/SMD REC3-2405SRW/H6/A/SMD数据手册

REC3-2405SRW/H6/A/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
