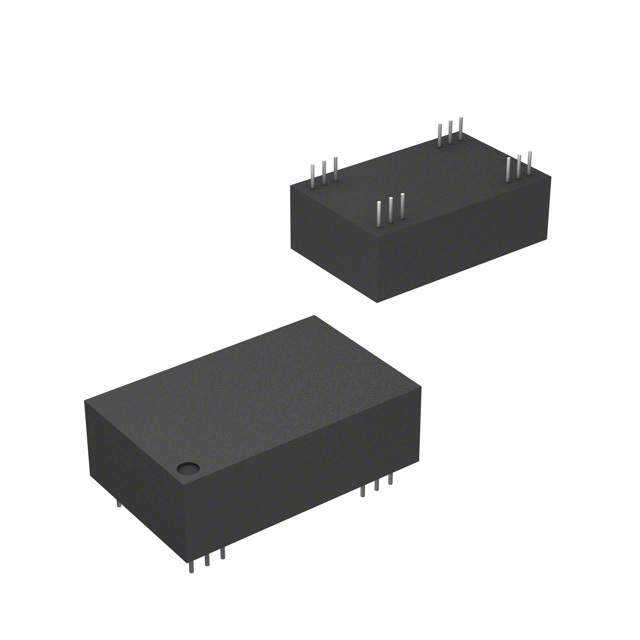

REC3-4815DRWZ/H/B

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 1.6kV reg 4:1
供应商型号: SG-REC3-4815DRWZ/H/B
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3-4815DRWZ/H/B

REC3-4815DRWZ/H/B概述

    ECONOLINE DC/DC Converter 技术手册

    1. 产品简介


    ECONOLINE DC/DC 转换器系列是一种高效的直流到直流电源转换器,提供多种输出电压选项(单输出和双输出)。这些转换器适用于广泛的应用领域,包括工业控制、医疗设备和其他高可靠性需求的应用。其具备宽输入范围(2:1 和 4:1 输入),并具有高效率和卓越的稳定性。

    2. 技术参数


    - 隔离电压:2kV、4kVDC 和 6kVDC
    - 封装:行业标准 3W DIP24 封装,以及 SMD 封装
    - 反馈调节输出:确保输出电压稳定
    - 持续短路保护:自动重启功能
    - 输入电压范围:2:1 输入范围(4.5-9V、9-18V、18-36V、36-72V)和 4:1 输入范围(9-36V、18-72V)
    - 效率:最高可达 86%
    - 工作温度范围:-40°C 至 +85°C(部分型号为 -40°C 至 +80°C)

    3. 产品特点和优势


    - 宽输入范围:支持 2:1 和 4:1 的宽输入范围,使得应用更加灵活。
    - 隔离能力:提供 2kV、4kVDC 和 6kVDC 隔离电压,适用于医疗和其他需要高隔离电压的应用。
    - 认证证书:通过了 EN60950-1、UL60950-1 和 EN60601-1 认证,满足医疗和工业标准。
    - 控制引脚选项:可通过控制引脚进行远程开关控制。
    - 短路保护:具备连续短路保护功能,自动重启。

    4. 应用案例和使用建议


    - 医疗设备:6kVDC 隔离版本适合用于医疗设备,如监护仪和成像系统。
    - 工业控制系统:宽输入范围和高效率使其适合于自动化生产线和控制面板。
    - 电信设备:稳定的输出电压和隔离性能使其成为电信设备的理想选择。
    使用建议:
    - 确保连接时遵循正确的接线图以避免短路和损坏。
    - 使用输入滤波器来减少开关频率引起的纹波噪声。

    5. 兼容性和支持


    - 兼容性:ECONOLINE DC/DC 转换器可以与其他电子元器件和设备轻松集成。
    - 厂商支持:RECOM 提供全面的技术支持和售后服务,确保客户能够在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:启动时出现纹波过大。
    解决办法:检查输出电容器容量是否符合规格要求,适当增加输出电容。
    - 问题:输出电压不稳定。
    解决办法:检查负载变化是否过大,调整负载电流或更换更适合的型号。

    7. 总结和推荐


    ECONOLINE DC/DC 转换器以其高隔离电压、宽输入范围和高效率脱颖而出,适合多种应用场合。其强大的隔离能力和广泛的认证证书使其在市场上具备极强的竞争力。综上所述,我们强烈推荐使用该系列产品,特别是在医疗和工业控制领域。
    本手册提供了关于 ECONOLINE DC/DC 转换器的详细信息,涵盖技术参数、产品特点、应用建议及支持信息。对于需要高性能电源转换解决方案的用户,这款转换器无疑是一个值得考虑的选择。

REC3-4815DRWZ/H/B参数

参数
特性 SCP
输出电流最大值 100mA,100mA
最大容性负载 -
输出方式 -
转换效率 -
输出总功率 -
输入电压最大值 72V
输出电压 15V
类型 -
输出电压组数 2
开关频率 -
散热方式 -
输入电压最小值 48V
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售

REC3-4815DRWZ/H/B厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-4815DRWZ/H/B数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-4815DRWZ/H/B REC3-4815DRWZ/H/B数据手册

REC3-4815DRWZ/H/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
