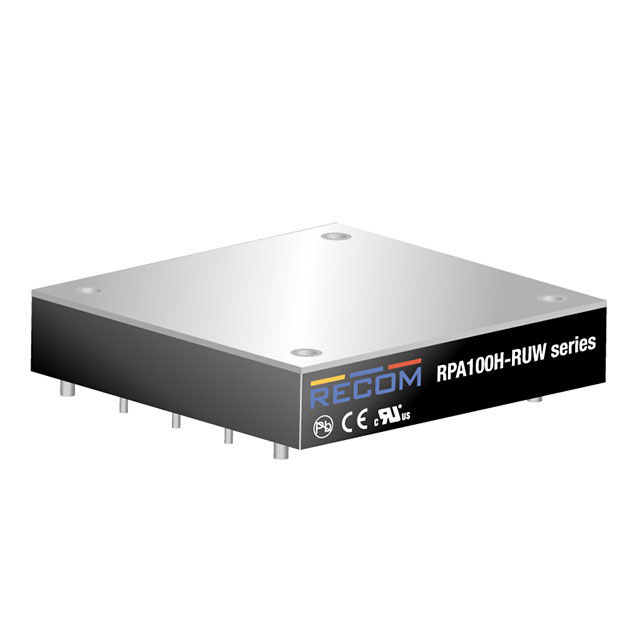

RPA100H-11024SRUW/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RPA100H-RUW系列, 16.8 → 137.5 V 直流输入, 24V 直流输出, 100W
供应商型号: N-RPA100H-11024SRUW/P
供应商: 云汉优选
标准整包数: 1

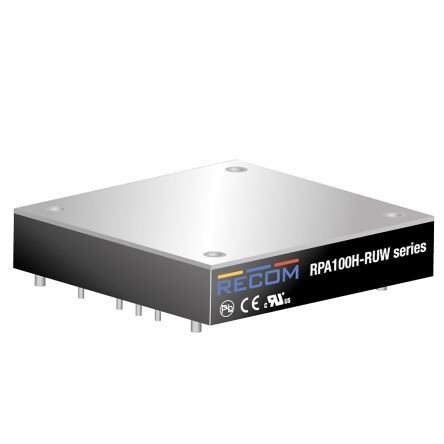

RECOM POWER DC-DC模块 RPA100H-11024SRUW/P

RPA100H-11024SRUW/P概述


    产品简介


    RPA100H系列半砖型DC/DC转换器介绍
    RPA100H系列半砖型DC/DC转换器专为铁路车辆和高压电池应用而设计。它具有宽输入电压范围(10:1),能够覆盖从标准24VDC到高达110VDC的所有输入电压,包括符合EN50155标准的瞬态条件。这款转换器提供12V、15V、24V或48V的隔离和调节输出电压,同时具备高效率,最高可达93%。转换器配有一个金属底板,允许其在宽温度范围内工作,范围从-40°C至+97°C(当底板冷却时)。该转换器已通过UL/IEC/EN60950认证,并提供三年保修期。

    技术参数


    - 输入电压范围:16.5VDC至140VDC
    - 额定功率:100瓦特
    - 输出电压:12V、15V、24V、48V
    - 输出电流:
    - 12V:8.5A
    - 15V:6.7A
    - 24V:4.2A
    - 48V:2.1A
    - 效率:
    - 12V:90%
    - 15V:93%
    - 24V:88%
    - 48V:90%
    - 最大电容负载:2200μF(12V/15V)、1000μF(24V)、100μF(48V)
    - 起始时间:200ms至460ms
    - 输入滤波器:Pi型
    - 输出精度:±1.0%
    - 线性调整率:±0.01%至±0.2%
    - 负载调整率:0.05%至0.2%
    - 瞬态响应:25%负载阶跃变化,12V:450mV/40µs;15V:450mV/30µs;24V:500mV/20µs;48V:600mV/10µs
    - 隔离电压:4.242kVDC(I/P至O/P,O/P至底板)

    产品特点和优势


    1. 宽输入电压范围:支持从16.5VDC到140VDC的超宽输入电压范围,适用于多种电源输入。
    2. 高效率:在不同输出电压下保持高效率,最高可达93%,适合需要低功耗的应用。
    3. 宽温度范围:能够在极端温度条件下工作,温度范围从-40°C到+97°C,适合恶劣环境。
    4. 认证和保修:已通过UL/IEC/EN60950认证,提供三年保修期,增加用户信心。

    应用案例和使用建议


    RPA100H系列广泛应用于铁路车辆和高压电池系统。例如,在高铁或地铁列车上,RPA100H可以作为直流供电系统的一部分,为车载设备提供稳定可靠的电源。
    使用建议:
    1. 环境选择:确保安装环境符合规定的操作温度和湿度要求。
    2. 散热考虑:由于其金属底板设计,建议在安装时进行良好散热处理,以保证正常工作。
    3. 保护措施:根据手册提供的安全标准进行适当的过压和过流保护措施。

    兼容性和支持


    - 兼容性:与大多数主流铁路应用兼容,包括EN50155标准。
    - 技术支持:厂商提供详细的安装指南和技术支持服务,可通过techsupportAT@recom-power.com联系技术支持团队。

    常见问题与解决方案


    1. 启动失败:检查输入电压是否在规定范围内。如不在范围内,需调整输入电压。
    2. 输出电压不稳定:确认外部电阻值是否符合规范,必要时更换合适的外部电阻。
    3. 效率低下:检查是否存在过热现象,适当加强散热措施。

    总结和推荐


    总结:
    RPA100H系列半砖型DC/DC转换器以其宽输入电压范围、高效率和宽工作温度范围,成为铁路车辆和高压电池系统的理想选择。此外,其符合多项国际安全标准并提供三年质保,使其在市场上具有很高的竞争力。
    推荐:
    鉴于其在多个关键参数上的优异表现和良好的市场评价,强烈推荐使用RPA100H系列DC/DC转换器。无论是应用于轨道交通还是其他高压电力系统,该产品都表现出色,值得信赖。

RPA100H-11024SRUW/P参数

参数
开关频率 -
输入电压最大值 137.5V
散热方式 -
最大容性负载 -
转换效率 88%
输出电压组数 1
输入电压最小值 16.8V
特性 Remote On/Off,OCP,OTP,OVP,UVLO
输出方式 -
类型 -
输出电流最大值 4.2A
输出电压 24V
输出总功率 100W
长*宽*高 60.6mm*63.1mm*13mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RPA100H-11024SRUW/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPA100H-11024SRUW/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPA100H-11024SRUW/P RPA100H-11024SRUW/P数据手册

RPA100H-11024SRUW/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 287.9066 ¥ 2447.2061
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2447.2
直接购买
加入购物车
