首页  >  产品百科  >  RS3-2409DZ/H2

RS3-2409DZ/H2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SIP8 2kV reg 3:1
供应商型号: SG-RS3-2409DZ/H2
供应商: 期货订购
标准整包数: 22

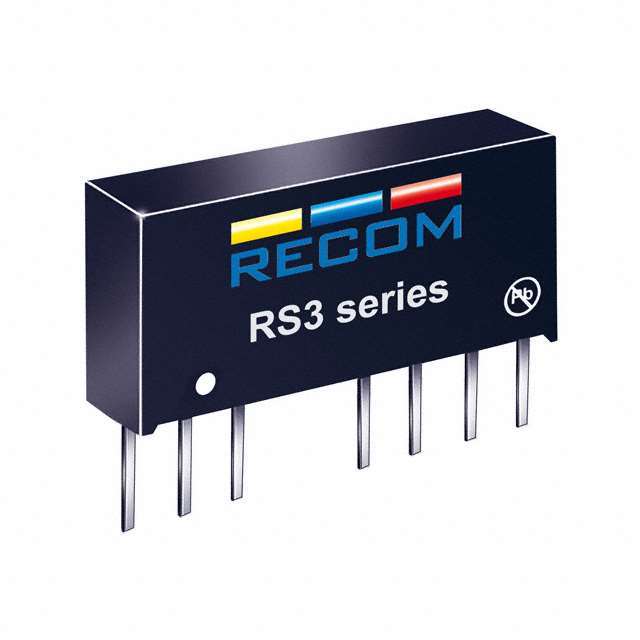

RECOM POWER DC-DC模块 RS3-2409DZ/H2

RS3-2409DZ/H2概述

    RS3-S(D)(Z) 3-Watt DC/DC Converter

    产品简介


    RS3-S(D)(Z) 是一款由RECOM公司生产的高效能直流转换器。该产品具有非常高的功率密度,输入电压范围为2:1 或 3:1,并且能够在宽泛的工作温度范围内(-40°C 至 +71°C)可靠运行。除了广泛的输入电压范围,该转换器还具备其他特性,如启停控制功能。这些特性使得RS3-S(D)(Z)特别适合高度复杂的工业设计。它提供多种电压输出选项,可实现单路或双路输出,输出电压范围广泛。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2:1 输入:4.5-9VDC 到 9-18VDC
    3:1 输入:9-27VDC 或 20-60VDC |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V(单路输出)
    ±3.3V, ±5V, ±9V, ±12V, ±15V(双路输出) |
    | 效率 | 最高可达83% |
    | 隔离电压 | 1kVDC(标准)
    2kVDC
    3kVDC |
    | 纹波和噪声 | ≤50mVp-p |
    | 工作温度范围 | -40°C 至 +71°C |
    | 封装材料 | UL94V-0 |

    产品特点和优势


    RS3-S(D)(Z) 以其极高的功率密度和宽广的工作温度范围成为市场上非常受欢迎的产品之一。其独特的2:1 和 3:1 宽输入电压范围使其适用于多种不同的应用场景。此外,通过内置的启停控制功能和高达83%的转换效率,RS3-S(D)(Z) 能够显著提高系统的可靠性和能效比。它还具备连续短路保护和低纹波噪声,进一步增强了产品的稳定性和可靠性。

    应用案例和使用建议


    根据技术手册中的信息,RS3-S(D)(Z) 在多种工业设备中都有广泛应用,例如通信设备、医疗仪器和自动化控制系统等。建议在选择合适的产品型号时考虑实际的负载需求,以确保获得最佳的效率和性能。在进行系统集成时,确保正确连接启停控制引脚和接地线,以避免不必要的电源损耗。

    兼容性和支持


    RS3-S(D)(Z) 可与多种不同品牌的电子设备和其他DC/DC转换器配套使用。RECOM公司提供了详尽的技术文档和支持,用户可以随时联系技术支持团队以获取帮助。产品通过了多项国际认证,包括UL60950-1, CAN/CSA C22.2 No. 60950-1-07, IEC/EN60950-1 和 IEC/EN60601-1,保证了产品的质量和安全标准。

    常见问题与解决方案


    - 问题1:启动时间过长
    - 解决办法: 检查输入电容是否满足最小要求。根据手册中的建议,对于启动时间的要求,电容值应大于等于规定值,通常情况下为4700μF。

    - 问题2:转换效率低于预期
    - 解决办法: 确保负载电流在手册中指定的范围内。此外,检查电路布局是否符合规范,避免不必要的电阻和电感。

    总结和推荐


    综上所述,RS3-S(D)(Z) 是一款高效能、高可靠的直流转换器,特别适合于需要高性能和高可靠性的复杂工业应用。该产品通过多项国际认证,保证了其高质量和安全性。我们强烈推荐该产品用于需要高效率和宽输入电压范围的应用场合。

RS3-2409DZ/H2参数

参数
特性 Remote On/Off,SCP
转换效率 79%
最大容性负载 -
输出方式 -
开关频率 -
类型 -
输出电流最大值 167mA,167mA
输入电压最小值 -
输出电压 9V
输入电压最大值 27V
输出电压组数 2
输出总功率 -
散热方式 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RS3-2409DZ/H2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS3-2409DZ/H2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS3-2409DZ/H2 RS3-2409DZ/H2数据手册

RS3-2409DZ/H2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ ¥ 196.5032
220+ ¥ 185.499
库存: 220
起订量: 22 增量: 0
交货地:
最小起订量为:22
合计: ¥ 4323.07
