REC6-2412DRW/R10/A

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 6W DC/DC-Converter \'ECONOLINE\' DIP24 10kV reg 2:1
供应商型号: M-REC6-2412DRW/R10/A
供应商: Future
标准整包数: 15

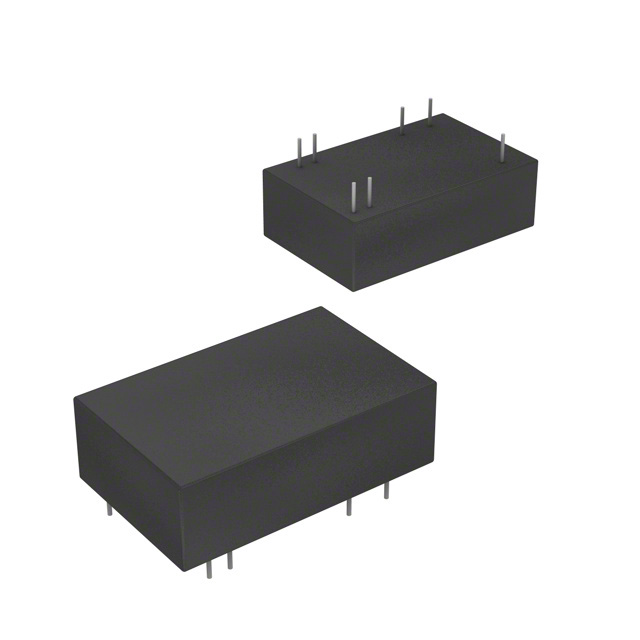

RECOM POWER DC-DC模块 REC6-2412DRW/R10/A

REC6-2412DRW/R10/A概述

    # ECONOLINE DC/DC Converter REC6/R 技术概述

    产品简介


    ECONOLINE DC/DC Converter 系列以其高性能和广泛应用而闻名,特别适用于工业、医疗和通信领域。其中,REC6/R 是一款具有高隔离能力(8kVDC 或 10kVDC)的 DC/DC 转换器,提供单路和双路输出选择。产品采用行业标准的 DIP24 封装,具备宽输入范围(2:1)和连续短路保护功能。其独特的设计使其成为 HT 监控电路、电力计量仪、IGBT 隔离电源供应以及其他工业和医疗应用的理想选择。
    主要功能:
    - 高达 86% 的转换效率
    - 医疗认证(EN、CSA、CB)
    - 强化的绝缘隔离(8kVDC 或 10kVDC)
    - 单路与双路输出可选
    - 宽输入电压范围(2:1)
    应用领域:
    - 工业控制
    - 医疗设备
    - 测试与测量设备
    - 通信设备

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9 - 18V、18 - 36V、36 - 75V、4.5 - 9V |
    | 输出电压精度 | ±2% |
    | 线性调节率 | ±0.3% |
    | 负载调节率 | ±0.6% |
    | 最大输出功率 | 6W |
    | 隔离电压 | 8000VDC 或 10000VDC |
    | 隔离电容 | 20pF |
    | 工作温度范围 | -40°C 至 +75°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 最小负载 | 20% 满载 |

    产品特点和优势


    REC6/R 的核心优势在于其高可靠性、卓越的电气性能和安全特性。其关键特点包括:
    - 高隔离等级:通过强化隔离变压器实现 8kVDC 或 10kVDC 的隔离能力,确保电气安全。
    - 低漏电流设计:隔离电容仅为 20pF,适合需要低泄漏的应用场景。
    - 灵活配置:提供单路与双路输出选项,满足多样化需求。
    - 宽输入范围:支持 2:1 的宽输入电压范围,适应不同供电环境。
    - 高效节能:最高转换效率达到 86%,有助于降低系统功耗。

    应用案例和使用建议


    应用案例:
    1. 医疗设备:用于诊断仪器和生命支持设备的隔离电源。
    2. 工业自动化:应用于 PLC 和传感器的供电系统。
    3. 通信设备:作为通信设备的备用电源,保障系统稳定运行。
    使用建议:
    - 在高湿度环境中使用时,确保良好的通风和防护措施。
    - 对于大容性负载,建议选择带有短路保护和过压保护功能的型号。
    - 在实际应用中,可根据具体需求选择不同的输入电压范围和输出电压。

    兼容性和支持


    REC6/R 系列产品与其他主流电子元器件高度兼容,能够轻松集成到现有系统中。RECOM 提供全面的技术支持,包括详细的安装指南、应用笔记以及产品生命周期管理服务。此外,公司还提供专业的售后服务团队,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内 |
    | 过热保护启动 | 减少负载或改善散热条件 |
    | 开机延迟时间过长 | 检查输入电容是否符合规格 |
    | 输出噪声过大 | 添加滤波电路以减少电磁干扰 |

    总结和推荐


    ECONOLINE DC/DC Converter REC6/R 系列凭借其卓越的性能和可靠的设计,在多个行业中表现出色。无论是医疗设备还是工业控制系统,它都能提供稳定、高效的电源解决方案。此外,其高隔离等级和低漏电流设计使其成为对安全性要求较高的应用的理想选择。
    推荐指数:★★★★★
    总体而言,REC6/R 是一款值得信赖的产品,推荐给寻求高性能和高可靠性的客户。如果您正在寻找一款既经济又高效的 DC/DC 转换器,REC6/R 是您的不二之选。

REC6-2412DRW/R10/A参数

参数
输出电压组数 2
输出方式 Fixed
输出总功率 6W
输入电压最大值 36V
输出电压 12V
特性 SCP
转换效率 82%
开关频率 100KHz~350KHz
最大容性负载 -
类型 -
输入电压最小值 18V
输出电流最大值 250mA,250mA
散热方式 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC6-2412DRW/R10/A厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC6-2412DRW/R10/A数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC6-2412DRW/R10/A REC6-2412DRW/R10/A数据手册
