首页  >  产品百科  >  R12P209D/P/R8

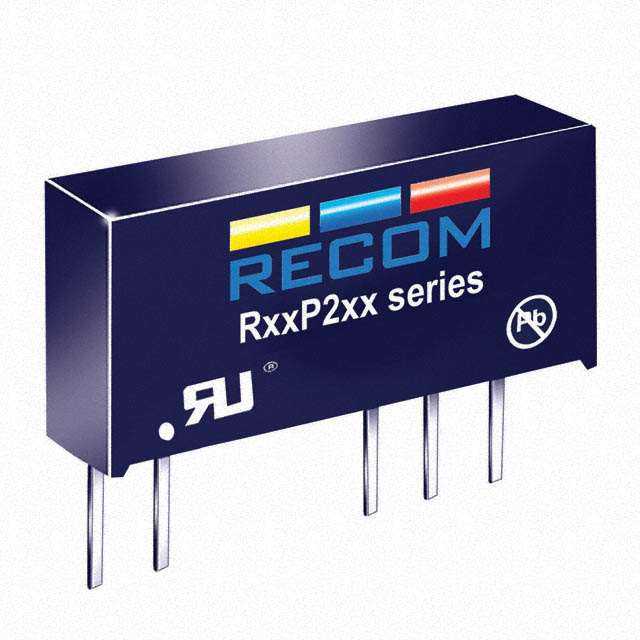

R12P209D/P/R8

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 8kV unreg
供应商型号: SG-R12P209D/P/R8
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R12P209D/P/R8

R12P209D/P/R8概述

    # DC/DC Converter RxxP2xx/R 系列

    产品简介


    基本介绍
    RxxP2xx/R系列是来自RECOM公司的高效DC/DC转换器,专门设计用于提供可靠的电源转换。这些转换器以其高度的安全认证和广泛的应用领域而著称。它们适用于各种需要严格隔离的场合,如医疗设备、实验室测试仪器等。
    主要功能
    - 高效转换:最大转换效率高达88%
    - 安全隔离:可承受高达8kVDC的强化隔离
    - 低输出噪声:输出噪声低于200mVpp
    - 耐用设计:适用于恶劣的工作环境
    - 多种输入和输出电压选择:涵盖5V至24V的输入电压和多种输出电压组合
    应用领域
    - 医疗设备:符合EN/IEC60601-1标准
    - 测试和测量设备:符合EN/IEC61010-1标准
    - IT设备:符合EN/IEC60950-1标准

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5V, 12V, 15V, 24V |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, ±3.3V, ±5V, ±9V, ±12V, ±15V |
    | 输出电流 | 单输出:600mA, 400mA, 222mA, 167mA, 133mA
    双输出:±300mA, ±200mA, ±111mA, ±85mA, ±66mA |
    | 最大效率 | 72%-88% |
    | 最大电容负载 | 1200µF到3300µF |
    | 内部频率 | 20kHz至85kHz |
    | 输出纹波和噪声 | ≤200mVpp |
    | 绝缘耐压 | 6.4kVDC(/R6.4)
    8kVDC(/R8) |
    | 短路保护 | 连续/1秒内断开 |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    RxxP2xx/R系列具备以下优势:
    - 高安全性:通过多个国际安全认证,包括EN/IEC60950-1、EN/IEC60601-1、UL/CSA60950-1、ES/CSA60601-1和EN/IEC61010-1,确保在医疗和工业领域的安全使用。
    - 强隔离能力:提供6.4kVDC和8kVDC的强化隔离,适用于需要高度隔离的应用。
    - 高效率和低功耗:在典型工作条件下,转换效率高达88%,并且输出噪声低于200mVpp。
    - 适应性强:支持多种输入和输出电压组合,适用于不同需求的应用场景。

    应用案例和使用建议


    应用案例
    - 医疗设备:RxxP2xx/R系列可作为医用电源模块,确保患者安全。
    - 实验室测试仪器:其严格的绝缘标准使其成为实验室环境中不可或缺的一部分。
    - 工业控制设备:在复杂的工业环境中,它提供了稳定的电源转换。
    使用建议
    - 在使用过程中,注意选择合适的输入电压和输出电压以满足具体应用的需求。
    - 为保证最佳效果,建议在-40°C至+85°C的工作温度范围内使用。
    - 对于要求更高的应用,可以选择带短路保护功能的产品,以防止电路故障带来的损失。

    兼容性和支持


    RxxP2xx/R系列转换器具有广泛的兼容性,可以与其他标准接口兼容。此外,RECOM公司还提供了详细的技术支持和维护服务,以帮助客户更好地使用和维护这些设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,确认负载是否过载。 |
    | 短路保护失效 | 检查电路连接是否正确,更换损坏的元件。 |
    | 温度过高 | 改善散热条件,确保良好的通风环境。 |

    总结和推荐


    综上所述,RxxP2xx/R系列转换器凭借其高安全标准、高效能和广泛应用领域,是一个值得信赖的选择。如果您正在寻找一个可靠且多功能的DC/DC转换器,该系列产品将是您的理想之选。强烈推荐在医疗、测试和测量设备等领域使用这些转换器。

R12P209D/P/R8参数

参数
最大容性负载 -
输入电压最小值 -
转换效率 -
输出电流最大值 111mA,111mA
输出总功率 -
输出电压组数 2
类型 -
散热方式 -
开关频率 -
输出电压 9V
特性 SCP
输入电压最大值 13.2V
输出方式 -
长*宽*高 19.558mm*9.906mm*12.446mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售

R12P209D/P/R8厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R12P209D/P/R8数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R12P209D/P/R8 R12P209D/P/R8数据手册

R12P209D/P/R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
