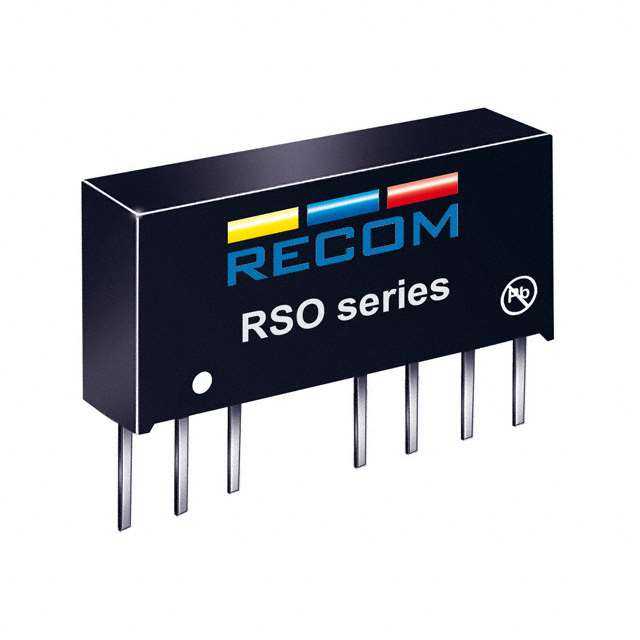

RSO-123.3SZ/H3

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP8 3kV reg 4:1
供应商型号: SG-RSO-123.3SZ/H3
供应商: 期货订购
标准整包数: 22
RECOM POWER DC-DC模块 RSO-123.3SZ/H3

RSO-123.3SZ/H3概述

    ECONOLINE DC/DC Converter: A Comprehensive Overview

    1. 产品简介


    ECONOLINE DC/DC Converter 是一款高效能的直流到直流转换器,专为复杂工业设计而设计。该转换器具有高功率密度的特点,并且可以在工业温度范围 -40°C 至 +85°C 下稳定工作。该系列转换器提供了两种隔离等级(2kV 或 3kV),适用于医疗设备并符合 EN-60601-1 认证要求。根据输入电压范围的不同,ECONOLINE 系列提供了单输出和双输出版本,可以满足不同应用需求。

    2. 技术参数


    ECONOLINE DC/DC Converter 的关键技术参数如下:
    - 输入电压范围:2:1(例如 4.5-9V,9-18V)和 4:1(例如 9-36V,18-72V)
    - 输出电压范围:支持多种标准输出电压(如 3.3V, 5V, 9V, 12V, 15V)
    - 隔离电压:标准隔离 1kVDC,选择 /H2 或 /H3 后可提升至 2kVDC 或 3kVDC
    - 效率:最高可达 83%
    - 封装材料:UL94V-0 防火等级
    - 输出电流:依据型号不同从 34mA 到 300mA 不等
    - 负载调节:±0.4% 至 ±0.5%
    - 纹波噪声:≤50mVp-p
    - 操作频率:200kHz 至 800kHz
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:≤95% RH

    3. 产品特点和优势


    ECONOLINE DC/DC Converter 的核心优势在于其高功率密度和宽输入电压范围,使其能够灵活适应多种供电条件。同时,该系列转换器具备低噪声和连续短路保护功能,能够确保长期稳定的运行。特别是在医疗应用方面,2kV 和 3kV 的高压隔离能力使该产品成为医疗设备的理想选择。

    4. 应用案例和使用建议


    ECONOLINE DC/DC Converter 可广泛应用于工业自动化设备、医疗设备及通信设备等领域。为了优化系统性能,建议在设计时充分考虑输入电压范围和负载条件。例如,在电源波动较大的环境中,选用 4:1 输入电压范围的型号会更为合适。

    5. 兼容性和支持


    ECONOLINE 系列转换器的设计使得其能够轻松集成到现有的电气系统中。制造商提供了一系列的技术文档和支持资源,以帮助用户顺利完成产品选型和安装。此外,RECOM 还提供三年质保服务,确保客户在购买后能够获得可靠的售后支持。

    6. 常见问题与解决方案


    根据技术手册中的常见问题,以下是用户可能会遇到的一些问题及其解决方案:
    - Q: 转换器无法启动?
    - A: 检查输入电压是否在规定范围内,且输出端负载应在 10% 以上。
    - Q: 输出电压不稳定?
    - A: 检查输入电压是否保持稳定,且输出电容是否正确连接。
    - Q: 纹波噪声过大?
    - A: 确认所选型号的纹波噪声是否符合要求,并适当增加输出电容。

    7. 总结和推荐


    总体而言,ECONOLINE DC/DC Converter 是一款集高性能、高可靠性于一体的工业级电源转换器。它在医疗和工业自动化领域有着广泛的应用前景。对于需要高精度、高稳定性的电源转换解决方案的工程师来说,ECONOLINE 是一个非常值得推荐的选择。

RSO-123.3SZ/H3参数

参数
开关频率 -
输出电压 3.3V
输出方式 -
散热方式 -
类型 -
输出总功率 -
输入电压最小值 -
转换效率 -
输出电流最大值 300mA
最大容性负载 -
输出电压组数 1
输入电压最大值 18V
特性 Remote On/Off,SCP
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RSO-123.3SZ/H3厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RSO-123.3SZ/H3数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RSO-123.3SZ/H3 RSO-123.3SZ/H3数据手册

RSO-123.3SZ/H3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ ¥ 172.1392
220+ ¥ 162.4994
库存: 220
起订量: 22 增量: 0
交货地:
最小起订量为:22
合计: ¥ 3787.06
