R2D-2409

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R2D-2409
供应商: 期货订购
标准整包数: 33

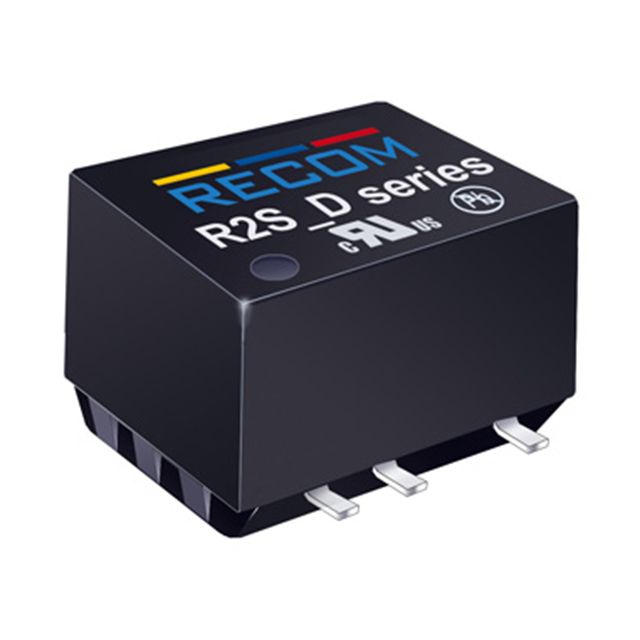

RECOM POWER DC-DC模块 R2D-2409

R2D-2409概述

    R2S-R2D Econoline DC/DC Converter 技术手册

    产品简介


    R2S-R2D Econoline 系列是 RECOM 公司推出的高性能 DC/DC 转换器系列。这些转换器采用无涂层开放框架设计,适用于多种工业低功率隔离和电压匹配的应用场合。它们广泛应用于通用电源、医疗设备、通信系统以及其他需要高可靠性的领域。

    技术参数


    以下是 R2S-R2D 系列 DC/DC 转换器的主要技术参数:
    - 输入电压范围:±10%
    - 输出电压精度:±5%
    - 线电压调节:1.2%/1% 的最大输入电压(Vin max)
    - 负载电压调节:根据输出电压不同,最大分别为:
    - 3.3V 输出型:20%(10% 至 100% 满载)
    - 5V 输出型:15%(10% 至 100% 满载)
    - 9V, 12V, 15V, 24V 输出型:10%(10% 至 100% 满载)
    - 输出纹波和噪声(20MHz 限制):150mVp-p 最大值
    - 工作频率:20kHz 最小 / 40kHz 典型 / 85kHz 最大
    - 满载效率:70% 最小 / 80% 典型
    - 最小负载:0%,仅限于 10% 最小负载条件
    - 隔离电压(测试 1 秒):1000VDC(额定 1 分钟:500VAC / 60Hz)
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:95% RH

    产品特点和优势


    R2S-R2D Econoline 系列具有以下独特的功能和优势:
    - 宽工作温度范围:-40°C 至 +100°C 的工作温度,无需降额
    - 可选的连续短路保护:增加产品的稳定性和可靠性
    - 多种封装选项:包括单端和双端输出,适用于不同的应用场景
    - 全面认证:通过了 UL/EN/CSA 认证,适用于自动化装配

    应用案例和使用建议


    R2S-R2D 系列适用于多种应用场景,如医疗设备、通信基站、工业控制系统等。在具体应用时,需要注意以下几点:
    - 负载管理:确保负载不超过推荐的最大值,以避免损坏转换器。
    - 散热设计:在高温环境下使用时,需考虑良好的散热措施以保证正常工作。
    - 环境适应性:考虑到相对湿度较高的工作环境,确保良好的防潮措施。

    兼容性和支持


    - 兼容性:R2S-R2D 系列转换器可以方便地与其他标准 SMD 设备配合使用,例如自动插入机的使用。
    - 支持和服务:RECOM 公司提供详尽的技术文档和应用笔记,用户可以在官网(www.recom-power.com)获取相关信息。

    常见问题与解决方案


    - 问题 1:无法启动转换器
    - 解决方案:检查输入电压是否在允许范围内,确认负载电容没有超过最大值。

    - 问题 2:输出电压不稳定
    - 解决方案:调整输入电压,确保其稳定;同时检查负载是否超出范围。
    - 问题 3:转换效率低
    - 解决方案:检查负载是否过小,若负载低于最小要求,效率会受到影响。

    总结和推荐


    R2S-R2D Econoline 系列 DC/DC 转换器凭借其宽广的工作温度范围、高效能、多样化封装和全面认证等特点,在工业应用中表现出色。虽然价格略高,但其可靠性和稳定性使其成为许多关键应用的理想选择。因此,我们推荐在需要高性能和可靠性的项目中使用 R2S-R2D 系列转换器。

R2D-2409参数

参数
开关频率 -
最大容性负载 -
类型 -
输出电压 9V
输出电压组数 2
输出电流最大值 111mA,111mA
散热方式 -
特性 SCP
输出方式 -
转换效率 -
输入电压最大值 26.4V
输入电压最小值 24V
输出总功率 -
长*宽*高 15.24mm*9.398mm*8.89mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R2D-2409厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R2D-2409数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R2D-2409 R2D-2409数据手册

R2D-2409封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ ¥ 106.026
330+ ¥ 100.0885
库存: 330
起订量: 33 增量: 0
交货地:
最小起订量为:33
合计: ¥ 3498.85
