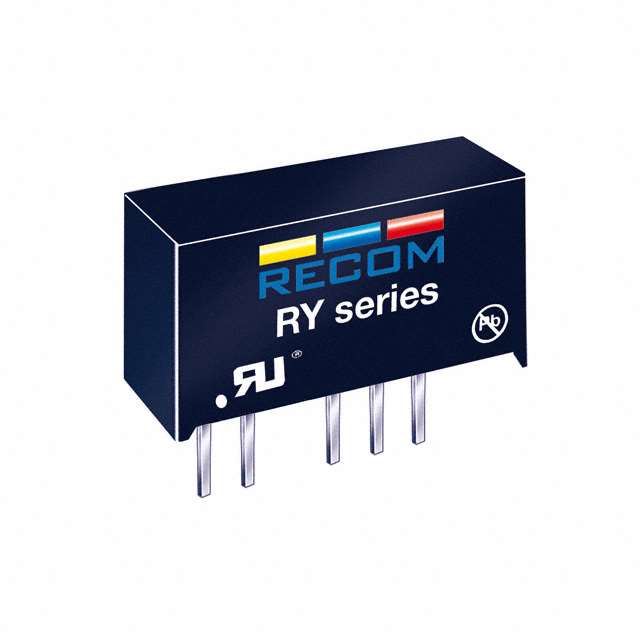

RY-1209S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 1kV reg
供应商型号: 1486-RY-1209S-CHP
供应商: Digi-Key
标准整包数: 1
RECOM POWER DC-DC模块 RY-1209S

RY-1209S概述


    产品简介


    ECONOLINE 系列的 RY 型 DC/DC 转换器是一款经济实用且通用的隔离型转换器,适用于多种应用场景。该系列具有单输出和双输出两种版本,内置线性调节器,提供稳定的负载独立输出。此外,它还配备了一个控制引脚(CTRL),允许外部使能信号控制转换器的工作状态。

    技术参数


    - 输入电压范围:±5%
    - 输出电压精度:±5%
    - 线路电压调整率:±1%(最大)
    - 负载电压调整率(10%到100%满载):±1%(最大)
    - 最小负载:10%
    - 输出纹波和噪声(20MHz限值):100mVp-p(最大)
    - 工作频率:30kHz(最小)/ 50kHz(典型)/ 88kHz(最大)
    - 满载效率:54%(最小)/ 60%(典型)
    - 隔离电压(测试时间为1秒):1000VDC(额定为1分钟):500VAC / 60Hz
    - 隔离电容(单输出型号):30pF(最小)/ 150pF(最大)
    - 隔离电阻:10 GW(最小)
    - 短路保护:1秒(持续短路保护)
    - 工作温度范围(自由空气对流):-40°C 至 +70°C
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:95% RH

    产品特点和优势


    RY 系列 DC/DC 转换器具备多个显著优势:
    1. 高效率:最高可达70%,保证能源利用率。
    2. 低输出纹波和噪声:100mVp-p的最大输出纹波和噪声,确保信号稳定。
    3. 宽输入电压范围:±5%的输入电压范围,适应多种电源条件。
    4. 内置线性调节器:确保输出电压稳定,不受负载变化影响。
    5. 宽工作温度范围:-40°C 到 +70°C,适用于各种恶劣环境。

    应用案例和使用建议


    RY 系列转换器广泛应用于工业自动化、通讯设备、医疗仪器等领域。例如,在工业自动化系统中,它们可以用于传感器的供电,确保传感器信号的准确性和稳定性。对于使用中的注意事项,建议始终确保最小负载为10%,以维持指定的调节精度。

    兼容性和支持


    RY 系列产品可与多种标准电路板兼容。RECOM 提供详细的封装细节和安装指南,以确保产品的正确安装和使用。此外,RECOM 还提供了丰富的技术支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何正确连接电源?
    - 解决方案:根据手册中的接线图,正确连接输入和输出端口。确保正负极连接正确,避免短路。
    - 问题2:输出电压不稳怎么办?
    - 解决方案:检查输入电压是否在允许范围内,确保输出负载满足最低负载要求(10%)。
    - 问题3:如何确保转换器正常启动?
    - 解决方案:确保启动时的电容值符合手册中的规定,通常为1200µF(单输出型号)。

    总结和推荐


    综上所述,RY 系列 DC/DC 转换器以其高效率、稳定性和宽泛的应用范围,成为工业和商业领域中的理想选择。我们强烈推荐这款产品,尤其是在需要高可靠性和稳定性的应用场合。

RY-1209S参数

参数
输出电流最大值 111mA
输出总功率 -
特性 SCP
最大容性负载 -
输出方式 -
开关频率 -
输入电压最大值 12.6V
输出电压组数 1
输出电压 9V
类型 -
散热方式 -
转换效率 62%
输入电压最小值 -
长*宽*高 19.558mm*7.112mm*10.16mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RY-1209S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RY-1209S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RY-1209S RY-1209S数据手册

RY-1209S封装设计

查看详情并下载
Symbol
Footprint
3D Model
