REC8-1215DRW/H3/A/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'ECONOLINE\' DIP24 3kV reg 2:1
供应商型号: SG-REC8-1215DRW/H3/A/M
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC8-1215DRW/H3/A/M

REC8-1215DRW/H3/A/M概述


    产品简介

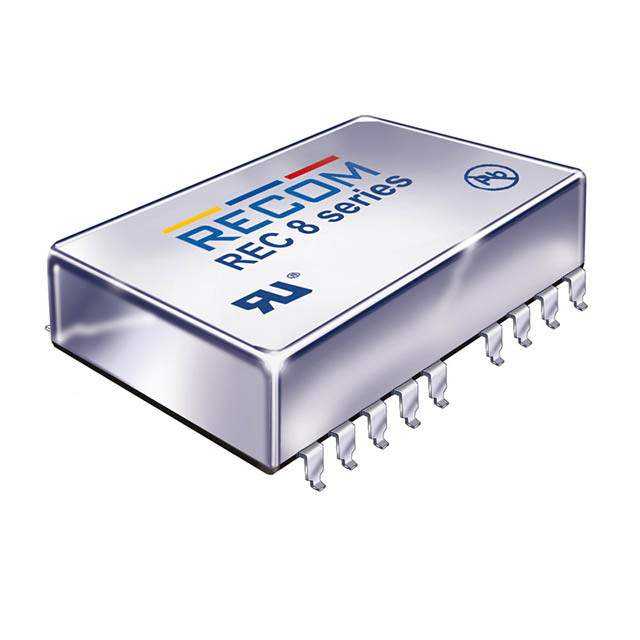

    ECONOLINE DC/DC转换器系列——REC8
    ECONOLINE系列的REC8是一款高效率、高稳定性的DC/DC转换器,适用于多种工业和医疗领域的高功率应用。REC8提供单路和双路输出选择,并具有隔离电压等级2kVDC或3kVDC两种选项,适合需要高隔离度的应用场合。这款转换器以其紧凑的设计、卓越的性能以及长寿命而著称。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2:1(4.5-9V、9-18V、18-36V、36-75V) |
    | 输出电压 | 3.3V、5V、12V、15V |
    | 最大输出电流 | 1600mA、666mA、533mA |
    | 转换效率 | 83%-87% |
    | 隔离电压 | 2kVDC或3kVDC |
    | 线电压调整率 | ±0.5%(满载时) |
    | 负载调整率 | 单路:±0.5%;双路:±1.2% |
    | 输出纹波和噪声 | ≤50mVp-p |
    | 工作温度范围 | -40°C至+85°C |
    | MTBF(平均无故障时间) | 1200 x 10^3小时(+25°C),>300 x 10^3小时(+71°C)|

    产品特点和优势


    ECONOLINE REC8系列的优点在于其高效率和宽输入电压范围。由于采用同步整流技术,这些转换器在3.3V和5V输出时表现出色。该系列还支持远程控制功能,使得在远程环境中进行电源管理变得容易。此外,高达3kVDC的隔离电压使其成为医疗应用的理想选择。通过使用先进的滤波技术,可以确保较低的输出纹波和噪声水平。

    应用案例和使用建议


    ECONOLINE REC8系列适用于广泛的工业和医疗设备。例如,在自动化生产线上的控制系统中,它可以作为可靠的电源模块。在医疗设备方面,如便携式生命体征监测设备,由于其高可靠性,可以确保长时间稳定运行。对于需要频繁启动和停止的应用场景,该系列转换器可以在短时间内提供超过额定功率的输出能力,以应对瞬态负载需求。
    使用建议:在使用过程中,应确保输入电压始终处于额定范围内,以防止过压损坏。同时,根据不同的应用场景,合理选择合适的隔离电压等级和输出电压。

    兼容性和支持


    ECONOLINE REC8系列支持SMD和通孔安装方式,提供灵活的安装选项。该系列产品通过EN 60950-1、UL 60950-1和EN 60601-1认证,符合RoHS标准,确保了良好的兼容性和安全性。RECOM公司提供详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低下 | 检查输入电压是否在推荐范围内 |
    | 输出电压不稳定 | 调整外部电容值或检查负载连接 |
    | 设备启动困难 | 检查远程控制信号是否正确接线 |

    总结和推荐


    综上所述,ECONOLINE REC8系列提供了高效的电源解决方案,特别适用于高功率工业和医疗应用。凭借其出色的转换效率、稳定的输出性能和多样化的安装方式,这款DC/DC转换器在同类产品中脱颖而出。我们强烈推荐这一系列的产品用于各种高要求的工业和医疗项目。如果您需要更高稳定性、更低功耗的电源解决方案,不妨考虑选择ECONOLINE REC8系列。

REC8-1215DRW/H3/A/M参数

参数
散热方式 -
输出总功率 -
输出电流最大值 267mA,267mA
输出电压组数 2
输入电压最小值 9V
输出电压 15V
输出方式 -
开关频率 -
输入电压最大值 18V
转换效率 86%
特性 Remote On/Off,OCP,SCP
类型 -
最大容性负载 -
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售

REC8-1215DRW/H3/A/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC8-1215DRW/H3/A/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC8-1215DRW/H3/A/M REC8-1215DRW/H3/A/M数据手册

REC8-1215DRW/H3/A/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
