RLS-226

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom 电源线路滤波器, RLS系列, 使用于RECOM 电源
供应商型号: SG-RLS-226
供应商: 国内现货
标准整包数: 50

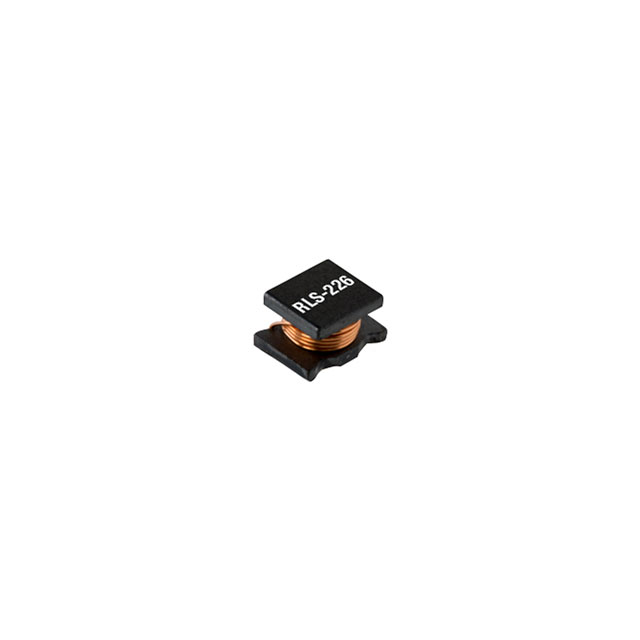

RECOM POWER DC-DC模块 RLS-226

RLS-226概述


    产品简介

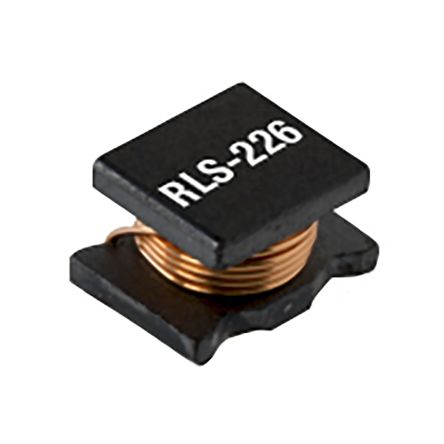

    RECOM RLS-226 线圈电感器
    RECOM RLS-226 线圈电感器是一款专为 RECOM 电源模块设计的配件线圈电感器。它广泛应用于各种电子设备中,特别是在需要高效滤波和电磁干扰(EMI)抑制的应用场合。此款电感器采用表面贴装技术(SMD),便于自动化生产和安装,适合大规模生产。

    技术参数


    - 电感值 (L):100kHz/10mV 下 22.0μH,容差为±10%
    - 直流电阻 (RDC):在 25°C 下最大值为 700mΩ
    - 额定电流 (IR):在 ΔT ≤ 40°C 条件下,最大值为 0.63A
    - 饱和电流 (Isat):在 ΔL/LI < 10% 条件下,典型值为 1.0A

    产品特点和优势


    - 可靠性高:经过 RECOM 滤波器设计验证,确保在各种应用中的稳定性和可靠性。
    - 环保合规:RoHS2+ 认证,符合欧盟环保标准。
    - 易于安装:SMD 设计使得安装和焊接过程更加简便,提高生产效率。

    应用案例和使用建议


    - 电源滤波:适用于开关电源中的输入输出滤波电路,减少电源纹波和噪声。
    - EMI抑制:在电源和信号线路上使用,有效抑制电磁干扰。
    - 使用建议:在安装过程中,应严格遵守推荐的回流焊曲线,以确保最佳焊接效果和电感器的可靠性能。此外,应确保散热条件良好,避免长时间过载运行,防止温升过高影响使用寿命。

    兼容性和支持


    - 包装形式:标准包装为 2000 个装的卷带式包装;可选空气袋包装,50 个装。
    - 封装尺寸:4.5 x 3.2 x 2.6mm,重量约为 0.15g。
    - 环境适应性:工作温度范围为 -40°C 至 +125°C,存储温度范围为 -55°C 至 +125°C。

    常见问题与解决方案


    - 问题1:如何选择合适的安装位置?
    - 解决方案:应选择远离热源和强磁场的位置,以减少热应力和电磁干扰的影响。
    - 问题2:焊接时需要注意什么?
    - 解决方案:严格遵循推荐的回流焊曲线,确保焊接质量和电感器的长期稳定性。
    - 问题3:如何应对高湿度环境?
    - 解决方案:确保设备内部干燥,并定期检查电感器是否有受潮迹象,如有必要进行更换。

    总结和推荐


    RECOM RLS-226 线圈电感器凭借其出色的性能和高可靠性,在众多应用中表现出色。其小巧轻便的设计使其易于集成到现有的电路板上。虽然价格稍高,但其优异的质量和长寿命使其成为许多关键应用的理想选择。我们强烈推荐此款电感器用于需要高可靠性和高性能的场合。
    通过严格的测试和验证,RECOM RLS-226 线圈电感器在电磁干扰抑制、电源滤波和电路保护方面表现出色,是电子设备制造不可或缺的优质配件。

RLS-226参数

参数
输入电压最小值 -
输出总功率 -
转换效率 -
输出电压 -
散热方式 -
最大容性负载 -
输入电压最大值 -
类型 -
输出电压组数 -
输出电流最大值 -
输出方式 -
开关频率 -
特性 -
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 散装

RLS-226厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RLS-226数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RLS-226 RLS-226数据手册

RLS-226封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 5.6319
500+ ¥ 5.3165
库存: 500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 281.59
直接购买
加入购物车
