RACT09-500

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: Recom LED驱动电源, RACT09系列, 9W, IP20, 可调光
供应商型号: 945-3057-ND
供应商: Digi-Key
标准整包数: 1

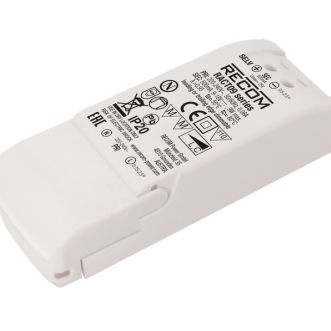

RECOM POWER AC-DC模块 RACT09-500

RACT09-500概述

    RACT09 系列AC/DC转换器技术手册

    1. 产品简介


    产品类型: 交流转直流(AC/DC)转换器
    主要功能: 高效的恒流驱动器,适用于三端双向可控硅开关元件(TRIAC)调光
    应用领域: 室内照明系统,如调光搁板灯、檐口照明和重点照明

    2. 技术参数


    - 输入电压范围: 198-264 VAC
    - 输出电压范围: 13-26 VDC (9W)
    - 输出电流选项: 350mA, 500mA 或 700mA
    - 电源效率: 最低 76% 到最高 81%
    - 无负载功率消耗: 小于 1 W
    - 输入频率范围: 50Hz 至 60Hz
    - 功率因数: 大于 0.95
    - 启动时间: 500ms
    - 内部工作频率: 60kHz
    - 总谐波失真(THD): 最大 25%
    - 短路保护: 自动恢复
    - 过载保护: 自动恢复
    - 过温保护: 110°C,自动恢复
    - 隔离电压(输入到输出): 3.75 kVAC
    - 最大泄漏电流: 5 mA

    3. 产品特点和优势


    - 易于安装: 超大螺纹接线端子和集成电缆夹,便于安装。
    - 广泛兼容性: 与多种调光器兼容,支持前缘和后缘调光。
    - 高能效: 功率因数校正达到 >0.95。
    - 安全设计: 双重绝缘(Class II),无需接地连接。
    - 广泛的应用场景: 适用于室内温度高达 50°C 的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 家用照明: 调光搁板灯,用于营造不同的灯光氛围。
    - 商用照明: 商店橱窗照明和办公室环境照明。
    使用建议:
    - 确保所有电气接线正确且牢固,特别是高电流输出时。
    - 在潮湿环境下使用时,需要额外注意防水措施。

    5. 兼容性和支持


    - 兼容性: 本产品可以与各种标准交流调光器配合使用。
    - 厂商支持: RECOM 提供全面的产品技术支持,确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - Q: 如何避免电源损坏?
    A: 必须在初级侧打开电源,且必须加载。
    - Q: 产品工作温度范围是多少?
    A: 工作温度范围为 -20°C 至 +50°C,外壳温度不应超过 +80°C。
    - Q: 如果发生过温保护,怎么办?
    A: 设备会自动断开并恢复,检查并调整环境条件以防止过热。

    7. 总结和推荐


    产品评估:
    - 主要优点: 高效能、广泛的调光兼容性、简单的安装过程、双重绝缘的安全设计。
    - 推荐使用: 非常适合室内照明项目,尤其是在需要调光功能的应用场景中。其优异的性能和可靠性使其成为照明系统设计的理想选择。
    综上所述,RCT09系列AC/DC转换器是一款性能优越且功能齐全的LED驱动器,适用于多种室内照明应用场景。其高效、可靠的特性使其在市场上具备极强的竞争优势。因此,我强烈推荐使用此产品。

RACT09-500参数

参数
输出方式 AC/DC
输入电压最大值 264V(AC)
输出电流最大值 500mA
类型 -
输出电压 9V~18V
输入电压最小值 198V(AC)~264V(AC)
输出总功率 9W
特性 OCP,OTP,OVP,SCP
散热方式 -
输出电压组数 1
转换效率 -
最大容性负载 -
开关频率 -
长*宽*高 109mm*40mm*22mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

RACT09-500厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RACT09-500数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RACT09-500 RACT09-500数据手册

RACT09-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
