首页  >  产品百科  >  RAC20-3.3SA

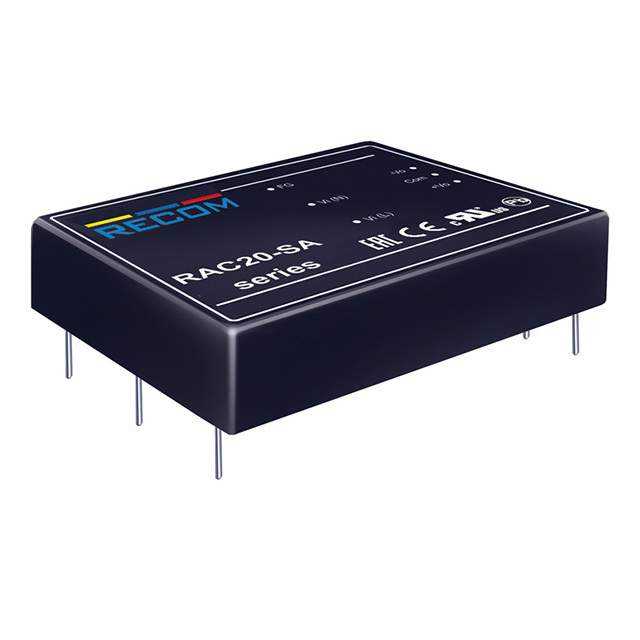

RAC20-3.3SA

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: OCP,OVP,SCP 4.5A 3.3V 1 90V~264V(AC) 通孔安装
供应商型号: ZT-RAC20-3.3SA
供应商: 海外现货
标准整包数: 1
RECOM POWER AC-DC模块 RAC20-3.3SA

RAC20-3.3SA概述


    产品简介


    RAC20-A系列交流直流转换器是一款专为PCB板或DIN导轨安装设计的20瓦功率模块。它支持单路、双路和三路输出电压,广泛应用于信息技术设备、通信设备、工业自动化等领域。该产品具有通用输入电压范围、高隔离度、低输出纹波和噪声等特性,适用于多种严苛环境下的供电需求。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 输入电压范围 | 90VAC-264VAC 或 100VDC-375VDC |
    | 输出电压 | 单路:3.3V、5V、9V、12V、15V、24V;双路:±5V、±12V、±15V;三路:5V/±12V、5V/±15V |
    | 输出电流 | 1340mA至4500mA |
    | 输出功率 | 20W |
    | 效率 | 75%-84% |
    | 输出纹波和噪声 | <0.2%Vout + 40mVp-p最大值 |
    | 隔离电压 | 3000VAC/1分钟 |
    | 环境温度 | -25°C至+50°C(自然对流),-25°C至+70°C(强制风冷) |
    | 无负载功耗 | 470mW |

    产品特点和优势


    RAC20-A系列交流直流转换器具有多项独特功能和优势:
    - 宽输入电压范围:允许在广泛的输入电压下工作,无需额外电路设计,提高了系统的可靠性和灵活性。
    - 高效率:典型效率高达84%,有助于减少能耗,提升整体系统效能。
    - 低输出纹波和噪声:确保了稳定的输出性能,特别适合对电磁干扰要求高的应用场景。
    - 全面的安全保护:具备短路保护、过压保护、过流保护等多种安全机制,确保设备长期稳定运行。
    - 认证齐全:通过了UL60950-1、EN60950-1等多重安全和电磁兼容认证,确保产品符合国际标准。

    应用案例和使用建议


    RAC20-A系列交流直流转换器在多个领域都有广泛应用:
    - 工业自动化:用于PLC、传感器等设备的电源供给,提供稳定的电力支持。
    - 医疗设备:因其高效能和高可靠性,在医疗仪器中也有广泛应用。
    - 通信设备:适用于各类通信设备,如路由器、交换机等。
    使用建议:
    - 在实际应用中,需要根据具体的应用场景选择合适的输出电压和电流型号,以保证最佳性能。
    - 建议使用外部MOV来保护电路免受电压尖峰的影响。
    - 要注意负载变化带来的影响,特别是当负载低于10%时需谨慎使用。

    兼容性和支持


    RAC20-A系列交流直流转换器可以方便地与各种电子元件或设备进行集成。制造商提供了完善的客户支持服务,包括技术支持、质保政策等,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题1:如何处理过热问题?
    - 解决方案:确保良好的散热条件,避免长时间满载运行。
    - 问题2:无法启动怎么办?
    - 解决方案:检查输入电压是否符合要求,确保接线正确。
    - 问题3:输出电压不稳定?
    - 解决方案:检查负载情况,确保负载在规定范围内,必要时使用稳压器。

    总结和推荐


    RAC20-A系列交流直流转换器凭借其宽输入电压范围、高效率、低纹波和噪声等特性,是一款非常优秀的电源模块。特别是在信息技术设备、通信设备、工业自动化等领域具有显著的优势。综合考虑其稳定性、可靠性及全面的安全防护措施,强烈推荐给需要高性能电源模块的设计者和工程师。

RAC20-3.3SA参数

参数
输出电压 3.3V
类型 -
特性 OCP,OVP,SCP
输出电流最大值 4.5A
输出方式 -
散热方式 -
输入电压最大值 -
输出总功率 -
输出电压组数 1
开关频率 -
转换效率 -
最大容性负载 -
输入电压最小值 90V~264V(AC)
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐

RAC20-3.3SA厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC20-3.3SA数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC20-3.3SA RAC20-3.3SA数据手册

RAC20-3.3SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.7993 ¥ 685.4779
库存: 0
起订量: 1 增量: 3
交货地:
最小起订量为:1
合计: ¥ 0
