REC20-4815S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 20W DC/DC-Converter \'ECONOLINE\' 2\"x1\" 1.6kV reg 2:
供应商型号: N-REC20-4815S
供应商: 云汉优选
标准整包数: 1

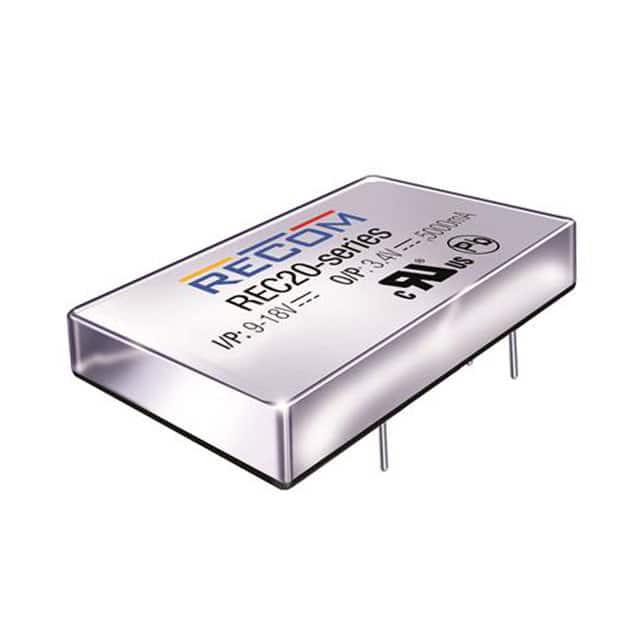

RECOM POWER DC-DC模块 REC20-4815S

REC20-4815S概述

    # REC20系列20W DC/DC转换器技术手册

    产品简介


    REC20系列是RECOM公司推出的高效能DC/DC转换器,具有单路和双路可调节输出的特点,封装尺寸仅为2英寸×1英寸(50.8 mm × 25.4 mm),适用于工业级高功率应用场景。该系列产品采用六面屏蔽设计,支持外部开关控制,并通过了多项国际安全认证,包括UL/CSA/EN60950-1等,确保其可靠性与安全性。
    主要功能
    - 单/双路可调输出电压
    - 1.6 kVDC隔离电压
    - 最大效率可达90.5%
    - 支持宽输入电压范围(2:1)
    - 具备连续短路保护功能
    应用领域
    - 工业自动化
    - 医疗设备
    - 测试测量仪器
    - 通信系统

    技术参数


    以下为REC20系列DC/DC转换器的关键技术参数:
    | 参数名称 | 规格值 |

    | 输入电压范围(单路) | 9–18 VDC |
    | 输入电压范围(双路) | 18–36 VDC |
    | 输出电压(单路) | 3.4 V至15 V |
    | 输出电压(双路) | ±12 V至±15 V |
    | 最大输出电流(单路) | 5000 mA |
    | 最大输出电流(双路) | ±835 mA(±12 V) |
    | 开关频率 | 350 kHz |
    | 效率 | 高达90.5% |
    | 纹波噪声 | ≤100 mVp-p |

    产品特点和优势


    REC20系列DC/DC转换器的独特之处在于其高性能、多功能性和高安全性:
    1. 高效的电源转换:提供高达90.5%的效率,在工业应用中显著降低能耗。
    2. 广泛的输入范围:支持2:1的输入电压范围,适应多种供电环境。
    3. 强大的保护机制:具备短路保护、过载保护和过压保护等功能,确保长期稳定运行。
    4. 紧凑设计:小巧的2"×1"封装适合空间受限的应用场合。
    5. 严格的认证标准:通过多项国际安全认证,满足严苛的行业要求。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:用于传感器节点的供电,能够有效降低功耗并延长电池寿命。
    2. 医疗设备:为高精度仪器提供稳定且可靠的电源供应,尤其适用于需要隔离的应用场景。
    3. 测试测量设备:支持快速响应和精确输出电压调整,非常适合实验室测试环境。
    使用建议
    - 在高负载情况下,优先选择高效率型号以减少热量累积。
    - 确保输入电压处于规定的范围内,避免超出额定值导致损坏。
    - 根据具体需求合理配置外部滤波组件(如C1、C2、L1),增强EMI性能。

    兼容性和支持


    REC20系列DC/DC转换器与其他标准接口的设备兼容良好,支持主流的工业通信协议。此外,RECOM公司提供详尽的技术文档和技术支持服务,帮助客户快速部署解决方案。如有任何疑问或技术支持需求,可通过官方邮箱TechsupportAT@recom-power.com联系专业团队。

    常见问题与解决方案


    1. 问题:启动时间过长?
    - 解决方案:检查输入电压是否达到最小启动阈值(如8.6 VDC),必要时添加外部电容辅助启动。
    2. 问题:输出电压不稳定?
    - 解决方案:确认所有连接是否正确,调整外部电阻器(R1、R2、R3)来微调输出电压。
    3. 问题:纹波噪声过大?
    - 解决方案:增加适当的输出电容,并遵循手册中的EMI滤波建议。

    总结和推荐


    REC20系列DC/DC转换器凭借其卓越的性能、广泛的应用范围以及可靠的安全性,成为工业领域的重要选择。如果您正在寻找一款高效、紧凑且易于集成的产品,强烈推荐考虑REC20系列。无论是用于恶劣环境还是复杂场景,该系列都能满足您的需求。务必根据具体应用场景选择合适的型号,并按照手册指导进行安装调试,以最大化其效能。

REC20-4815S参数

参数
类型 -
输出电流最大值 1.34A
转换效率 90%
散热方式 -
最大容性负载 -
输出电压 15V
开关频率 -
输出电压组数 1
输入电压最小值 -
特性 Remote On/Off,OVP,SCP,UVLO
输出总功率 -
输出方式 -
输入电压最大值 75V
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC20-4815S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC20-4815S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC20-4815S REC20-4815S数据手册

REC20-4815S封装设计

查看详情并下载
Symbol
Footprint
3D Model
