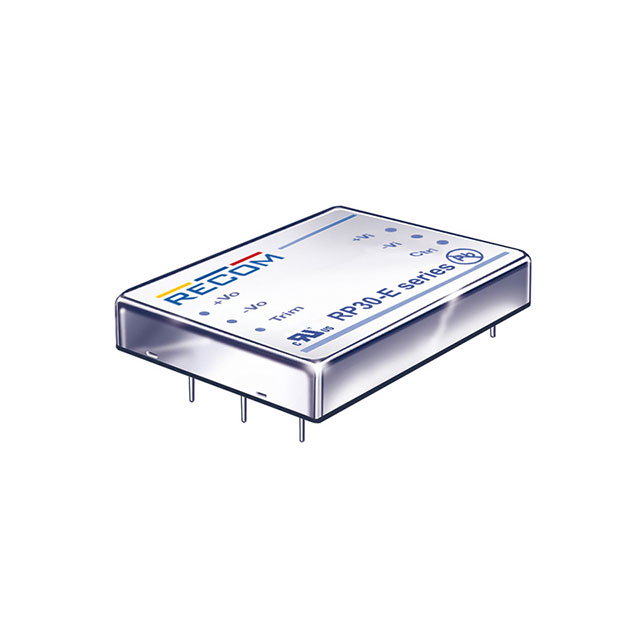

RP30-123.3SE-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 30W DC/DC-Converter \'POWERLINE\' 2\"x1.6\" 1.6kV reg 2:1
供应商型号: SG-RP30-123.3SE-HC
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 RP30-123.3SE-HC

RP30-123.3SE-HC概述

    电子元器件产品技术手册

    产品简介


    RP30-E 系列 DC/DC 转换器是一款符合 UL 60950-1 和 cUL 60950-1 安全标准的产品,适用于通信和工业应用。该转换器采用行业标准的 2" x 1.6" 封装,满足军用标准对热冲击和振动耐受性的要求。
    主要功能包括:
    - 输入电压范围:9-75VDC
    - 隔离电压:1.6kVDC
    - 最高效率:90%
    - 六面连续屏蔽
    - 可选配电源模块(RPM30-E)
    应用领域广泛,涵盖通信、工业自动化、医疗设备等多个领域。

    技术参数


    | 参数 | 规格 |

    | 输出电压范围 | 3.3V, 5V, 12V, 15V, ±12V, ±15V |
    | 输入电压范围 | 9-75VDC |
    | 效率 | 最高达 90% |
    | 隔离电压 | 1.6kVDC |
    | 电磁干扰合规性 | 符合 EN55032 标准 |
    | 工作温度范围 | -40°C 至 +100°C |

    产品特点和优势


    - 宽输入电压范围:9-75VDC,适应多种电源环境。
    - 高隔离电压:1.6kVDC,确保安全可靠的电源转换。
    - 高效能:最高效率可达 90%,降低能耗。
    - 多重保护机制:具备短路保护、过压保护、过载保护及温度保护,提高可靠性。
    - 六面连续屏蔽:有效防止电磁干扰。

    应用案例和使用建议


    RP30-E 系列 DC/DC 转换器在通信系统、工业控制和医疗设备中有广泛应用。例如,在工业自动化控制系统中,可以用于驱动各种传感器和执行机构。为了优化使用效果,建议:
    - 使用推荐的外部滤波电容(如 Nippon Chemi-Con KY 系列),以提高电磁兼容性。
    - 在高温环境下使用时,注意散热设计,以确保长时间稳定运行。

    兼容性和支持


    RP30-E 系列转换器具有良好的兼容性,能够与其他标准电子元器件配合使用。厂商提供详细的技术支持和售后服务,包括产品咨询、故障排查和技术培训等。

    常见问题与解决方案


    1. 输出电压不稳定:
    - 解决方案:检查输入电压是否在正常范围内,确保滤波电容正确安装并具有足够的容量。

    2. 效率低于预期:
    - 解决方案:确认负载是否达到额定值,检查是否有过多的线缆长度影响电压降。
    3. 启动时间长:
    - 解决方案:检查控制信号是否正确,确保控制器与转换器连接良好。

    总结和推荐


    RP30-E 系列 DC/DC 转换器凭借其宽泛的输入电压范围、高效率、可靠的安全特性以及丰富的保护机制,使其成为多种应用场合的理想选择。无论是通信系统还是工业控制,该系列产品都能提供稳定的电源解决方案。因此,强烈推荐此款产品给需要高性能电源转换的用户。

RP30-123.3SE-HC参数

参数
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出方式 -
输入电压最小值 -
最大容性负载 -
输出电流最大值 6A
输入电压最大值 18V
类型 -
输出总功率 -
开关频率 -
输出电压 3.3V
转换效率 85%
输出电压组数 1
散热方式 -
长*宽*高 56.8mm*40.6mm*17mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP30-123.3SE-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP30-123.3SE-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP30-123.3SE-HC RP30-123.3SE-HC数据手册

RP30-123.3SE-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 682.068
150+ ¥ 643.8722
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 10231.02
