R12P23.3S/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R12P23.3S/R6.4
供应商: 期货订购
标准整包数: 25

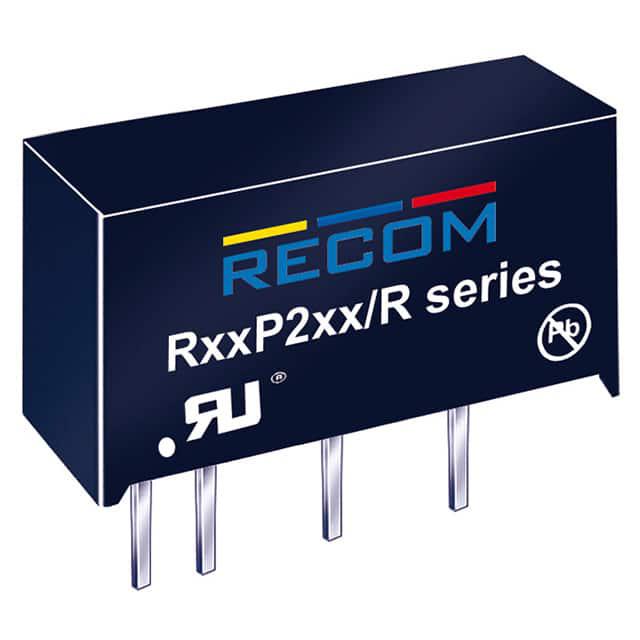

RECOM POWER DC-DC模块 R12P23.3S/R6.4

R12P23.3S/R6.4概述

    电子元器件产品技术手册:RECOM RxxP2xx/R 系列DC/DC转换器

    产品简介


    RECOM RxxP2xx/R系列是符合IEC/EN/UL/CSA-60950标准的DC/DC转换器,适用于需要经过认证的安全应用。这些转换器提供单输出和双输出版本,适用于测试测量设备和医疗应用。它们通过了EN60601标准认证,可在医疗环境中使用。这些转换器特别设计了高输入/输出爬电距离(>9毫米),以确保更高的安全性和可靠性。

    技术参数


    - 输入电压范围: ±10%
    - 最小负载: 0%
    - 内部工作频率: 20 kHz - 85 kHz
    - 效率: 72% - 88%
    - 输出纹波和噪声: 200 mVp-p(20 MHz带宽)
    - 短路保护: 可选的连续短路保护
    - 隔离电压:
    - 1秒测试: 6.4 kVDC/8 kVDC
    - 额定值: 3.2 kVAC/60 Hz/4 kVAC/60 Hz
    - 隔离电阻: ≥15 GΩ
    - 隔离电容: 1.5 pF - 10.0 pF
    - 漏电流: ≤0.01 μA
    - 绝缘等级: 加强型
    - 外部/内部爬电距离/间隙: >4.8 mm
    - 工作温度范围: -40°C 至 +85°C
    - 最大外壳温度: +105°C
    - 工作海拔高度: 3000米
    - 工作湿度: 非凝结,95% RH
    - 污染等级: PD2
    - 平均无故障时间(MTBF):
    - 23,429,000小时(+25°C)
    - 9,818,000小时(+85°C)

    产品特点和优势


    - 高安全性: 符合多种国际标准,如IEC/EN/UL/CSA-60950、EN60601、EN61010等。
    - 隔离性能: 采用增强型绝缘材料,确保输入输出间的隔离强度。
    - 低噪声和高效率: 最大效率达到88%,低输出纹波和噪声。
    - 可定制: 可选择不同输入输出电压、双输出/单输出及不同隔离等级。

    应用案例和使用建议


    RECOM RxxP2xx/R系列适用于多种应用场景,例如实验室设备、医疗设备和测试测量系统。在使用过程中,建议:
    - 确保环境温度不超过85°C,以避免过热影响使用寿命。
    - 适当选择符合需求的输入电压范围,确保最佳效率。
    - 在高湿度环境下使用时,注意防护措施,防止因湿度过高导致电气性能下降。

    兼容性和支持


    - 兼容性: RxxP2xx/R系列转换器具有广泛的兼容性,可以与多种电源设备和其他电子元件协同工作。
    - 支持: RECOM公司提供全面的技术支持和维护服务,确保用户能够充分利用该产品的各项功能。

    常见问题与解决方案


    - 问题: 转换器输出电压不稳定。
    - 解决办法: 检查负载是否超出了规定的范围,调整输入电压至额定值内。
    - 问题: 输出纹波过高。
    - 解决办法: 更换电容型号,使用低ESR的MLCC电容。

    总结和推荐


    RECOM RxxP2xx/R系列DC/DC转换器以其卓越的安全性能、高效率和广泛的适用范围,在医疗设备、实验室仪器和测试测量系统等领域展现出色表现。其具备多项认证,确保了高可靠性和安全性。强烈推荐在上述应用场合中使用该系列产品。

R12P23.3S/R6.4参数

参数
输出方式 -
最大容性负载 -
输入电压最大值 13.2V
类型 -
特性 -
输出电压 3.3V
开关频率 -
输入电压最小值 -
转换效率 78%
输出电流最大值 600mA
输出电压组数 1
散热方式 -
输出总功率 -
长*宽*高 19.558mm*9.906mm*12.446mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R12P23.3S/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R12P23.3S/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R12P23.3S/R6.4 R12P23.3S/R6.4数据手册

R12P23.3S/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
