RB-0505S/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 1kV unreg
供应商型号: SG-RB-0505S/P
供应商: 期货订购
标准整包数: 25

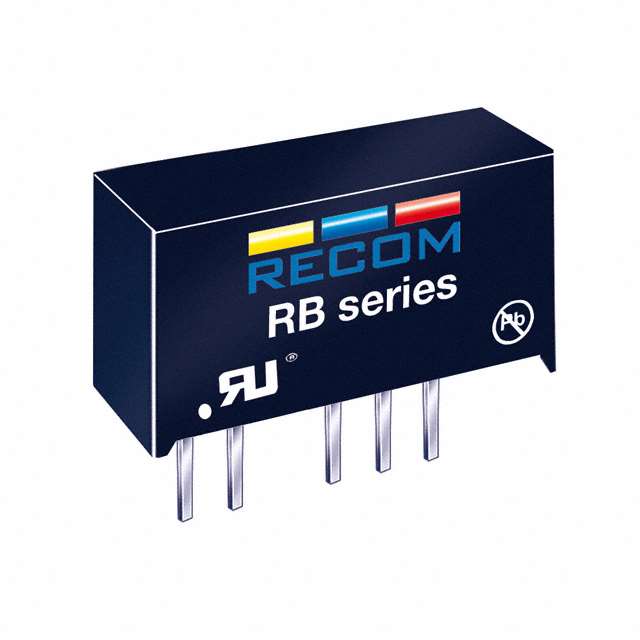

RECOM POWER DC-DC模块 RB-0505S/P

RB-0505S/P概述

    电子元器件技术手册:RECOM RB系列DC/DC转换器

    产品简介


    RECOM的RB系列DC/DC转换器专为隔离和转换直流电源轨而设计,适用于通用应用场合。虽然价格低廉,但该系列转换器并未在功能上妥协,提供1 kVDC/1 s或2 kVDC/1 s的隔离选项,工作温度范围为-40°C至+85°C,并可选配持续短路保护功能。这些转换器通过多项安全认证,确保在各种应用中的可靠性和安全性。

    技术参数


    - 输入电压范围: 3.3 VDC, 5 VDC, 12 VDC, 15 VDC, 24 VDC
    - 输出电压: 单输出(3.3 VDC至24 VDC)或双输出(±3.3 VDC至±24 VDC)
    - 输出电流: 单输出最大电流可达303 mA(3.3 VDC),双输出最大电流可达±152 mA(±3.3 VDC)
    - 效率: 最高可达85%
    - 负载调整率: 5 V和9 V输出时最大10%,其他输出时最大15%
    - 隔离电压: 1 kVDC/1 s 或 2 kVDC/1 s
    - 操作温度范围: -40°C 至 +85°C
    - 重量: 2.2克
    - 封装尺寸: 19.6 mm × 6.0 mm × 10.2 mm

    产品特点和优势


    1. 成本效益高: RB系列转换器提供了出色的性价比,适合需要低成本解决方案的应用。
    2. 强大的隔离能力: 可选择1 kVDC或2 kVDC的隔离电压,提高了应用的安全性。
    3. 持续短路保护: 选配的持续短路保护功能,提高了转换器的可靠性和耐用性。
    4. 广泛的认证: RB系列已通过UL60950-1、CAN/CSA-C22.2 No 60950-1、IEC/EN60950-1等安全标准认证。

    应用案例和使用建议


    RB系列DC/DC转换器广泛应用于各类通用设备,如通信设备、工业控制系统、医疗设备等。建议在安装过程中使用适当的EMC滤波器以符合EN55032标准,确保系统在电磁环境中的稳定运行。
    对于某些高噪声环境下的应用,可以考虑添加外部滤波器以减少干扰。此外,在满载条件下,建议将工作温度控制在85°C以下,避免因过热导致的故障。

    兼容性和支持


    RB系列转换器具备良好的兼容性,能够与其他标准电气接口兼容。RECOM公司为其产品提供全面的技术支持和售后服务,包括产品咨询、故障排查和保修服务。

    常见问题与解决方案


    - 问题1: 转换器启动时间过长。
    - 解决方案: 检查输出电容是否过大,按照手册建议的配置调整输出电容值。

    - 问题2: 在低负载条件下输出电压不稳定。
    - 解决方案: 确保负载在10%以上,因为低于10%负载的操作可能无法满足规范要求。

    总结和推荐


    RECOM的RB系列DC/DC转换器以其高效率、可靠的隔离能力和广泛的应用认证,成为众多应用场合的理想选择。考虑到其性价比高、稳定性好等特点,强烈推荐在需要低成本且高可靠性的应用中使用RB系列转换器。

RB-0505S/P参数

参数
输出电压组数 1
类型 -
输出总功率 -
输出电流最大值 200mA
最大容性负载 -
散热方式 -
特性 SCP
输出电压 5V
开关频率 -
输入电压最小值 -
输出方式 -
转换效率 78%
输入电压最大值 5.5V
长*宽*高 19.558mm*6.096mm*10.16mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RB-0505S/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RB-0505S/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RB-0505S/P RB-0505S/P数据手册

RB-0505S/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 49.34
250+ ¥ 46.577
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1233.5
