REC3.5-2405SRW/R10/C

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3.5W DC/DC-Converter \'ECONOLINE\' DIP24 10kV reg 2:
供应商型号: 945-1861-5-ND
供应商: Digi-Key
标准整包数: 1

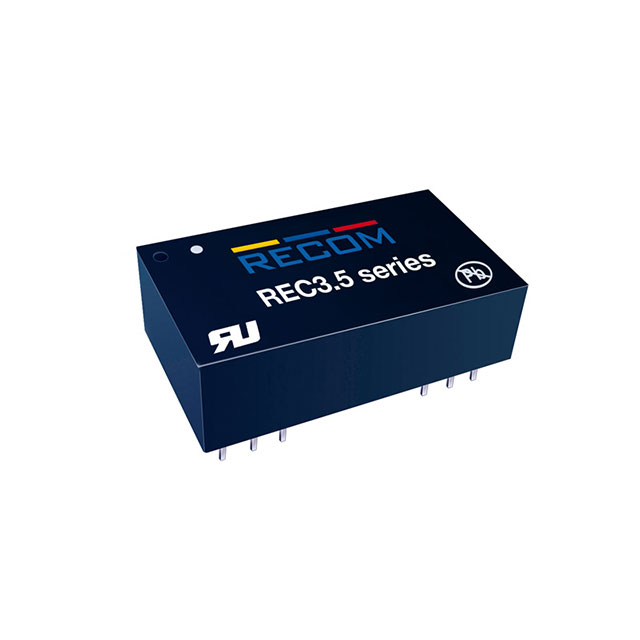

RECOM POWER DC-DC模块 REC3.5-2405SRW/R10/C

REC3.5-2405SRW/R10/C概述

    ECONOLINE DC/DC Converter REC3.5/R 技术手册解读

    1. 产品简介


    ECONOLINE DC/DC 转换器是专为医疗设备、HT监测电路、电源表及工业应用设计的高性能转换器。其具备双电压输入(2:1范围)和3.5W的稳压输出功率。型号为REC3.5/R的产品采用业界标准的DIP24封装,具有8kVDC或10kVDC的强化绝缘能力,非常适合对安全性要求较高的场合。

    2. 技术参数


    基本技术规格:
    - 输入电压范围:2:1(例如9-18V、18-36V等)
    - 输出电压:多种选择(如5V、9V、12V、15V、24V)
    - 稳压输出精度:±2%最大
    - 线性调节率:±0.3%最大
    - 负载调节率:±0.6%最大
    - 隔离电压:8000VDC (R8后缀),10000VDC (R10后缀)
    - 隔离电容:20pF典型值
    - 开关频率:150kHz至500kHz
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 认证证书:EN、CSA、CB认证,医疗设备安全报告等多项认证
    其他关键特性:
    - 86%的高效率
    - 持续短路保护功能
    - 两种针脚配置选项("/A" 或 "/C")
    - 控制引脚选项("/CTRL")
    - 低无负载功耗(400mW最大)
    - 高输入浪涌保护(1分钟内)

    3. 产品特点和优势


    - 强化绝缘变压器:提供8kVDC或10kVDC的隔离能力,适用于高压监测电路、电源表和医疗应用等对隔离度有高要求的场合。
    - 多电压输入范围:2:1宽输入电压范围使其适应不同电源环境。
    - 高效能与低功耗:高达86%的转换效率,确保能量损耗最小化,同时400mW的最大无负载功耗进一步提升能效。
    - 广泛的认证与标准支持:符合多项国际标准与认证,保障产品质量与安全。

    4. 应用案例和使用建议


    应用场景示例:
    - HT监控电路:适合用于需要高度隔离的应用中。
    - 工业控制板:适合作为电源管理模块使用,确保系统稳定运行。
    - 医疗设备:满足医疗行业对设备安全性的严苛要求。
    使用建议:
    - 在高电容负载情况下,建议选用支持更大启动电流的型号。
    - 当安装环境温度较高时,考虑增加散热措施以保证长期稳定工作。

    5. 兼容性和支持


    - 兼容性:本产品兼容多数工业标准的接口,便于集成到现有系统中。
    - 支持与维护:RECOM公司提供详尽的技术文档和用户手册,并可通过官方网站获取更多信息和支持服务。

    6. 常见问题与解决方案


    - 问题:如何识别正确的型号?
    - 解决方案:根据具体需求(输入电压范围、输出电压、隔离等级等),选择对应的型号。

    - 问题:在启动过程中出现过载现象怎么办?
    - 解决方案:确保输入电压稳定,同时避免突然加载大电容负载。

    - 问题:产品过热时如何处理?
    - 解决方案:检查并改善散热条件,必要时降低工作负载。

    7. 总结和推荐


    综上所述,ECONOLINE DC/DC转换器REC3.5/R凭借其卓越的隔离性能、宽输入电压范围、高效能和多功能性,在工业和医疗应用中展现出显著的优势。强烈推荐使用该产品来提高系统的可靠性和安全性。

REC3.5-2405SRW/R10/C参数

参数
输出方式 Fixed
输出电压 5V
类型 -
输出电流最大值 700mA
输出电压组数 1
转换效率 -
输入电压最小值 24V
开关频率 150KHz~500KHz
特性 SCP
输入电压最大值 36V
最大容性负载 -
输出总功率 -
散热方式 -
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC3.5-2405SRW/R10/C厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3.5-2405SRW/R10/C数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3.5-2405SRW/R10/C REC3.5-2405SRW/R10/C数据手册

REC3.5-2405SRW/R10/C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 50.2632 ¥ 416.5563
5+ $ 48.6408 ¥ 403.1106
10+ $ 47.9773 ¥ 397.6117
25+ $ 46.4539 ¥ 384.9866
50+ $ 44.356 ¥ 367.6004
100+ $ 43.0875 ¥ 357.0878
250+ $ 40.5139 ¥ 335.759
库存: 307
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 416.55
