R15P209S/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R15P209S/P
供应商: 期货订购
标准整包数: 25

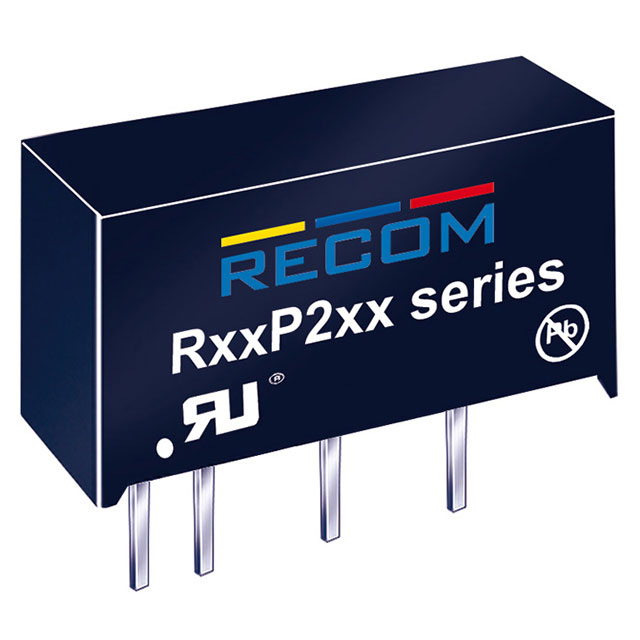

RECOM POWER DC-DC模块 R15P209S/P

R15P209S/P概述

    RxxP2xxSD系列DC/DC转换器技术手册解析

    产品简介


    RxxP2xxSD系列是RECOM Power公司生产的2瓦特DC/DC转换器,采用单列直插式封装(SIP7)。这款转换器具有单一和双输出版本,适合用于医疗设备、安全系统以及其他需要认证隔离的应用场合。该系列通过了多项认证,包括UL/CSA60950-1和UL/CSA62368-1,以及IEC/EN62368-1和EN61010-1标准。特别的是,/X2版本具有超过9毫米的输入/输出间隙,以增强安全性和隔离性能。

    技术参数


    - 输出精度: ±5.0%最大值
    - 线性调节率: 输入电压范围为低线到高线,全负载时,典型值为1.2%/1%Vin
    - 负载调节率: 从10%到100%负载,典型值分别为15%(3.3、5VDC)和10%(9、12、15VDC)
    - 输入电压范围: ±10%
    - 内部工作频率: 20kHz至85kHz
    - 输出纹波和噪声: 在20MHz带宽下,典型值为200mVp-p
    - 效率: 各种型号在满负载下的效率范围约为70%至80%
    - 启动条件: 可承受最大电容负载,允许在1秒内无损启动

    产品特点和优势


    - 隔离能力: 该转换器具有高达6.4kVDC的隔离电压,确保了极高的电气安全性能。
    - 紧凑设计: 采用SIP7封装,非常适合空间受限的应用环境。
    - 持续短路保护: 可选配置提供持续短路保护功能。
    - 认证齐全: 满足多种国际认证标准,适用于医疗和安全设备。
    - 低隔离电容: 低至1.5pF,提高了系统的整体稳定性和可靠性。

    应用案例和使用建议


    该系列产品广泛应用于医疗设备、工业控制系统和通信设备中。具体来说,如心电监护仪、医疗器械电源管理系统等。对于使用建议,我们建议在选择时考虑输入电压范围和输出电流需求,以确保最佳性能。同时,在安装过程中需要注意散热管理,避免长时间过载导致温度过高。

    兼容性和支持


    该产品与其他电子元器件高度兼容,易于集成到现有的系统中。RECOM Power提供了详细的技术文档和丰富的在线资源,帮助客户快速上手并解决问题。此外,公司还提供了技术支持热线和在线论坛,用户可以随时寻求帮助。

    常见问题与解决方案


    - 问题: 转换器在满负载下的效率低于预期。
    - 解决方案: 检查输入电压和负载情况是否符合规格要求;检查电路是否有异常;确认是否正确选择了型号。
    - 问题: 输出电压不稳定。
    - 解决方案: 确认负载和输入电压的变化范围是否在规格范围内;检查外围电路元件是否有损坏。
    - 问题: 转换器出现过热现象。
    - 解决方案: 检查散热措施是否到位,确保工作环境在额定范围内;调整负载以降低功耗。

    总结和推荐


    总体而言,RxxP2xxSD系列DC/DC转换器是一款性能优异、认证齐全的产品,适用于各种高安全性要求的应用场景。其出色的隔离能力和高效率使其成为医疗设备和安全系统的理想选择。如果你正在寻找一款可靠且高效的DC/DC转换器,我们强烈推荐这一系列。

R15P209S/P参数

参数
最大容性负载 -
特性 SCP
输入电压最小值 -
输出电流最大值 222mA
转换效率 75%
输出电压 9V
类型 -
输出电压组数 1
输入电压最大值 16.5V
输出总功率 -
散热方式 -
输出方式 -
开关频率 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R15P209S/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R15P209S/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R15P209S/P R15P209S/P数据手册

R15P209S/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 121.33
250+ ¥ 114.5355
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 3033.25
直接购买
加入购物车
