RS3-1215D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RS3系列, 9 → 18 V 直流输入, ±15V 直流输出, 3W
供应商型号: SCE-RS3-1215D
供应商: 海外现货
标准整包数: 1

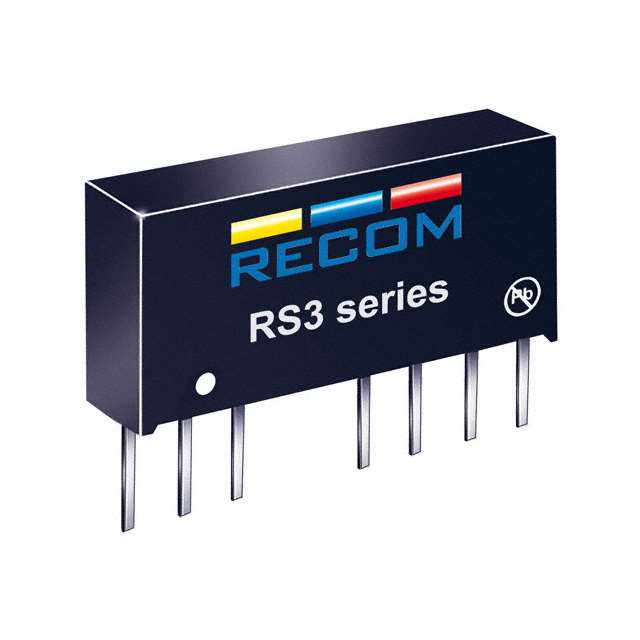

RECOM POWER DC-DC模块 RS3-1215D

RS3-1215D概述


    产品简介


    RS3系列是RECOM公司推出的一款高功率密度的DC/DC转换器,适用于工业设计中的各种复杂需求。该转换器提供2:1和3:1的输入电压范围,工作温度范围为-40°C至+71°C。产品分为单输出和双输出两种型号,分别以S(单输出)和D(双输出)标识,具体型号包括RS3-xx05S、RS3-xx12S、RS3-xx15S、RS3-xx05D、RS3-xx12D等。这些转换器已通过多项安全认证,如UL60950-1、IEC/EN60950-1、IEC/EN60601-1等。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 |

    | 输入电压范围 | 2:1输入 | 4.5VDC | - | 72VDC |
    3:1输入 | 9VDC | - | 60VDC |
    | 输出电压 | 单输出 | - | 3.3V | 15V |
    双输出 | ±3.3V | ±5V | ±15V |
    | 效率 - | 73% | 83% |
    | 宽度负载调节 - | 0.5% | - |
    | 短路保护 - | 连续 | - |
    | 工作温度范围 -40°C | - | +71°C |

    产品特点和优势


    1. 高功率密度:采用紧凑设计,适合空间受限的应用场合。
    2. 宽输入电压范围:支持2:1和3:1输入电压范围,增强了适应不同电源环境的能力。
    3. 隔离电压等级:提供1kVDC、2kVDC和3kVDC三种隔离电压等级,满足不同的安全要求。
    4. 高效能:最高效率可达83%,减少了能量损耗。
    5. 持续短路保护:具备自动恢复功能的短路保护机制,确保长时间运行的安全可靠。

    应用案例和使用建议


    应用案例
    RS3系列DC/DC转换器广泛应用于工业自动化、医疗设备和通信基础设施等领域。例如,在一个自动化控制系统中,RS3-1212D/H2可以将12V输入电压转换成±12V输出,为传感器和执行机构供电。
    使用建议
    1. 选择合适的输入电压范围:根据系统电压选择合适的输入电压范围,避免输入电压过高或过低导致转换器损坏。
    2. 确保足够的负载:负载不应低于10%,否则可能会影响转换器的稳定性和性能。
    3. 注意散热:在高负载条件下,确保适当的散热措施,以防止过热。

    兼容性和支持


    RS3系列转换器与其他电子元器件具有良好的兼容性,可以方便地集成到现有的系统中。制造商提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:转换器无法启动
    - 解决办法:检查输入电压是否在有效范围内,确认负载是否超过10%。

    2. 问题:输出电压不稳定
    - 解决办法:检查输入电压是否波动过大,或者是否存在电磁干扰。
    3. 问题:短路保护误动作
    - 解决办法:检查负载是否正常连接,确保无短路情况发生。

    总结和推荐


    RS3系列DC/DC转换器凭借其高功率密度、宽输入电压范围和高效能等特性,在工业应用中表现出色。这些特性使得它成为许多严苛应用场合的理想选择。然而,使用时需要注意合理的选择输入电压范围和确保充足的负载,以获得最佳性能。总体而言,强烈推荐使用RS3系列DC/DC转换器,尤其是在需要高性能和高可靠性的工业应用中。

RS3-1215D参数

参数
转换效率 83%
输出电流最大值 100mA,100mA
开关频率 200KHz
散热方式 -
特性 Remote On/Off,SCP
输出总功率 3W
最大容性负载 -
输入电压最大值 18V
输出电压 15V
类型 -
输出方式 Fixed
输入电压最小值 9V
输出电压组数 2
长*宽*高 21.844mm*9.144mm*11.176mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RS3-1215D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS3-1215D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS3-1215D RS3-1215D数据手册

RS3-1215D封装设计

查看详情并下载
Symbol
Footprint
3D Model
