RS3-1205D/H3

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SIP8 3kV reg 2:1
供应商型号: SG-RS3-1205D/H3
供应商: 期货订购
标准整包数: 22

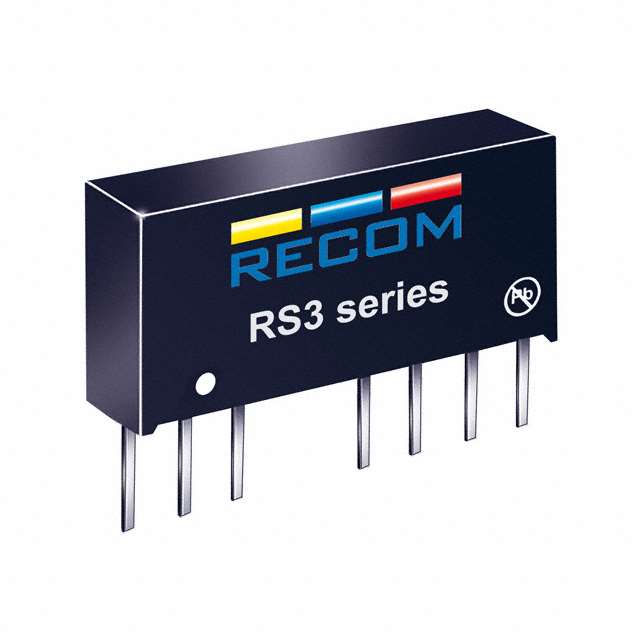

RECOM POWER DC-DC模块 RS3-1205D/H3

RS3-1205D/H3概述


    产品简介


    RS3系列DC/DC转换器是一款高功率密度的产品,具备2:1或3:1输入电压范围和宽广的工作温度范围(-40°C至+71°C)。这些转换器特别适用于复杂的工业设计,提供了多种输入电压选择,包括单输出和双输出选项。RS3系列经过UL60950-1、CAN/CSA C22.2 No. 60950-1-07、IEC/EN60950-1及IEC/EN60601-1认证,确保了产品的可靠性和安全性。

    技术参数


    - 输入电压范围:2:1输入范围(4.5-9VDC, 9-18VDC, 18-36VDC, 36-72VDC);3:1输入范围(9-27VDC, 20-60VDC)
    - 输出电压:3.3V, 5V, 9V, 12V, 15V(单输出);±3.3V, ±5V, ±9V, ±12V, ±15V(双输出)
    - 效率:最高可达83%
    - 隔离等级:1kVDC, 2kVDC, 3kVDC
    - 输出负载:最大容性负载为4700µF(3.3V, 5V, 9V, 12V, 15V)
    - 工作环境:-40°C至+71°C的工作温度范围;非凝露条件下的95%RH湿度范围
    - 尺寸:21.8 x 9.2 x 11.1 mm
    - 重量:4.7g

    产品特点和优势


    - 高功率密度:在紧凑的空间内提供高效能转换。
    - 宽输入电压范围:适应不同输入电源的需求。
    - 连续短路保护:内置短路保护机制,增强可靠性。
    - 低纹波和噪声:提高输出信号质量。
    - 高效率:最高效率可达83%,降低能耗。
    - 宽工作温度范围:适用于极端环境条件。
    - 安全认证:通过多项国际安全标准认证,保障使用安全。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制
    - 通信设备
    - 医疗设备
    - 测试和测量仪器
    使用建议:
    - 根据具体应用需求选择合适的输入电压范围和输出电压。
    - 在安装时确保输入电源具备适当的保护措施,例如输入保险丝。
    - 使用外部滤波器以满足电磁兼容要求,尤其在使用Class B标准时。

    兼容性和支持


    - 兼容性:与标准电路板设计兼容,无特殊要求。
    - 技术支持:RECOM公司提供全面的技术支持服务,包括安装指导和故障排除。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方法:检查输入电压是否在指定范围内,确认输出负载是否超出了规格。
    - 问题2:纹波和噪声过大
    - 解决方法:添加外部滤波电容,或者使用建议的滤波组件。
    - 问题3:启动困难
    - 解决方法:确保初始负载在规定范围内,或者在启动时手动增加负载。

    总结和推荐


    综上所述,RS3系列DC/DC转换器凭借其高功率密度、宽输入电压范围、高效能和多重安全认证,成为复杂工业设计的理想选择。产品具备多种输出电压选择和低纹波噪声特性,适合各种应用场景。总体来看,RS3系列DC/DC转换器是一个值得推荐的产品。

RS3-1205D/H3参数

参数
特性 Remote On/Off,SCP
输入电压最小值 9V
最大容性负载 -
散热方式 -
输出电压组数 2
输出总功率 -
转换效率 80%
类型 -
输入电压最大值 18V
输出电压 5V
输出电流最大值 300mA,300mA
开关频率 -
输出方式 -
长*宽*高 21.844mm*9.144mm*11.176mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RS3-1205D/H3厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS3-1205D/H3数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS3-1205D/H3 RS3-1205D/H3数据手册

RS3-1205D/H3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ ¥ 157.4474
220+ ¥ 148.6303
库存: 220
起订量: 22 增量: 0
交货地:
最小起订量为:22
合计: ¥ 3463.84
