RP20-1212SA/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 20W DC/DC-Converter \'POWERLINE\' 1\"x1\" 1.6kV reg 2:1
供应商型号: SG-RP20-1212SA/P
供应商: 期货订购
标准整包数: 8

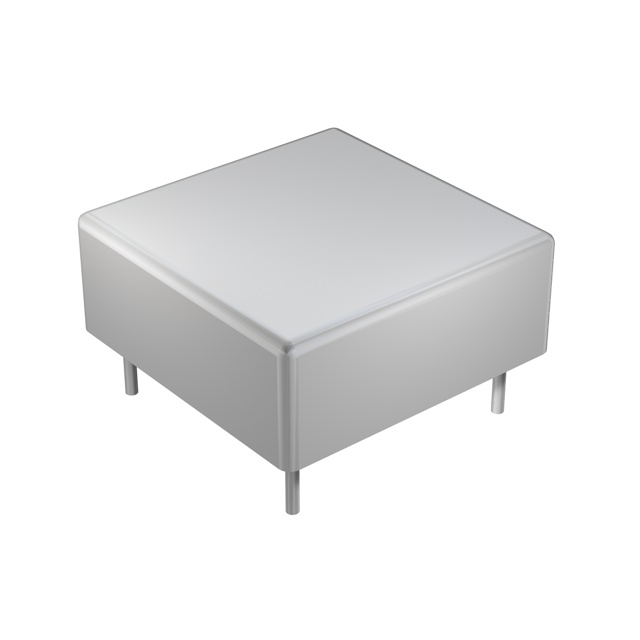

RECOM POWER DC-DC模块 RP20-1212SA/P

RP20-1212SA/P概述


    产品简介


    产品名称: RP20-A系列超微型DC/DC转换器
    产品类型: 超微型DC/DC电源转换器,适用于单输出和双输出。
    主要功能:
    - 宽输入电压范围(2:1)
    - 高达91%的效率
    - 内置EMC滤波器
    - 全面保护(短路、过流、过压)
    应用领域:
    - 空间受限的应用,如PCB空间有限或板高限制的应用
    - 电池供电系统,其中待机电流很重要

    技术参数


    - 输入电压范围:9-18VDC、18-36VDC、36-75VDC
    - 输出电压:3.3V、5V、12V、15V(单输出)
    - 输出电压(双输出):±12V、±15V
    - 最大输出电流:单输出最大4.5A,双输出最大0.833A(12V)、0.667A(15V)
    - 效率:最高可达91%
    - 隔离电压:1.6kVDC(I/P至O/P)
    - 封装尺寸:1" x 1"
    - 环境温度范围:-40°C 至 +70°C(无降额),-40°C 至 +102°C(有降额)

    产品特点和优势


    - 小巧尺寸: 相比行业标准20W转换器,体积减半。
    - 高效率: 最高效率可达91%,减少能源浪费。
    - 宽输入电压范围: 支持2:1的输入电压范围,适用性强。
    - 强保护功能: 具备短路、过流、过压保护,确保稳定运行。
    - 低待机电流: 无需最小负载要求,降低待机电流消耗。
    - 隔离和滤波性能优异: 隔离电压达到1.6kVDC,内置Class A EMC滤波器。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑充电器: 利用其高效率和小体积,可为笔记本电脑提供稳定电源。
    - 工业控制系统: 在需要高可靠性和小尺寸的环境中使用。
    - 电池管理系统: 低待机电流有助于延长电池寿命。
    使用建议:
    - 选择合适的输入电压: 根据具体应用需求,选择合适的输入电压范围。
    - 考虑散热设计: 尤其是在高温环境下使用时,考虑散热设计以保持正常运行。
    - 连接外部滤波器: 在需要满足EN61000-4-4、EN61000-4-5标准时,建议连接外部滤波器。

    兼容性和支持


    - 兼容性: 可与多种电路设计兼容,适应不同应用场景。
    - 厂商支持: RECOM提供详尽的技术支持和售后服务,用户可随时联系RECOM Techsupport获取详细信息。

    常见问题与解决方案


    - 问题1: 如何进行输出电压微调?
    - 解决方案: 使用外部电阻器进行微调,具体数值参考技术手册中的表格。
    - 问题2: 如何避免过热?
    - 解决方案: 设计合理的散热系统,如使用散热片,以保证设备正常运行。
    - 问题3: 为什么待机电流如此之低?
    - 解决方案: 这是由于内部设计优化所致,能够有效降低功耗。

    总结和推荐


    总结:
    RP20-A系列DC/DC转换器具有小巧尺寸、高效能、宽输入电压范围及全面保护等特点,特别适用于空间受限和对可靠性要求高的应用场合。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,RP20-A系列DC/DC转换器是一款值得推荐的产品,尤其适合于需要高效率和紧凑尺寸的电子设备中。

RP20-1212SA/P参数

参数
类型 -
输入电压最大值 18V
输出总功率 -
输出电压组数 1
散热方式 -
输出方式 -
开关频率 -
转换效率 89%
输入电压最小值 9V
最大容性负载 -
输出电压 12V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电流最大值 1.67A
长*宽*高 25.4mm*25.4mm*9.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP20-1212SA/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP20-1212SA/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP20-1212SA/P RP20-1212SA/P数据手册

RP20-1212SA/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
