RPM3.3-3.0

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3A DC/DC-Converter \'INNOLINE\' SMD reg
供应商型号: 919-RPM3.3-3.0
供应商: Mouser
标准整包数: 1

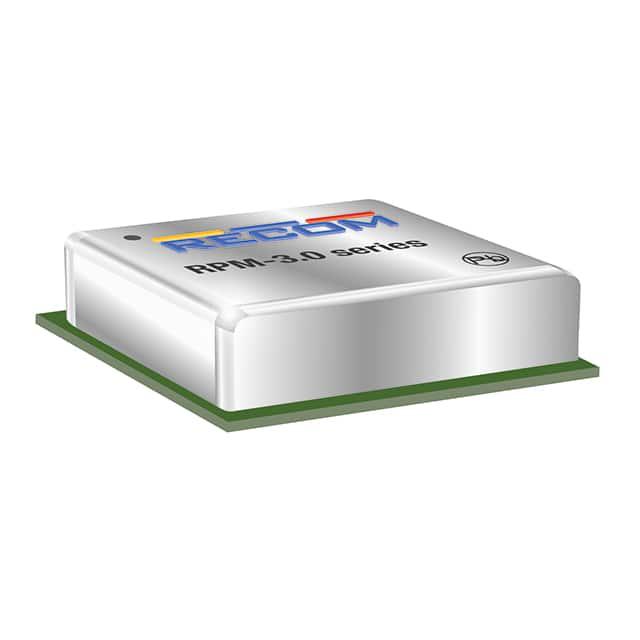

RECOM POWER DC-DC模块 RPM3.3-3.0

RPM3.3-3.0概述


    产品简介


    RPM-3.0系列是RECOM公司生产的一款非隔离式开关调节器电源模块,具有高达3A的输出电流。此模块集成了可调输出电压、顺序控制、软启动控制、启停控制及电源就绪信号等多项功能。其紧凑的设计使得高度仅为3.75毫米,但效率却高达97%,并且能够在高达105℃的环境中全负载运行而无需强制冷却。整个模块采用六面屏蔽设计,以提供最佳的电磁兼容性和卓越的热管理性能。

    技术参数


    - 输出电流:3A
    - 输入电压范围:3至17VDC
    - 输出电压范围:0.9至6VDC
    - 效率:最高可达97%
    - 最大输入电压:20VDC
    - 输入滤波电容:最大1000µF
    - 启动时间:无软启动模式下小于1秒,使用软启动模式为1.6ms或1.5ms
    - 工作温度范围:-40°C至+105°C
    - 最大输出电流:3A
    - 保护功能:短路保护、过流保护、过温保护

    产品特点和优势


    - 高功率密度:尺寸仅为12.19x12.19x3.75mm,适合紧凑型设计
    - 宽工作温度范围:可在-40°C至+105°C的温度范围内工作
    - 高效的电源转换:最高效率可达97%,无需散热片
    - 六面屏蔽设计:提供优异的电磁兼容性(EMC)和热管理
    - 精准的输出电压调整:通过外部电阻可调整输出电压,精度高且易于配置

    应用案例和使用建议


    RPM-3.0系列适用于各种需要高效、稳定直流电源的应用场合,例如工业控制系统、通信设备、便携式医疗设备、以及其他需要高功率密度和紧凑设计的系统。对于需要更高电压输出的应用,可以选择RPM5.0-3.0型号。
    使用建议如下:
    - 确保输入电压在指定范围内,避免超过最大值。
    - 在高负载条件下,确保良好的散热条件以防止过热。
    - 使用合适的外部电阻进行输出电压的精确调整,确保系统稳定运行。

    兼容性和支持


    RPM-3.0系列与多种标准电子元件兼容,能够轻松集成到现有设计中。此外,RECOM公司提供了全面的技术支持和产品文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:启动时间长
    - 解决办法:检查软启动电容的大小是否符合要求,或者尝试增加外部软启动电容。
    2. 问题:输出电压不稳定
    - 解决办法:确认外部电阻值正确且安装无误,重新校准输出电压设置。
    3. 问题:模块温度过高
    - 解决办法:检查系统的散热设计,必要时增加散热片或优化散热路径。

    总结和推荐


    综上所述,RPM-3.0系列是一款高性能、高可靠性的非隔离式开关调节器电源模块。它不仅具备出色的功率密度和效率,还拥有广泛的适用温度范围和全面的保护机制,非常适合在高要求的工业和商业环境中使用。强烈推荐给需要高性能直流电源解决方案的客户。
    通过上述详细的产品介绍和技术参数分析,我们相信RPM-3.0系列将在各类应用中展现出卓越的性能,为您的项目提供可靠的电源保障。

RPM3.3-3.0参数

参数
转换效率 97%
输出电压组数 1
输出电流最大值 3A
输出电压 3.3V
输入电压最大值 17V
类型 -
输入电压最小值 -
开关频率 -
输出方式 -
输出总功率 -
最大容性负载 -
散热方式 -
特性 Remote On/Off,OCP,OTP,SCP,UVLO
长*宽*高 12.19mm*12.19mm*3.75mm
通用封装 LGA-25
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RPM3.3-3.0厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPM3.3-3.0数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPM3.3-3.0 RPM3.3-3.0数据手册

RPM3.3-3.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
