R1S8-3.324

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1S8-3.324
供应商: 期货订购
标准整包数: 40

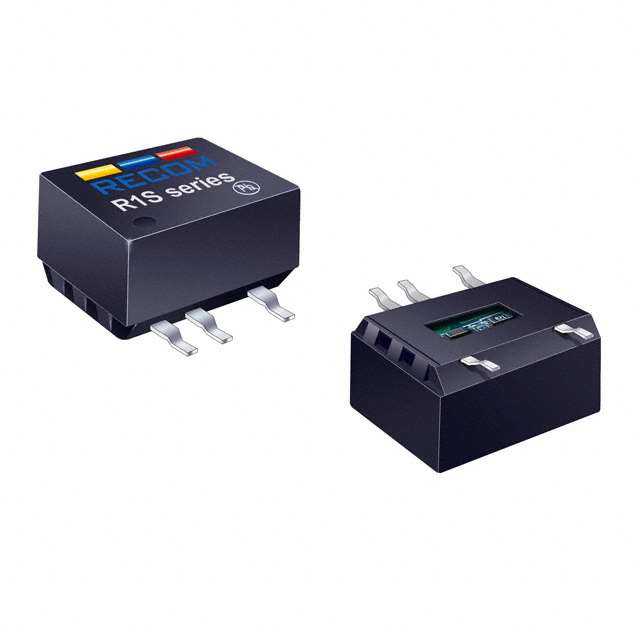

RECOM POWER DC-DC模块 R1S8-3.324

R1S8-3.324概述

    R1S and R1D Series DC/DC Converters: Comprehensive Overview

    1. 产品简介


    R1S 和 R1D 系列是RECOM公司生产的单双路输出直流到直流转换器(DC/DC Converter),适用于通用工业低功率隔离和电压匹配应用。这些转换器具有SMD(表面贴装技术)封装,适合完全自动化组装,包括蒸气相焊接工艺。

    2. 技术参数


    | 规格 | 型号 | 输入电压范围 | 输出电压 | 输出电流 | 电容负载 | 效率 |
    ||
    | R1S-xx3.3 (H) | 3.3V | 3.3V | 303 mA | 75% | 2200µF |
    | R1S-xx05 (H) | 5V | 5V | 200 mA | 72-78% | 1000µF |
    | R1S-xx09 (H) | 9V | 9V | 111 mA | 74-78% | 1000µF |
    | R1S-xx12 (H) | 12V | 12V | 84 mA | 75-80% | 470µF |
    | R1S-xx15 (H) | 15V | 15V | 66 mA | 75-82% | 470µF |
    | R1S-xx24 (H) | 24V | 24V | 42 mA | 74-84% | 220µF |
    | R1D-xx3.3 (H) | ±3.3V | ±3.3V | ±152 mA | 75% | ±1000µF |
    | R1D-xx05 (H) | ±5V | ±5V | ±100 mA | 72-78% | ±470µF |
    | R1D-xx09 (H) | ±9V | ±9V | ±56 mA | 74-78% | ±470µF |
    | R1D-xx12 (H) | ±12V | ±12V | ±42 mA | 75-80% | ±220µF |
    | R1D-xx15 (H) | ±15V | ±15V | ±33 mA | 75-82% | ±220µF |
    | R1D-xx24 (H) | ±24V | ±24V | ±21 mA | 74-84% | ±100µF |
    这些转换器在TA=25°C的温度下测量,测量条件为额定输入电压、满载并在暖机后。它们支持宽输入电压范围,精度高且符合多项认证标准。

    3. 产品特点和优势


    - 全RoHS 6/6 合规:满足环保要求,适合绿色制造。
    - 全功率运行环境温度可达100°C:适应恶劣环境。
    - 可选的连续短路保护:增加可靠性,减少维修成本。
    - 效率高达84%:减少能源浪费,提高能效。
    - 集成EN55022 Class A滤波器:符合电磁兼容性要求,减少干扰。

    4. 应用案例和使用建议


    R1S和R1D系列转换器广泛应用于通信设备、医疗设备、工业控制系统等。这些设备通常需要高稳定性和高效率的电源转换。建议根据具体的应用需求选择合适的型号,注意匹配输入电压和所需的输出电压。

    5. 兼容性和支持


    - 兼容性:与其他标准电子元件兼容,可方便集成。
    - 支持和维护:提供全面的技术支持和维护服务,确保产品的长期可靠运行。

    6. 常见问题与解决方案


    - Q: 开始启动时,需要多少电容?
    - A: 保证不超过指定的最大电容负载,以确保快速启动,同时避免损坏转换器。

    - Q: 如何处理短路问题?
    - A: 使用带有持续短路保护功能的型号,以避免潜在的损坏。

    7. 总结和推荐


    R1S和R1D系列转换器具备多种先进的特性和高性能,特别适合在严苛环境下使用的应用场合。其高效的电源转换能力和全面的支持服务使其成为工业和医疗设备的理想选择。推荐在需要高效、稳定电源转换的应用中采用这些转换器。

R1S8-3.324参数

参数
输出电压 24V
最大容性负载 -
转换效率 -
散热方式 -
开关频率 -
类型 -
特性 SCP
输出电流最大值 42mA
输入电压最大值 3.6V
输出总功率 -
输出电压组数 1
输入电压最小值 -
输出方式 -
长*宽*高 12.7mm*8.128mm*7.366mm
通用封装 SMD-8P
安装方式 贴片安装
应用等级 商用级
零件状态 在售

R1S8-3.324厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S8-3.324数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S8-3.324 R1S8-3.324数据手册

R1S8-3.324封装设计

查看详情并下载
Symbol
Footprint
3D Model
