R1S8-3.305/E

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: R1S8-3.305/E
供应商: TME
标准整包数: 1
RECOM POWER DC-DC模块 R1S8-3.305/E

R1S8-3.305/E概述


    产品简介

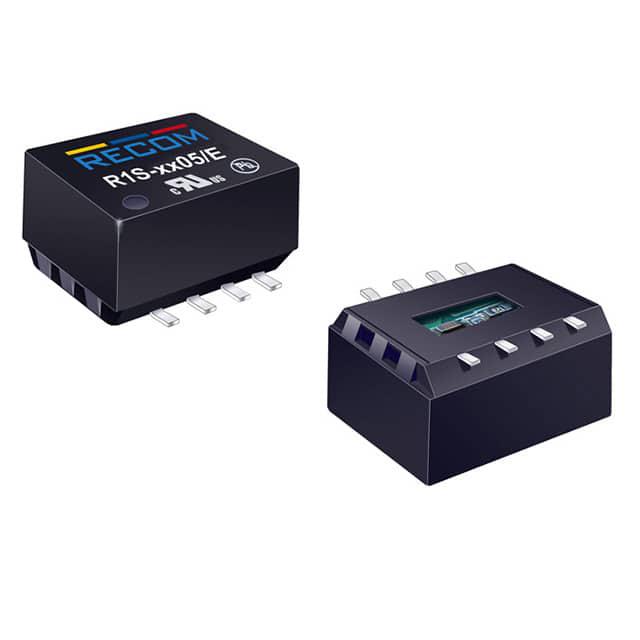

    R1S/E系列:未调节DC/DC转换器
    R1S/E系列是一种未调节的SMD封装DC/DC转换器。该系列产品专为在低负载条件下提供高效率和宽泛的工作温度范围而设计。适用于电池供电系统、绿色能源应用及需要高效能隔离和直流电源转换的场合。该系列提供了1kVDC和2kVDC的隔离选项,满足EN60950-1和UL60950-1认证要求,且具备三年保修期。

    技术参数


    - 输入电压范围: ±10%
    - 输出电压精度:
    - 3.3V: ±10%
    - 5V, 12V, 24V: ±5%
    - 线性电压调节率:
    - 3.3V: 1.5%(低线到高线)
    - 5V, 12V, 24V: 1.2%(低线到高线)
    - 负载电压调节率(10%至100%负载时): 15% max.
    - 输出纹波和噪声: 50mVp-p(典型值),100mVp-p(最大值)
    - 工作频率(在额定输入电压下): 20kHz min. / 90kHz max.
    - 最小负载条件: 输出电容2200µF
    - 隔离电压: 1000VDC (R1S-xx05/E) 或 2000VDC (R1S-xx05/EH)
    - 隔离电容: 最大75pF
    - 隔离电阻: 最小10GΩ(Viso=500V)
    - 短路保护: 1秒
    - 工作温度范围: -40°C 到 +100°C
    - 存储温度范围: -55°C 到 +125°C
    - 焊接温度: RoHS合规 245°C(30秒),峰值 255°C(5秒)
    - 包装重量: 1.0g(R1S8/xx05/E为1.1g)
    - MTBF:
    - +25°C: 3459 × 10³小时
    - +100°C: 756 × 10³小时

    产品特点和优势


    - 高效率:80%的满载效率,即使在20%的低负载条件下也有65%的效率。
    - 宽泛的工作温度范围:-40°C 至 +100°C。
    - 隔离选项:提供1kVDC和2kVDC两种隔离电压选项。
    - 环保合规:符合RoHS标准。
    - 认证证书:通过EN60950-1 和 UL60950-1 认证。

    应用案例和使用建议


    应用场景
    R1S/E系列特别适合应用于电池供电设备、可再生能源系统、医疗设备、工业控制设备等对效率和温度要求高的场景。
    使用建议
    - 在选择R1S/E系列时,请确保输入电压在允许范围内,以保证高效率。
    - 注意散热管理,特别是在高温环境下使用时。
    - 使用时应遵守制造商的焊接温度要求,以确保焊接质量。
    - 考虑到不同负载下的输出稳定性,建议在负载波动较大的应用中增加额外的滤波电容以提高稳定性。

    兼容性和支持


    - 兼容性:R1S/E系列具有良好的通用性,易于集成到现有电路板设计中。
    - 技术支持:供应商提供详尽的技术文档和支持服务,帮助用户解决安装和调试过程中的问题。

    常见问题与解决方案


    - 问题: 输入电压超出允许范围。
    - 解决方案: 检查并确保输入电压在±10%范围内。
    - 问题: 纹波和噪声过高。
    - 解决方案: 检查输出滤波电容是否正常,必要时更换电容。
    - 问题: 工作温度超出范围。
    - 解决方案: 在高温环境中考虑加装散热片或者降低负载以减少发热。

    总结和推荐


    R1S/E系列作为一款高效的SMD封装DC/DC转换器,凭借其宽泛的工作温度范围、高效率、优良的隔离性能及广泛的适用场景,无疑是一款值得推荐的产品。无论是用于工业自动化还是可再生能源项目,该系列产品都能提供可靠的电源解决方案。强烈建议在需要高效率和高稳定性的应用中优先考虑此产品。

R1S8-3.305/E参数

参数
输出方式 -
特性 SCP
输出电流最大值 200mA
散热方式 -
输入电压最大值 3.63V
输出电压组数 1
输出总功率 -
开关频率 -
最大容性负载 -
输出电压 5V
输入电压最小值 -
转换效率 -
类型 -
通用封装 SMD-8P
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R1S8-3.305/E厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S8-3.305/E数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S8-3.305/E R1S8-3.305/E数据手册

R1S8-3.305/E封装设计

查看详情并下载
Symbol
Footprint
3D Model
