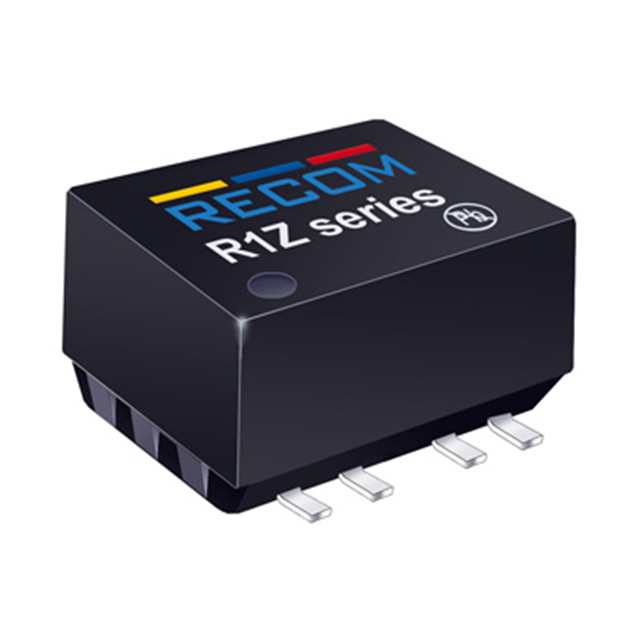

R1Z-1509/H

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg
供应商型号: SG-R1Z-1509/H
供应商: 期货订购
标准整包数: 33
RECOM POWER DC-DC模块 R1Z-1509/H

R1Z-1509/H概述

    # R1Z系列DC/DC转换器:产品概述及技术详解

    产品简介


    R1Z系列是ECONOLINE品牌下的DC/DC转换器,专为需要SMD封装且具有稳压输出的应用而设计。尽管体积小巧(约等于标准非稳压SMD转换器),但其功能强大,适用于隔离或转换直流电源轨。此系列产品提供3年的保修服务,确保用户能够长期稳定使用。

    技术参数


    规格参数(测试条件:TA = 25°C,额定输入电压,满载,热机后)
    | 参数 | 值 |

    | 输入电压范围 | ±5% |
    | 输出电压精度 | ±2% |
    | 线电压调整率 | ≤1% |
    | 负载调整率 | ≤1% |
    | 输出纹波和噪声 | ≤100mVpp |
    | 工作频率 | 20kHz min / 40kHz typ / 80kHz max |
    | 满载效率 | ≥50% / ≥60%典型值 |
    | 最小负载 | ≥10% |
    | 无负载功耗 | ≤134mW min / ≤217mW typ / ≤350mW max |
    | 隔离电压(1秒测试) | 1000VDC |
    | 隔离电压(额定值) | 500VAC / 60Hz |
    | 隔离电容 | 70pF typ. |
    | 隔离电阻 | ≥10 GΩ |
    | 短路保护 | 1秒 |
    | 工作温度范围(自然对流) | -40°C至+70°C |
    | 存储温度范围 | -55°C至+125°C |

    产品特点和优势


    - 高隔离电压:R1Z系列提供了1000VDC的隔离电压,确保了极高的电气隔离性能,满足各类应用需求。
    - 紧凑设计:采用1W SMD微型封装,尺寸仅为一个标准非稳压SMD转换器大小,非常适合空间受限的设计。
    - 高效能:高效率(最低50%,典型值60%),保证了低功耗和良好的散热性能。
    - 短路保护:具备短路保护功能,有效延长产品寿命并保障安全。

    应用案例和使用建议


    R1Z系列广泛应用于通信设备、工业控制、医疗仪器和汽车电子等领域。例如,在通信设备中,它可以作为电源管理模块,为敏感电路提供稳定的电力供应;在医疗设备中,可以用于各种医疗设备内部的电压转换和隔离。
    使用建议
    - 合理负载:建议最小负载至少为10%,以维持规定的电压调整率。
    - 散热考虑:虽然转换器具有较高的效率,但在高功率条件下仍需注意适当的散热措施,以避免过热损坏。

    兼容性和支持


    - 兼容性:R1Z系列符合UL94V-0材料认证、RoHS 6/6标准,可兼容广泛的SMD工艺。
    - 支持与维护:RECOM公司提供全面的技术支持和售后服务,包括详细的文档资料和售后咨询。

    常见问题与解决方案



    常见问题与解决方案


    1. Q: 设备启动时遇到延迟或无法启动?
    - A: 检查负载容量是否超过最大允许值(详见产品手册),并确保输入电压在±5%范围内。

    2. Q: 设备运行过程中发现输出电压波动较大?
    - A: 确认输入电压稳定,并检查是否有其他高噪声源影响。必要时,增加滤波电容或采取隔离措施。

    总结和推荐


    R1Z系列DC/DC转换器以其卓越的性能和可靠性,在多种应用场景中表现出色。其高效率、紧凑设计和强大的电气隔离能力使其成为市场上极具竞争力的产品。强烈推荐使用R1Z系列转换器,尤其对于那些对空间有限制和对性能要求高的项目。
    如有任何疑问,欢迎联系RECOM公司的技术支持团队获取更多信息。

R1Z-1509/H参数

参数
散热方式 -
转换效率 60%
特性 -
输入电压最小值 -
开关频率 -
输出电流最大值 111mA
输入电压最大值 15.75V
最大容性负载 -
类型 -
输出总功率 -
输出方式 -
输出电压 9V
输出电压组数 1
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R1Z-1509/H厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1Z-1509/H数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1Z-1509/H R1Z-1509/H数据手册

R1Z-1509/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
