R1Z-1515

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV reg
供应商型号: 1486-R1Z-1515-CHP
供应商: Digi-Key
标准整包数: 1

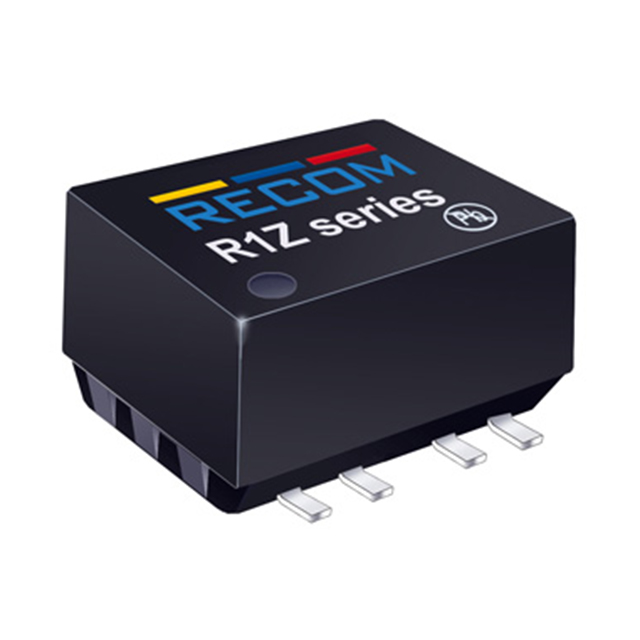

RECOM POWER DC-DC模块 R1Z-1515

R1Z-1515概述

    ECONOLINE R1Z 系列 DC/DC 转换器技术手册

    1. 产品简介


    ECONOLINE R1Z 系列是一款高度集成的小型隔离式单输出直流/直流转换器。该系列适用于需要紧凑设计且具有稳定输出电压的应用场合。这些转换器不仅体积小,还具备高可靠性,能够在各种工业和消费电子产品中发挥重要作用。

    2. 技术参数


    - 输入电压范围:±5%
    - 输出电压精度:±2%
    - 线电压调节:最大1%
    - 负载电压调节:最大1%
    - 输出纹波和噪声(20MHz 带宽):100mVp-p 最大
    - 工作频率:最小20kHz / 典型40kHz / 最大80kHz
    - 满载效率:最低50% / 典型60%
    - 无负载功耗:最小134mW / 典型217mW / 最大350mW
    - 隔离电压(测试时间1秒):1000VDC
    - 隔离电压 H 型号(测试时间1秒):2000VDC
    - 短路保护:1秒
    - 工作温度范围(自然对流):-40°C 到 +70°C
    - 存储温度范围:-55°C 到 +125°C
    - 封装重量:1.6g
    - MTBF:+25°C 时 R1Z 系列为 2203 x 10³ 小时,+70°C 时 R1Z/P 系列为 2387 x 10³ 小时

    3. 产品特点和优势


    - 小巧尺寸:体积小,适合紧凑设计。
    - 高隔离度:1kVDC 和 2kVDC 的绝缘等级,符合 UL94V-0 标准。
    - 内置滤波器:内置 EN55022 Class A 滤波器,减少电磁干扰。
    - 温度适应性:工作温度范围广泛,适用于多种环境。
    - 短路保护:提供短路保护功能,确保安全可靠运行。

    4. 应用案例和使用建议


    R1Z 系列适用于工业控制、通信设备、医疗设备等多种应用场景。例如,在通信设备中,R1Z 可用于稳压电源模块,确保设备在各种条件下正常运行。使用建议如下:
    - 散热管理:确保良好的热管理,避免过热损坏。
    - 负载管理:保持适当的负载,以维持规定的电压稳定性。

    5. 兼容性和支持


    R1Z 系列与标准的 SMD 工艺兼容,可以方便地集成到现有的电路板设计中。RECOM 提供详细的技术文档和应用指南,支持用户在开发过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:如何选择合适的型号?
    - 解答:根据输入和输出电压要求,选择合适的型号。例如,R1Z-xx05 表示输入为 5V,输出为 5V 的型号。

    - 问题:如何处理启动时的电容负载问题?
    - 解答:确保启动时电容负载不超过规定值,否则可能导致转换器损坏。

    7. 总结和推荐


    ECONOLINE R1Z 系列 DC/DC 转换器凭借其紧凑设计、高隔离度和可靠的性能,在工业和消费电子市场上表现出色。推荐在需要稳定电压和紧凑设计的应用场合中使用。建议用户在选择型号和使用过程中遵循手册中的指导,以确保最佳性能和安全性。

R1Z-1515参数

参数
开关频率 -
输出总功率 -
输出电压组数 1
输入电压最小值 14.3V
输出电压 15V
输出电流最大值 66mA
散热方式 -
最大容性负载 -
特性 -
转换效率 60%
输入电压最大值 15.75V
类型 -
输出方式 -
长*宽*高 15.24mm*10.7mm*9mm
通用封装 SMD-10
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R1Z-1515厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1Z-1515数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1Z-1515 R1Z-1515数据手册

R1Z-1515封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.053 ¥ 118.7479
库存: 15
起订量: 1 增量: 1
