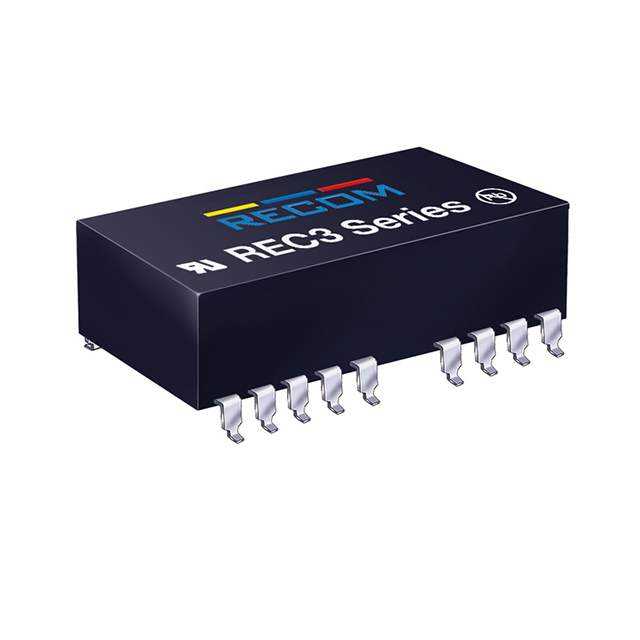

REC3-0515SR/H1/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SMD 1kV reg
供应商型号: SG-REC3-0515SR/H1/SMD
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3-0515SR/H1/SMD

REC3-0515SR/H1/SMD概述

    ECONOLINE DC/DC Converter REC3-SDR 技术手册解析

    产品简介


    ECONOLINE DC/DC 转换器系列中的 REC3-SDR 是一款低成本、高效率的直流转换器。适用于多种电子设备和工业控制系统中,能够为不同负载提供稳定的电源输出。该型号具有体积小巧、成本低、隔离电压高等特点,广泛应用于通信、医疗设备、工业自动化等领域。

    技术参数


    - 产品类型: 低功耗3W转换器(DIP24封装)
    - 隔离电压: 1kVDC
    - 输出电压范围: 可选单输出或双输出(±5V、±12V、±15V)
    - 最大输出电流:
    - 单输出:±300mA
    - 双输出:±100mA
    - 最大输出电容负载:
    - 单输出:2200μF
    - 双输出:1000μF
    - 效率: 高达75%
    - 输入电压范围:
    - 5V: 4.5V - 5.75V
    - 12V: 10.2V - 13.8V
    - 24V: 20.4V - 27.6V
    - 纹波噪声: ≤100mVp-p
    - 启动电流:
    - 最大: 300mW
    - 满载: ≥65%
    - 工作温度范围: -40°C 至 +80°C
    - 存储温度范围: -55°C 至 +125°C
    - 相对湿度: ≤95% RH
    - 隔离电阻: ≥1GΩ
    - 无负载功耗: ≤300mW
    - 隔离电容: 30pF
    - 短路保护: 持续保护
    - MTBF (平均无故障时间):
    - +25°C: 950 x 10³ 小时
    - +80°C: 145 x 10³ 小时

    产品特点和优势


    - 低功耗设计: 仅需几瓦特的功率即可稳定输出
    - 高效能: 效率达到75%,降低能源损耗
    - 隔离能力强: 隔离电压高达1kVDC,确保电气安全
    - 多种封装形式: 提供DIP24和SMD封装选项
    - 连续短路保护: 防止电路异常损坏
    - 兼容多种输入输出配置: 可根据需求选择不同的输入电压和输出电压配置

    应用案例和使用建议


    应用场景:
    - 用于需要电源隔离的设备,如通信设备、工业自动化控制板
    - 医疗器械中需要稳定输出的场合
    - 作为备用电源系统的一部分
    使用建议:
    - 在应用中确保输出端负载不低于10%,以维持规定的电压精度
    - 注意散热管理,尤其是在满载条件下
    - 在高温环境下使用时,考虑适当的散热措施,避免温度过高导致过热

    兼容性和支持


    兼容性:
    - 本产品可与其他符合标准的电子元器件或设备轻松集成,具体参数参考技术手册
    厂商支持:
    - 提供三年质保,具备良好的售后和技术支持
    - 客户可以通过官方网站或授权代理商获取详细的使用说明和技术支持

    常见问题与解决方案


    - 问题: 开机时发现输出电压不稳定。
    - 解决办法: 检查负载是否低于10%,如果是,请增加负载;确认输入电压是否在正常范围内
    - 问题: 温度过高导致频繁重启。
    - 解决办法: 使用散热片或风扇增强散热效果;检查工作环境温度是否超出工作范围
    - 问题: 短路后无法重新启动。
    - 解决办法: 确认短路点已清除,然后重新接通电源

    总结和推荐


    总体评价:
    - ECONOLINE DC/DC 转换器 REC3-SDR 拥有高效的电源转换能力和出色的电气隔离性能,能够在各种严苛的环境中保持稳定可靠的运行
    - 适用于各类电子设备和工业控制系统的电源转换需求
    推荐使用:
    - 推荐使用在需要稳定电源输出且对电气安全要求较高的应用中,例如工业自动化、通信设备、医疗器械等。

REC3-0515SR/H1/SMD参数

参数
输出电流最大值 200mA
散热方式 -
开关频率 -
转换效率 65%
输入电压最大值 5.5V
输出总功率 -
输入电压最小值 -
输出电压 15V
输出电压组数 1
类型 -
特性 SCP
输出方式 -
最大容性负载 -
长*宽*高 32.004mm*20.32mm*10.16mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC3-0515SR/H1/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-0515SR/H1/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-0515SR/H1/SMD REC3-0515SR/H1/SMD数据手册
