REC6-2424SRW/R10/C/X1

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: SCP,UVLO 84% 250mA 24V 1 36V 通孔安装
供应商型号: ZT-REC6-2424SRW/R10/C/X1
供应商: 海外现货
标准整包数: 1

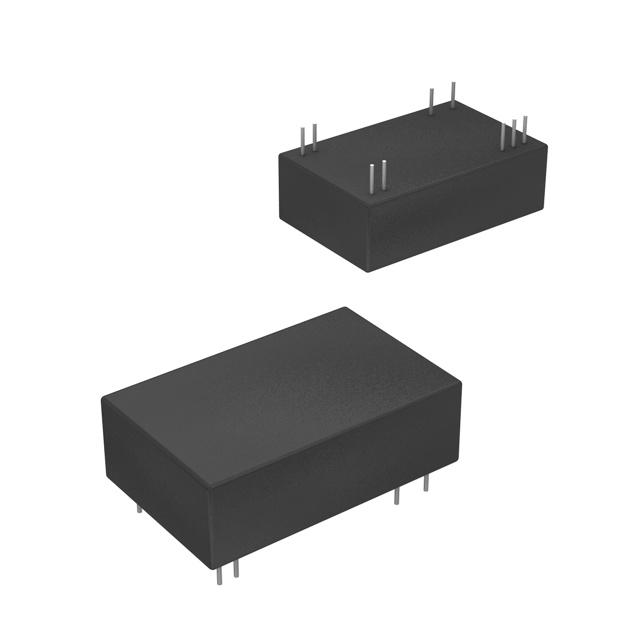

RECOM POWER DC-DC模块 REC6-2424SRW/R10/C/X1

REC6-2424SRW/R10/C/X1概述

    # ECONOLINE DC/DC Converter 技术手册

    产品简介


    ECONOLINE DC/DC 转换器是一款高可靠性电源转换模块,广泛应用于医疗设备、HT监测电路、主电源电表及各类高端工业和医疗场合。此转换器采用强化隔离变压器设计,确保极高的隔离性能(8kVDC 或 10kVDC),同时具备行业标准DIP24封装形式,以满足不同应用场景的需求。其6W的额定功率输出使其适用于需要较高功率密度的应用。

    技术参数


    以下是该产品的关键技术参数:
    | 参数 | 值 |

    | 输入电压范围 | 9-18V, 18-36V, 36-75V |
    | 输出电压(单输出) | 5V, 9V, 12V, 15V, 24V |
    | 输出电流(单输出) | 1000mA, 667mA, 500mA, 400mA, 250mA |
    | 输出电压(双输出) | ±5V, ±9V, ±12V, ±15V |
    | 输出电流(双输出) | ±500mA, ±335mA, ±250mA, ±200mA |
    | 效率 | 最高达86% |
    | 隔离电压 | 8kVDC (R8), 10kVDC (R10) |
    | 工作温度范围 | -40°C 至 +75°C |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    ECONOLINE DC/DC转换器的主要特点如下:
    1. 强化隔离:具备8kVDC或10kVDC的强化隔离能力,适合高压监测电路和医疗设备等要求高度隔离的场景。
    2. 高效能:高达86%的效率,确保设备在长期运行中的稳定性。
    3. 宽输入范围:2:1的输入电压范围,适应不同的供电条件。
    4. 短路保护:具备连续短路保护功能,保证设备安全运行。
    5. 低漏电流:隔离电容仅为20pF,适用于低漏电流应用场合。
    6. 多配置选项:提供两种引脚配置和控制引脚选项,便于灵活部署。

    应用案例和使用建议


    应用案例
    ECONOLINE DC/DC转换器可以用于医疗设备如病床监护仪、心电图机、便携式呼吸机等;也可用于智能电网中的主电源电表,确保电力供应的安全性和可靠性。
    使用建议
    - 在使用前仔细阅读并理解产品手册。
    - 确保负载电流不超过额定值,避免因过载导致损坏。
    - 对于含有大电容负载的应用,可选择具有140%额定功率输出能力的产品版本。
    - 在高温环境下使用时,请注意散热,必要时可采用外部冷却措施。

    兼容性和支持


    ECONOLINE DC/DC转换器遵循多项国际认证标准,包括EN、CSA和CB认证,确保其在医疗和工业领域的合规性。厂商提供三年质保,对产品性能提供可靠的支持。对于兼容性问题,该产品具有良好的接口设计,易于与其他标准设备配合使用。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方案:检查输入电压是否在指定范围内,并确认接线正确无误。

    2. 问题:效率低于预期
    - 解决方案:检查负载电流是否超出额定值,确保所有连接点接触良好。
    3. 问题:出现过热现象
    - 解决方案:检查散热是否充分,必要时增加散热片或强制风冷。

    总结和推荐


    ECONOLINE DC/DC转换器凭借其卓越的隔离性能、高效的转换能力和广泛的工作温度范围,在医疗和工业应用中展现出显著的优势。我们强烈推荐该产品作为高性能电源解决方案的首选。无论是在严苛的工业环境还是医疗设备中,ECONOLINE都能为您提供稳定可靠的电源保障。

REC6-2424SRW/R10/C/X1参数

参数
输入电压最大值 36V
输出电压 24V
转换效率 84%
特性 SCP,UVLO
输出电压组数 1
开关频率 -
输出总功率 -
输入电压最小值 -
最大容性负载 -
输出方式 -
类型 -
输出电流最大值 250mA
散热方式 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC6-2424SRW/R10/C/X1厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC6-2424SRW/R10/C/X1数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC6-2424SRW/R10/C/X1 REC6-2424SRW/R10/C/X1数据手册

REC6-2424SRW/R10/C/X1封装设计

查看详情并下载
Symbol
Footprint
3D Model
