R15P09S/P/R8

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 8kV unreg
供应商型号: SG-R15P09S/P/R8
供应商: 期货订购
标准整包数: 25

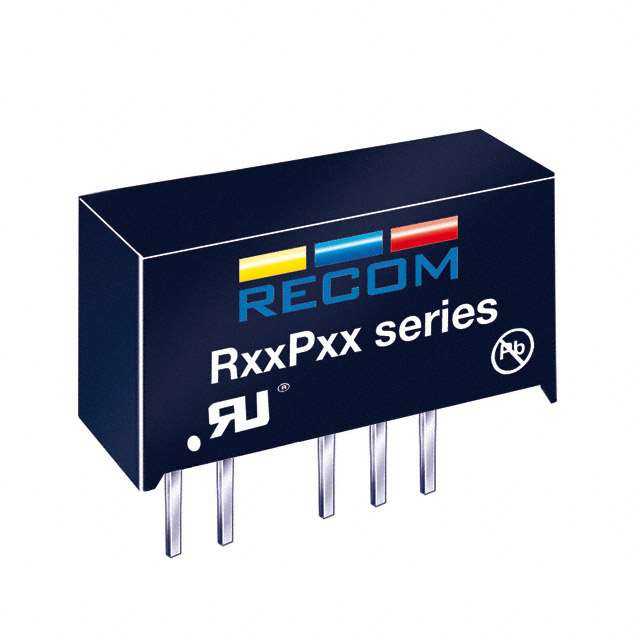

RECOM POWER DC-DC模块 R15P09S/P/R8

R15P09S/P/R8概述

    电子元器件产品技术手册解析:RxxPxxSD 系列DC/DC转换器

    产品简介


    RxxPxxSD系列是一款认证等级达到UL/CSA60950-1标准的DC/DC转换器,适用于需要强化隔离的安全应用场合。此外,这些转换器还通过了EN61010-1认证,特别适合实验室设备的安全需求。本系列转换器提供1瓦特的功率输出,采用SIP7封装形式,支持单输出和双输出两种模式。

    技术参数


    - 输入电压范围:5V, 12V, 15V, 24V
    - 输出电压:单输出为3.3V, 5V, 9V, 12V, 15V;双输出为±3.3V, ±5V, ±9V, ±12V, ±15V
    - 效率:最大效率可达83%
    - 负载调节率:典型值为10%-15%
    - 线性调节率:典型值为1.2%/1% of Vin
    - 输出精度:±5.0%最大
    - 隔离电压:强化隔离6.4kVDC/1秒 或 8kVDC/1秒
    - 短路保护:可选连续短路保护
    - 环境温度范围:-40°C至+85°C
    - 最大外壳温度:+105°C
    - 重量:4.3克

    产品特点和优势


    RxxPxxSD系列转换器的主要特点在于其强大的安全性能和广泛的适用性。具体如下:
    - 强化隔离:具备6.4kVDC或8kVDC的隔离能力,满足严苛的安全要求。
    - 高效率:最高效率可达83%,适合低功耗应用。
    - 宽输入电压范围:支持多种输入电压,增加了其灵活性。
    - 连续短路保护:可选的连续短路保护增强了可靠性。
    - 高隔离度:独特的强化隔离变压器系统,确保电气隔离的安全性。

    应用案例和使用建议


    这些转换器广泛应用于测试和测量设备、医疗设备等领域。例如,在实验室环境中,这些转换器可以确保仪器的安全运行。对于医疗设备,RxxPxxSD系列转换器的高安全标准有助于保障患者的生命安全。使用时建议遵循制造商提供的电路图和安装指南,确保正确的连接和配置。

    兼容性和支持


    - 兼容性:与大多数标准接口兼容,能够轻松集成到现有系统中。
    - 支持和服务:RECOM公司提供了详尽的技术文档和支持服务,包括详细的用户手册、技术指导和售后支持。

    常见问题与解决方案


    - Q:如何判断转换器是否正常工作?
    A:可以通过观察负载电流和输出电压来判断。如果负载电流稳定且输出电压符合预期,则说明转换器正常工作。
    - Q:在低温环境下如何保持高效率?
    A:低温环境下可能会导致效率下降,可以通过加装适当的散热措施来维持较高的工作效率。
    - Q:如何处理过载情况?
    A:过载情况下,建议增加外部保护装置,如熔断器或断路器,以防止损坏设备。

    总结和推荐


    RxxPxxSD系列转换器凭借其出色的性能和安全性,非常适合于各种工业和医疗领域的安全关键型应用。它不仅具备高效的电源转换能力,还具有严格的电气隔离性能,适用于需要高度安全性的应用场合。因此,我们强烈推荐使用这款产品,特别是对安全性和可靠性有严格要求的应用项目。

R15P09S/P/R8参数

参数
输出总功率 -
类型 -
输入电压最小值 15V
特性 SCP
输出电压 9V
开关频率 -
散热方式 -
输出电流最大值 111mA
输出方式 -
转换效率 -
最大容性负载 -
输出电压组数 1
输入电压最大值 16.5V
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售

R15P09S/P/R8厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R15P09S/P/R8数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R15P09S/P/R8 R15P09S/P/R8数据手册

R15P09S/P/R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
