首页  >  产品百科  >  R05P205D/P/R6.4

R05P205D/P/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R05P205D/P/R6.4
供应商: 期货订购
标准整包数: 25

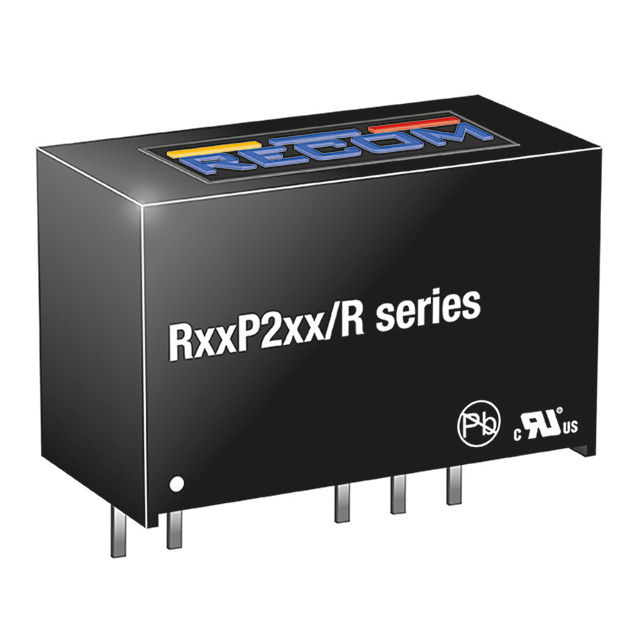

RECOM POWER DC-DC模块 R05P205D/P/R6.4

R05P205D/P/R6.4概述


    产品简介


    RxxP2xx/R 系列 DC/DC 转换器是一款适用于各种安全应用的高效直流到直流转换器。它们具备通过多项国际认证的安全标准,如 IEC/EN/UL/CSA-60950、IEC/EN60601 和 IEC/EN61010-1。这些转换器特别适用于需要强化隔离的应用场景,如医疗设备和实验室仪器。RxxP2xx/R 系列采用 SIP 7 封装,提供单输出和双输出版本,额定功率为 2 瓦特。

    技术参数


    - 输入电压范围:5V、12V、15V、24V
    - 输出电压范围:
    - 单输出版本:3.3V、5V、9V、12V、15V
    - 双输出版本:±3.3V、±5V、±9V、±12V、±15V
    - 最大效率:单输出版本最高可达 88%,双输出版本最高可达 87%
    - 最大负载电容:单输出版本 1200 µF,双输出版本 470 µF
    - 内部工作频率:20 kHz 至 85 kHz
    - 输出纹波和噪声:带宽 20 MHz 下 200 mVp-p
    - 短路保护:可选连续短路保护
    - 隔离电压:
    - /R6.4 版本:6.4 kVDC 隔离
    - /R8 版本:8 kVDC 隔离
    - 绝缘电阻:最小 15 GΩ
    - 隔离电容:最小 1.5 pF,最大 10.0 pF
    - 泄漏电流:最大 0.01 µA
    - 污染等级:PD2
    - 工作温度范围:-40°C 至 +85°C
    - 最高壳温:+105°C
    - 存储湿度:95% RH 最大
    - 包装信息:管装,每管 25 个

    产品特点和优势


    RxxP2xx/R 系列 DC/DC 转换器具有以下几个显著特点和优势:
    1. 高可靠性:通过多个国际认证,如 IEC/EN/UL/CSA-60950、IEC/EN60601 和 IEC/EN61010-1,确保在各种应用中的安全性。
    2. 强化隔离:可选的 6.4 kVDC 或 8 kVDC 隔离电压,适合医疗和实验室设备应用。
    3. 低纹波和噪声:输出纹波和噪声低至 200 mVp-p,保证电源的稳定性。
    4. 宽输入电压范围:支持 5V、12V、15V、24V 输入电压,适用性强。
    5. 低泄漏电流:最大泄漏电流仅为 0.01 µA,减少外部干扰。
    6. 连续短路保护:可选连续短路保护,提高可靠性。

    应用案例和使用建议


    RxxP2xx/R 系列 DC/DC 转换器广泛应用于多种领域,如医疗设备、实验室仪器、工业控制等。这些转换器具有较强的环境适应能力,适用于严苛的工作条件。以下是几种常见的应用场景及使用建议:
    1. 医疗设备:利用其强化隔离特性,可以有效防止电气故障导致的患者伤害。
    2. 实验室仪器:其高效率和低纹波特性有助于提高测量精度。
    3. 工业控制:适用于需要稳定电源供应的场合,如传感器和执行器供电。
    使用建议:
    - 在选择型号时,根据实际应用场景选择合适的输入电压、输出电压和隔离等级。
    - 为了确保系统的可靠性和稳定性,建议将转换器安装在通风良好的环境中,避免过热。
    - 使用 EMC 滤波器(如 L1、C1、C2、C3)以降低电磁干扰。

    兼容性和支持


    RxxP2xx/R 系列 DC/DC 转换器可以与其他标准接口的电子元器件和设备兼容。此外,制造商提供技术支持,包括安装指南、故障排查和产品维护服务。如有需要,用户还可以联系制造商获取详细的工程支持。

    常见问题与解决方案


    1. 问题:电源输出不稳定
    - 解决方法:检查输入电压是否在规定范围内,确认所有连接正确无误,并确保负载不超过规定范围。
    2. 问题:过热
    - 解决方法:检查散热设计是否合理,必要时增加散热片或风扇。
    3. 问题:电源启动困难
    - 解决方法:检查负载电容是否在规定范围内,确认电源线没有接触不良。

    总结和推荐


    RxxP2xx/R 系列 DC/DC 转换器凭借其强大的安全性能、高效稳定的表现和广泛的应用领域,成为众多应用场景的理想选择。无论是医疗设备、实验室仪器还是工业控制系统,该系列转换器都能提供可靠的电源解决方案。因此,我们强烈推荐这款产品给需要高性能电源的用户。

R05P205D/P/R6.4参数

参数
类型 -
特性 SCP
输入电压最大值 5.5V
输出电压组数 2
最大容性负载 -
输出方式 -
转换效率 85%
输入电压最小值 -
开关频率 -
输出电压 5V
散热方式 -
输出总功率 -
输出电流最大值 200mA,200mA
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R05P205D/P/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R05P205D/P/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R05P205D/P/R6.4 R05P205D/P/R6.4数据手册

R05P205D/P/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 176.5468
250+ ¥ 166.6601
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 4413.67
