首页  >  产品百科  >  REC5-0512DRW/H2/A/M/SMD-R

REC5-0512DRW/H2/A/M/SMD-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 5W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg 2:1
供应商型号: SG-REC5-0512DRW/H2/A/M/SMD-R
供应商: 期货订购
标准整包数: 100

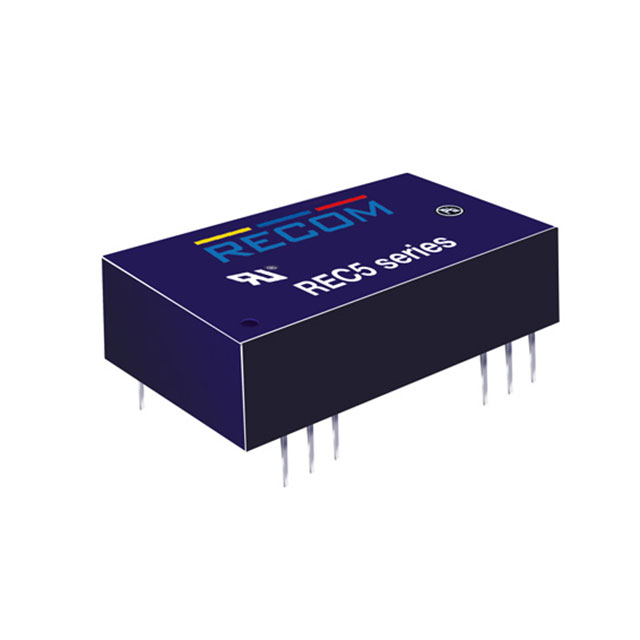

RECOM POWER DC-DC模块 REC5-0512DRW/H2/A/M/SMD-R

REC5-0512DRW/H2/A/M/SMD-R概述


    产品简介


    ECONOLINE DC/DC Converter
    ECONOLINE DC/DC转换器是一款高效能的电源模块,专为工业、医疗及其他高端应用而设计。其基本功能是将一种电压等级转换为另一种电压等级,以满足不同负载的需求。这些转换器具有高隔离度(最高可达6kVDC),广泛应用于各种需要高可靠性及稳定性的电路中。

    技术参数


    - 功率输出: 5瓦
    - 封装方式: DIP24(非导电塑料封装)与SMD(表面贴装技术)
    - 输入电压范围: 2:1与4:1可选
    - 输出电压: 可选3.3V、5V、9V、12V、15V,或±5V、±9V、±12V、±15V
    - 效率: 最高达86%
    - 短路保护: 连续,自动重启
    - 线性调节率: ±0.3%
    - 负载调节率: ±0.6%
    - 最小负载: 10%
    - 启动时间: ≤1秒
    - 额定输入电压下满载时的工作频率: 2:1输入时为120kHz;4:1输入时为200kHz
    - 存储温度范围: -55°C到+125°C
    - 输入滤波器: π型网络
    - 无负载功耗: ≤300mW
    - 隔离电压: 2kVDC(测试值1s)、1000VAC(1分钟)、4kVDC(测试值1s)、2000VAC(1分钟)、6kVDC(测试值1s)、3000VAC(1分钟)
    - 隔离电容: 60pF
    - 隔离电阻: ≥1GΩ
    - 工作温度范围: -40°C到+75°C(自然对流条件下)

    产品特点和优势


    ECONOLINE DC/DC转换器以其高隔离度和连续短路保护功能脱颖而出。特别是其能够承受4kVDC与6kVDC的隔离能力,使得其非常适合医疗、工业等领域应用。此外,该转换器的高效率(最高可达86%)以及低无负载功耗也为其增加了竞争力。

    应用案例和使用建议


    ECONOLINE DC/DC转换器适用于多种应用场景,如医疗设备、通信系统、工业自动化等。例如,在医疗设备中,这些转换器可以用于设备的电源供应,确保设备运行的安全性和稳定性。使用时,建议确保输入电压范围符合实际需求,同时注意选择合适的封装方式以适应不同的安装环境。

    兼容性和支持


    ECONOLINE DC/DC转换器提供了多种选项,包括不同的隔离电压(2kVDC、4kVDC、6kVDC)和封装方式(DIP24、SMD)。这使得用户可以根据具体的应用需求进行灵活的选择。RECOM公司提供了良好的技术支持和服务保障,包括安全认证、使用指导等,以确保用户能够充分利用其性能。

    常见问题与解决方案


    1. 问题: 无负载情况下输出电压不稳。
    - 解决办法: 确保输出端至少有10%的负载,这有助于保持输出电压的稳定性。

    2. 问题: 在高负载情况下,输出电压波动较大。
    - 解决办法: 检查输入电压是否稳定,调整输入滤波器以减少电压波动的影响。

    总结和推荐


    综上所述,ECONOLINE DC/DC转换器凭借其高效率、高隔离度、宽输入电压范围及良好的安全性能,是一款值得推荐的产品。无论是对于工业还是医疗领域的应用,这款转换器都能提供可靠且高效的电源解决方案。建议用户根据具体需求选择合适的型号,并确保遵循制造商的使用指南以获得最佳效果。

REC5-0512DRW/H2/A/M/SMD-R参数

参数
输入电压最大值 9V
输出电压组数 2
输出电流最大值 210mA,210mA
最大容性负载 -
开关频率 -
类型 -
散热方式 -
输入电压最小值 -
转换效率 -
输出总功率 -
输出电压 12V
特性 SCP
输出方式 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 SMD-24
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

REC5-0512DRW/H2/A/M/SMD-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC5-0512DRW/H2/A/M/SMD-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC5-0512DRW/H2/A/M/SMD-R REC5-0512DRW/H2/A/M/SMD-R数据手册

REC5-0512DRW/H2/A/M/SMD-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 240.9459
1000+ ¥ 227.453
库存: 1000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 24094.59
