首页  >  产品百科  >  REC3.5-2405DRW/R8/A/X1

REC3.5-2405DRW/R8/A/X1

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: SCP,UVLO 81% 350mA,350mA 5V 2 36V 通孔安装
供应商型号: ZT-REC3.5-2405DRW/R8/A/X1
供应商: 海外现货
标准整包数: 1

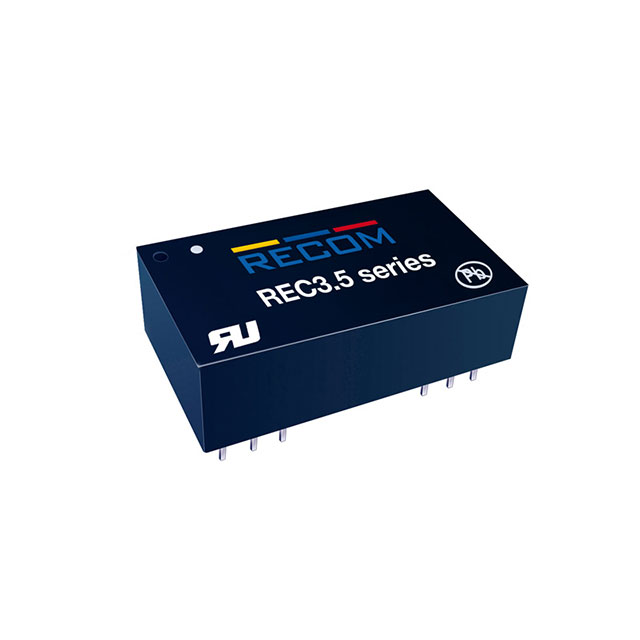

RECOM POWER DC-DC模块 REC3.5-2405DRW/R8/A/X1

REC3.5-2405DRW/R8/A/X1概述

    ECONOLINE DC/DC Converter REC3.5/R 产品技术手册

    1. 产品简介


    ECONOLINE DC/DC Converter REC3.5/R 是一款高效的直流到直流转换器,适用于多种工业和医疗应用。它具备高隔离电压(8kVDC 或 10kVDC)、宽输入范围(2:1)和低输出纹波噪声等特性,适用于高压监控电路、电源计量设备和绝缘功率供应等场合。该系列产品通过了多项国际安全认证,确保了在严苛环境下的稳定运行。

    2. 技术参数


    - 隔离电压:8kVDC(4kVAC/1分钟)或 10kVDC(5kVAC/1分钟)
    - 输入电压范围:2:1(9 - 18V、18 - 36V、36 - 75V)
    - 输出电压精度:±2%
    - 负载调节率:±0.6%
    - 输入浪涌:最大 16V(5V 型)、25V(12V 型)、50V(24V 型)、100V(48V 型)
    - 输出纹波和噪声:150mVp-p 最大值
    - 瞬态响应:1ms 典型值
    - 开关频率:最小 150kHz,最大 500kHz
    - 无负载功耗:400mW 最大值
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:95% RH

    3. 产品特点和优势


    - 高隔离电压:提供 8kVDC 或 10kVDC 的强化隔离,适合高压监控电路、电源计量设备和绝缘功率供应等应用。
    - 宽输入范围:支持 2:1 输入电压范围(9 - 75V),满足不同应用场景的需求。
    - 超低输出纹波和噪声:输出纹波和噪声最大为 150mVp-p,确保信号的纯净度。
    - 高效率:最高效率可达 86%,且具有 140% 额定功率短时过载能力。
    - 强化隔离变压器:具有 20pF 的隔离电容,适用于低泄漏应用。

    4. 应用案例和使用建议


    - 应用案例:可用于高压监控电路、电源计量设备和绝缘功率供应等场合。例如,在医疗设备中用于医疗电源系统,确保高可靠性。
    - 使用建议:为确保最佳性能,建议将输入电容器和输出电容器按要求连接。对于大型容性负载或启动电流较高的应用,可使用短时过载功能以应对。

    5. 兼容性和支持


    - 兼容性:该系列转换器采用标准的 DIP24 封装,与市面上常见的 PCB 设计兼容。
    - 支持:RECOM 提供全面的技术支持和售后服务,包括详细的用户手册和应用指南。

    6. 常见问题与解决方案


    - 问题 1:如何处理输出电压不稳定?
    - 解决方案:检查输入电压是否超出规定范围,确认负载条件是否正确,并检查外部电容是否符合要求。
    - 问题 2:启动时无法正常工作?
    - 解决方案:检查输入电压是否符合要求,确保外部电容不超过最大容性负载限制。

    7. 总结和推荐


    ECONOLINE DC/DC Converter REC3.5/R 在设计上注重性能和稳定性,特别是在高压和医疗应用方面表现出色。其高隔离电压和宽输入范围使其适用于多种关键应用。我们强烈推荐在需要高性能直流到直流转换的应用中使用该产品。

REC3.5-2405DRW/R8/A/X1参数

参数
开关频率 -
输出总功率 -
输出电压 5V
最大容性负载 -
特性 SCP,UVLO
输出电压组数 2
转换效率 81%
散热方式 -
类型 -
输出方式 -
输入电压最小值 -
输出电流最大值 350mA,350mA
输入电压最大值 36V
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC3.5-2405DRW/R8/A/X1厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3.5-2405DRW/R8/A/X1数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3.5-2405DRW/R8/A/X1 REC3.5-2405DRW/R8/A/X1数据手册

REC3.5-2405DRW/R8/A/X1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.0062 ¥ 645.3116
库存: 0
起订量: 1 增量: 15
交货地:
最小起订量为:1
合计: ¥ 0
