REC10-1205DRW/H2/A/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'ECONOLINE\' DIP24 2kV reg 2:1
供应商型号: SG-REC10-1205DRW/H2/A/M
供应商: 期货订购
标准整包数: 15

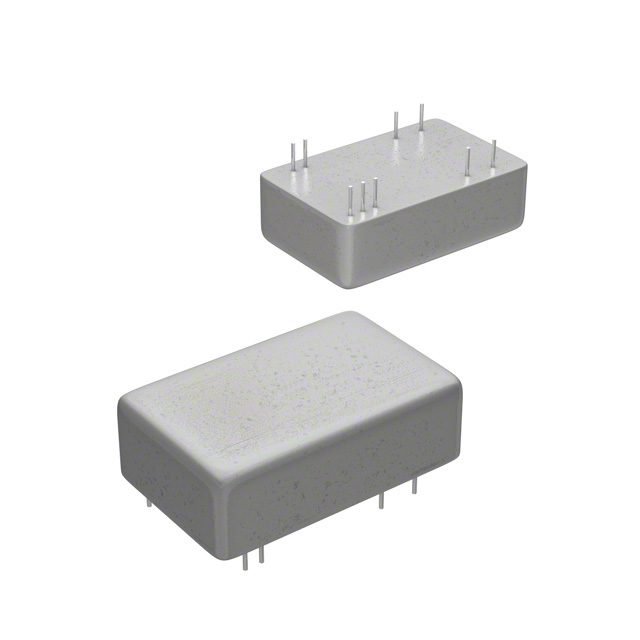

RECOM POWER DC-DC模块 REC10-1205DRW/H2/A/M

REC10-1205DRW/H2/A/M概述


    产品简介


    ECONOLINE DC/DC Converter REC10
    ECONOLINE系列DC/DC转换器以其高性能和高可靠性著称。这款产品是专为工业和医疗应用设计的,采用10瓦功率输出,具备单输出和双输出版本。REC10具有多种封装选项,包括DIP24封装和SMD封装,便于在不同应用场景中灵活选择。此外,它还提供了2KVDC和3KVDC两种隔离选项,使其成为处理高压和高精度需求的理想选择。

    技术参数


    - 输入电压范围:2:1版本(9-18V,18-36V,36-75V);4:1版本(9-36V,18-75V)
    - 输出电压及电流:可选3.3V/5V/12V/15V单输出,或±5V/±12V/±15V双输出
    - 效率:高达87%
    - 最大电容负载:2200µF
    - 输入浪涌电压:12V输入下为36VDC,24V输入下为50VDC,48V输入下为100VDC
    - 隔离电压:2000VDC(标准),3000VDC(可选)
    - 隔离电阻:最小值为1GΩ
    - 过载保护:150%额定功率
    - 短路保护:连续且自动重启
    - 启动时间:300毫秒
    - 工作温度范围:4:1版本为-40°C到+71°C;2:1版本为-40°C到+81°C
    - 存储温度范围:-55°C到+105°C
    - 相对湿度:最大95%RH

    产品特点和优势


    REC10系列DC/DC转换器具备多种独特的功能和优势:
    1. 远程控制:通过远程控制引脚实现开关控制。
    2. 同步整流:对于3.3V和5V输出,采用同步整流技术以提高效率。
    3. 灵活性强:提供DIP24和SMD封装选项,便于不同应用需求的选择。
    4. 高效能:最高效率可达87%,保证在不同负载条件下的稳定输出。
    5. 广泛适用性:适用于工业和医疗设备等多种应用场景,如测量仪器、通信设备、自动化控制系统等。
    6. 高隔离度:提供2KVDC和3KVDC两种隔离选项,确保安全运行。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:REC10转换器可以为传感器、执行器和其他控制器提供稳定的电源,尤其适合需要高隔离度和高效能的应用场景。
    2. 医疗设备:由于其高可靠性和安全性,可用于各种医疗设备,如心电图机、血压计等。
    3. 通信设备:可用于路由器、交换机等通信设备,确保设备在不同环境下的稳定运行。
    使用建议
    1. 热管理:由于最大壳温限制为100°C,建议在设计时考虑良好的散热措施,如增加散热片或采用强制风冷。
    2. 选择合适的电容:为了确保稳定的输出,选择合适容量的电容尤为重要。根据产品手册中的推荐值进行选择。
    3. 注意输入浪涌电压:在选择输入电源时,要注意不要超过规定的浪涌电压限制,以免损坏设备。
    4. 隔离电阻测试:定期检测隔离电阻,确保其始终大于1GΩ,以保持良好的绝缘效果。

    兼容性和支持


    REC10转换器与市场上主流的电子设备和系统高度兼容,易于集成。厂商提供了详尽的技术支持和售后服务,包括详细的安装指南、使用手册和应用笔记。此外,客户还可以通过官方渠道获取技术支持和维修服务。

    常见问题与解决方案


    1. 启动时间较长:
    - 解决方案:确保输入电压稳定,并检查外部电路连接是否正确。
    2. 输出电压不稳:
    - 解决方案:检查输入电压是否在规定范围内,确认电容容量是否符合要求。
    3. 过载保护频繁触发:
    - 解决方案:减小负载电流或更换更大功率的转换器。
    4. 无法远程控制:
    - 解决方案:检查控制线路连接是否正确,确保控制信号在规定电压范围内。

    总结和推荐


    综上所述,ECONOLINE系列DC/DC转换器REC10在工业和医疗领域拥有广泛的适用性和强大的性能表现。其高效率、远程控制功能、多种隔离选项和高可靠性使其成为各种应用场景的理想选择。我们强烈推荐此款产品用于对电源稳定性要求较高的设备中,特别是在需要高压隔离和高效能输出的应用场景。
    以上是对ECONOLINE系列DC/DC转换器REC10的技术手册内容进行整理后生成的高质量文章。希望这些信息能够帮助您更好地了解该产品的特性和应用场景。

REC10-1205DRW/H2/A/M参数

参数
输出电压 5V
开关频率 -
散热方式 -
输出总功率 -
输出电流最大值 1A,1A
特性 Remote On/Off,OCP,SCP
最大容性负载 -
输入电压最大值 18V
输出方式 -
转换效率 -
输出电压组数 2
类型 -
输入电压最小值 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC10-1205DRW/H2/A/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC10-1205DRW/H2/A/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC10-1205DRW/H2/A/M REC10-1205DRW/H2/A/M数据手册

REC10-1205DRW/H2/A/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 332.1577
150+ ¥ 313.5568
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 4982.36
