RV-153.3D/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' DIP24 Mini 6kV unreg
供应商型号: SG-RV-153.3D/P
供应商: 期货订购
标准整包数: 15

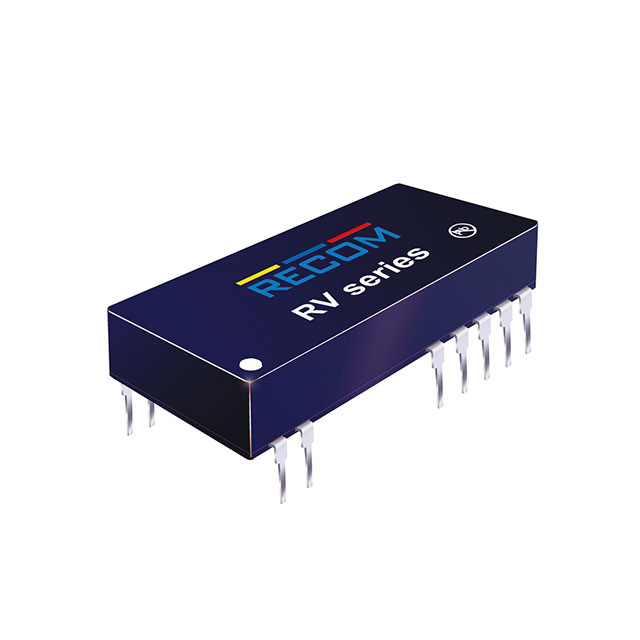

RECOM POWER DC-DC模块 RV-153.3D/P

RV-153.3D/P概述

    # 产品介绍:RECOM ECO-1 Unregulated Converters

    产品简介


    RECOM ECO-1 系列是专为高度精密的工业、测试和测量设备以及医疗设计而打造的无源 DC/DC 转换器。这些转换器以其极高的隔离度和小巧的尺寸而著称,非常适合那些对空间利用有严格要求的应用场合。该系列提供单输出和双输出版本,能够满足广泛的电压和电流需求。
    主要功能
    - 高达 82% 的转换效率
    - 最大工作温度范围 -40°C 至 +90°C
    - 满载情况下的额定隔离电压高达 6kVDC/1秒
    - 可选的连续短路保护功能
    应用领域
    - 工业设备
    - 测试和测量设备
    - 医疗设备
    - IGBT(绝缘栅双极型晶体管)驱动电路

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | ±10% |
    | 内部工作频率 | 20kHz 到 85kHz |
    | 输出纹波和噪声 | 200mVp-p |
    | 效率 | 最高可达 82% |
    | 输出准确性 | ±5.0% |
    | 线路调节率 | ±1.2% (典型值) |
    | 负载调节率 | 20.0%最大 |
    | 空间占用 | DIP24封装 |
    | 重量 | 9.0g (典型值) |

    产品特点和优势


    RECOM ECO-1 系列无源 DC/DC 转换器具有许多独特的功能和优势,使其在市场上具备强大的竞争力:
    - 高隔离度:具备高达 6kVDC/1秒的隔离能力,适用于高可靠性需求的应用。
    - 空间节约:采用DIP24封装,非常适用于空间有限的设计。
    - 高效率:高达 82% 的转换效率,有效降低功耗。
    - 低隔离电容:提供极低的隔离电容,有助于减少干扰。

    应用案例和使用建议


    应用案例
    RECOM ECO-1 系列常用于需要高可靠性和精确控制的工业设备中,例如用于控制电机的系统,或者医疗设备中对电源稳定性的要求较高的应用。
    使用建议
    - 电路布局:确保转换器周围的走线尽可能短,以减小电磁干扰。
    - 散热设计:对于高负载运行,建议使用散热片或其他散热措施,以提高稳定性。
    - 短路保护:在某些应用场景下,可以考虑使用带短路保护功能的型号,以增加系统的安全性。

    兼容性和支持


    - 兼容性:RECOM ECO-1 系列产品可与其他标准 DC/DC 转换器和电源系统配合使用,无需额外适配器。
    - 支持:RECOM 提供详细的安装指南和技术支持文档,帮助客户顺利完成集成和调试过程。如果遇到问题,可联系官方技术支持获得进一步的帮助。

    常见问题与解决方案


    问题1:启动时有异常噪音
    解决方案:检查输入电压是否稳定,排除外部干扰源,并确认是否有正确的接地。
    问题2:输出电压不稳定
    解决方案:检查负载变化是否频繁,适当调整线路布局以减小干扰;同时检查输入电压是否在正常范围内。
    问题3:转换效率较低
    解决方案:检查输入电压是否在推荐的工作范围内,确保没有不必要的负载消耗。

    总结和推荐


    综上所述,RECOM ECO-1 系列无源 DC/DC 转换器是一款高效、可靠的产品,特别适合需要高隔离度和紧凑设计的应用场景。其高转换效率、卓越的性能以及多样化的输出选项使其成为工业、测试、测量和医疗领域的理想选择。因此,强烈推荐将此产品应用于相关项目中。

RV-153.3D/P参数

参数
特性 SCP
输入电压最大值 16.5V
输出电流最大值 300mA,300mA
输出方式 -
转换效率 75%
最大容性负载 -
输出电压组数 2
输入电压最小值 -
输出总功率 -
类型 -
开关频率 -
散热方式 -
输出电压 3.3V
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RV-153.3D/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RV-153.3D/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RV-153.3D/P RV-153.3D/P数据手册
