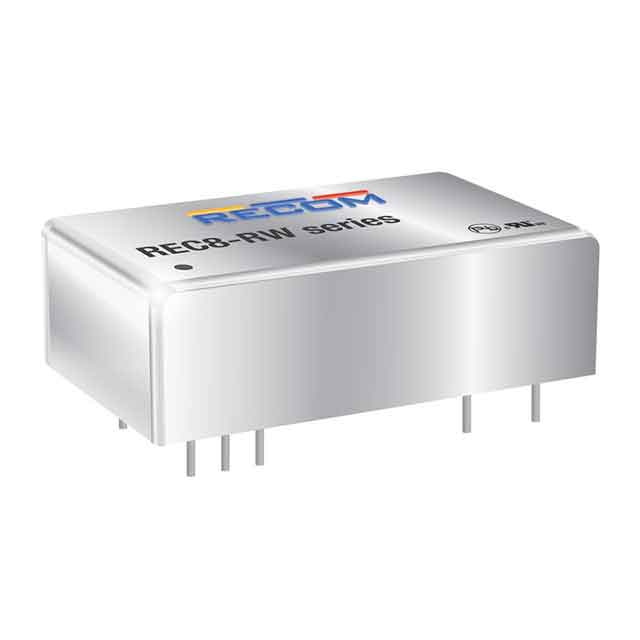

REC8-2405DRW/H2/A/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'ECONOLINE\' DIP24 2kV reg 2:1
供应商型号: SG-REC8-2405DRW/H2/A/M
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC8-2405DRW/H2/A/M

REC8-2405DRW/H2/A/M概述


    产品简介


    ECONOLINE系列的REC8 DC/DC转换器是一款高效、可靠的产品,适用于工业和医疗领域的高功率需求。该转换器提供单输出和双输出版本,拥有2KVDC和3KVDC隔离选项,适合需要高度隔离的应用。REC8转换器采用DIP24和SMD封装,可通过远程控制引脚进行灵活操作。它具备高效率、短路保护及宽输入电压范围等特性,能够应对各种复杂的应用场景。

    技术参数


    | 规格项目 | 参数值 |

    | 输入电压范围 | 4.5-9V, 9-18V, 18-36V, 36-75V |
    | 输出电压 | 3.3V, 5V, 12V, 15V, ±5V, ±12V, ±15V |
    | 输出电流 | 800mA至1600mA(具体根据型号) |
    | 效率 | 高达87%(具体根据型号) |
    | 宽输入电压范围 | 2:1和4:1可选 |
    | 隔离电压 | 2000VDC(2kVDC), 3000VDC(3kVDC) |
    | 线性电压调节范围 | 单输出±0.5%,双输出±1.2% |
    | 负载电压调节范围 | 单输出±0.5%,双输出±1.2% |
    | 最小负载 | 0% |
    | 启动时间 | 300毫秒典型 |
    | 工作温度范围 | -40°C至+85°C(自由空气对流) |
    | 存储温度范围 | -55°C至+105°C |
    | 认证 | EN 60950-1, UL 60950-1, EN 60601-1 |

    产品特点和优势


    REC8 DC/DC转换器具有以下几个显著的特点和优势:
    1. 高效率:最大效率可达87%,有效降低能耗,提高系统整体效率。
    2. 高隔离度:提供2KVDC和3KVDC两种隔离选项,确保电路安全稳定运行。
    3. 宽输入电压范围:2:1和4:1输入电压范围,适用于多种不同的电源环境。
    4. 连续短路保护:具备自动重启功能,可在出现短路时保持系统稳定。
    5. 远程控制引脚:便于远程监控和操作,提高系统的灵活性。
    6. 全面的保护机制:包括过载保护、短路保护、输入浪涌电压保护等,提升系统的可靠性和稳定性。

    应用案例和使用建议


    REC8 DC/DC转换器广泛应用于工业自动化、通信设备、医疗仪器等领域。以下是一些典型的使用场景和建议:
    - 工业自动化:适用于工厂自动化设备,如PLC控制系统、传感器模块等,由于其高效率和高隔离度,可以确保设备在恶劣环境中稳定运行。
    - 通信设备:可用于路由器、交换机等通信设备中,满足高可靠性要求。建议在安装过程中注意散热设计,以保证长期稳定运行。
    - 医疗仪器:适用于医疗设备,如监护仪、输液泵等。推荐使用高隔离度型号(如H3),以增强安全性。

    兼容性和支持


    REC8 DC/DC转换器与多数标准接口兼容,可以在不同类型的电路板上使用。RECOM公司提供全面的技术支持和售后服务,包括在线技术支持、电话咨询、邮件服务等,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:启动时间较长
    - 解决方法:检查输入电压是否在额定范围内,确认连接无误后再次尝试。
    2. 问题:输出电压不稳定
    - 解决方法:检查负载变化是否过大,若超出规定范围,调整负载或更换更高功率型号。
    3. 问题:温升过高
    - 解决方法:增加散热措施,如加装散热片或风扇,改善通风条件。

    总结和推荐


    REC8 DC/DC转换器以其高效、可靠的性能,适用于广泛的工业和医疗应用。其高隔离度、宽输入电压范围和全面的保护机制使其在市场上具备很强的竞争优势。对于追求高性能和高可靠性的用户,强烈推荐使用REC8 DC/DC转换器。

REC8-2405DRW/H2/A/M参数

参数
开关频率 -
最大容性负载 -
转换效率 84%
类型 -
输出方式 -
散热方式 -
输入电压最小值 -
特性 Remote On/Off,OCP,SCP
输出电流最大值 800mA,800mA
输入电压最大值 36V
输出电压 5V
输出电压组数 2
输出总功率 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC8-2405DRW/H2/A/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC8-2405DRW/H2/A/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC8-2405DRW/H2/A/M REC8-2405DRW/H2/A/M数据手册

REC8-2405DRW/H2/A/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 261.5145
150+ ¥ 246.8697
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 3922.71
