首页  >  产品百科  >  R1S8-2405/E-R

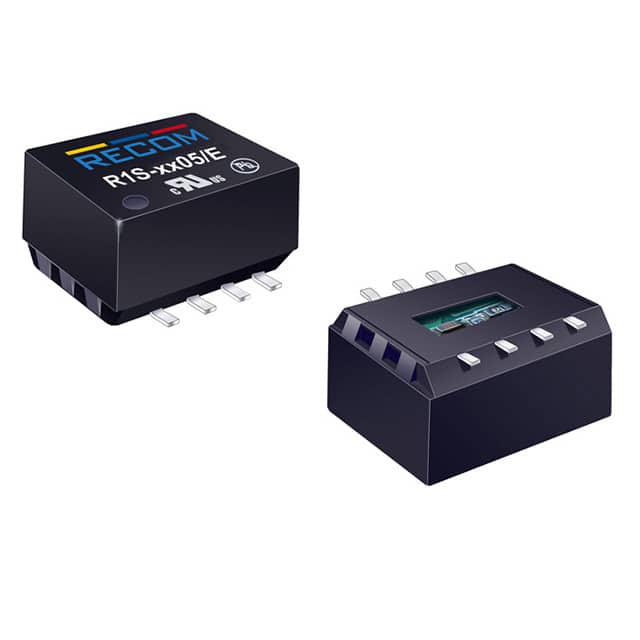

R1S8-2405/E-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1S8-2405/E-R
供应商: 期货订购
标准整包数: 500
RECOM POWER DC-DC模块 R1S8-2405/E-R

R1S8-2405/E-R概述

    R1S/E 系列 DC/DC 转换器技术手册

    产品简介


    R1S/E 系列是 RECOM 公司生产的一种全封装开放式框架无调节 DC/DC 转换器。这款转换器专为提供出色的低负载效率和宽泛的工作温度范围而设计,广泛应用于电池供电系统、绿色能源项目以及需要高效率和节省板载空间的一般隔离/转换直流电源系统中。其额定功率为 1W,采用 SMD 封装,符合 RoHS 标准,并通过了 EN60950-1 和 UL60950-1 安全认证,提供三年质保。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | 3.3V, 5V, 12V, 24V ±5% max. |
    | 线电压调整率 | 3.3V, 5V, 12V, 24V 1.2% max. |
    | 负载调整率 | 10% to 100% 15% max. |
    | 输出纹波和噪声(20MHz 带宽) | 50mVp-p typ., 100mVp-p max. |
    | 工作频率(输入电压标称值) | 20kHz min. / 90kHz max. |
    | 效率 | 见选型指南 |
    | 最小负载 | 10% 最小负载规格有效 |
    | 隔离电压(测试 1 秒) | 1000 VDC |
    | (耐压 1 分钟) | 500VAC / 60Hz |
    | H-Suffix 隔离电压(测试 1 秒) | 2000 VDC |
    | H-Suffix (耐压 1 分钟) | 1000VAC / 60Hz |
    | 隔离电容 | 75pF max. |
    | 隔离电阻(Viso=500V) | 10GΩ min. |
    | 短路保护 | 1 秒 |
    | 工作温度范围 | -40°C to +100°C |
    | 存储温度范围 | -55°C to +125°C |
    | 表面贴装温度 | RoHS 合规 245°C (30 秒),峰值 255°C (5秒)最大 |
    | 汽相工艺温度 | 230°C (90 秒)最大 |
    | 相对湿度 | 95% RH |

    产品特点和优势


    - 高效率:在全负载情况下可达到 82% 的效率。
    - 宽输入范围:支持 1:1 输入范围。
    - 隔离选项:提供 1kVDC 和 2kVDC 的隔离电压选择。
    - 安全认证:通过 EN60950-1 和 UL60950-1 认证。
    - 温度范围广:可在 -40°C 到 +100°C 的温度范围内工作。
    - 环保材料:符合 RoHS 标准。
    - 坚固耐用:具备短路保护功能,可在 1 秒内自动恢复。
    - 长寿命:平均无故障时间(MTBF)达到 3459 x 10³ 小时(+25°C),756 x 10³ 小时(+100°C)。

    应用案例和使用建议


    应用案例:R1S/E 系列广泛应用于工业控制系统、通信设备、医疗设备以及汽车电子等领域。例如,在电池供电系统中,由于其高效能,可以显著延长电池使用寿命;在绿色能源项目中,R1S/E 可以将太阳能板或其他新能源产生的不规则直流电转换成稳定的直流输出,保证系统的可靠运行。
    使用建议:为了确保最佳性能,建议在进行系统设计时根据实际需求选择合适的输入电压和输出电压组合。同时,要注意遵循制造商的推荐操作条件,以确保产品的稳定性和寿命。对于特殊环境下的应用,如高温或低温环境,建议提前咨询制造商获取更多技术支持和指导。

    兼容性和支持


    - 兼容性:R1S/E 系列与多种电子设备和系统具有良好的兼容性,特别是那些需要高效率、高隔离度和稳定输出的应用场合。
    - 支持:RECOM 公司为其产品提供全面的技术支持,包括详细的安装指南、使用手册和应用笔记。此外,对于安全关键应用,如生命支持系统,用户需事先获得 RECOM 的书面同意。

    常见问题与解决方案


    - 问题 1:如何确定最佳的输入电压?
    - 解答:建议根据具体应用场景中的负载需求和电源供应情况来选择最合适的输入电压。一般情况下,选择标称输入电压范围内的一个值即可,例如 3.3V、5V、12V 或 24V。
    - 问题 2:如何处理设备过热问题?
    - 解答:如果发现设备工作温度过高,首先检查是否工作环境超出规定范围。若环境温度正常,则考虑增加散热措施,如加装散热片或风扇。

    总结和推荐


    综合评估:R1S/E 系列 DC/DC 转换器凭借其高效率、宽输入范围、良好隔离性能及广温度范围等优势,在多个应用场景中表现优异。特别是在需要紧凑、高效、可靠电源解决方案的领域,该系列产品无疑是一个值得信赖的选择。
    推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐 R1S/E 系列 DC/DC 转换器用于需要高效率、高可靠性且适用于严苛工作环境的各种工业和商业应用。

R1S8-2405/E-R参数

参数
最大容性负载 -
输出电流最大值 200mA
类型 -
输出电压组数 1
特性 SCP
转换效率 -
输出电压 5V
输入电压最小值 -
输出方式 -
开关频率 -
散热方式 -
输入电压最大值 26.4V
输出总功率 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1S8-2405/E-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S8-2405/E-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S8-2405/E-R R1S8-2405/E-R数据手册

R1S8-2405/E-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 78.6013
5000+ ¥ 74.1996
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 39300.65
