R24P23.3D/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R24P23.3D/R6.4
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R24P23.3D/R6.4

R24P23.3D/R6.4概述

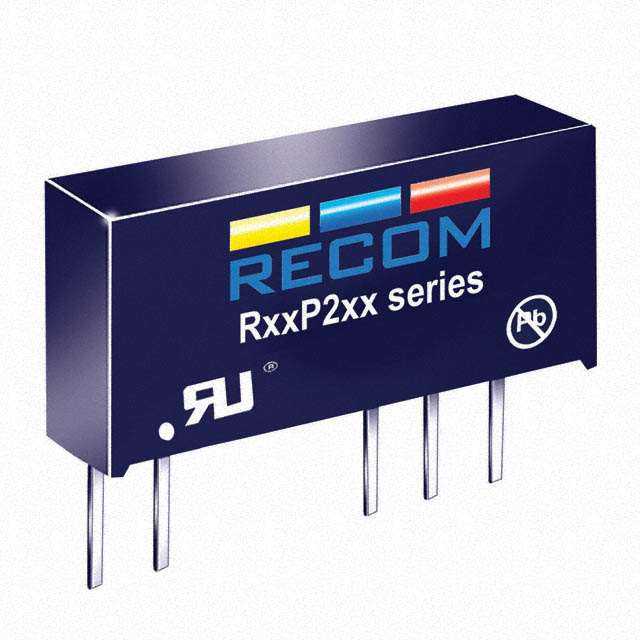

    # RECOM RxxP2xx/R 系列DC/DC转换器

    产品简介


    RECOM RxxP2xx/R系列DC/DC转换器是经过多项国际认证的安全型转换器,特别适用于需要安全隔离的应用场合。此系列转换器符合包括IEC/EN/UL/CSA-60950在内的多个标准,同时满足医疗(IEC/EN60601)和实验室(IEC/EN61010)设备的严格要求。它们具备单输出和双输出两种版本,具有非常低的隔离电容,并且可选配持续短路保护。

    技术参数


    以下是RECOM RxxP2xx/R系列DC/DC转换器的关键技术参数:
    - 功率输出: 2瓦特
    - 封装形式: SIP 7
    - 输入电压范围: 5VDC、12VDC、15VDC、24VDC
    - 输出电压: 3.3V、5V、9V、12V、15V(单输出),±3.3V、±5V、±9V、±12V、±15V(双输出)
    - 最大负载电流: 600mA(3.3V单输出),400mA(5V单输出),222mA(9V单输出),167mA(12V单输出),133mA(15V单输出),±300mA(±3.3V双输出),±200mA(±5V双输出),±111mA(±9V双输出),±85mA(±12V双输出),±66mA(±15V双输出)
    - 效率: 在25℃条件下,典型值为72%-87%
    - 隔离电压: 单输出:6.4kVDC或8kVDC;双输出:3.2kVAC/60Hz或4kVAC/60Hz
    - 最大隔离电容: 1.5pF至10.0pF
    - 绝缘电阻: ≥15GΩ
    - 泄漏电流: ≤0.01μA
    - 环境温度范围: -40°C 至 +85°C
    - 最大外壳温度: +105°C
    - 储存温度范围: -55°C 至 +125°C
    - 存储湿度: ≤95%RH
    - 重量: 4.3g

    产品特点和优势


    - 安全认证:RxxP2xx/R系列转换器通过了多项国际安全认证,适合于高可靠性需求的应用环境。
    - 高隔离度:具备高达8kVDC的隔离电压,可确保电路的安全运行。
    - 低功耗:采用高效设计,转换效率可达87%,在全负载下仍能保持高效率。
    - 低电容隔离:非常低的隔离电容减少了噪声干扰。
    - 宽输入电压范围:适应多种不同的电源环境。
    - 可选短路保护:提供持续短路保护功能,增强了系统的稳定性。
    - 尺寸小巧:SIP 7封装使其易于集成到各种设备中。

    应用案例和使用建议


    应用案例
    RECOM RxxP2xx/R系列DC/DC转换器广泛应用于医疗设备、测试仪器、实验室设备和信息通信技术等领域。这些转换器在医疗领域的应用尤其重要,因为它们能够确保患者的安全并提供稳定可靠的电源。
    使用建议
    - 在选择具体型号时,应根据实际应用需求选择合适的输入和输出电压,以达到最佳效率。
    - 为了提高可靠性,建议在电源线路上添加滤波元件,以减少电磁干扰。
    - 在高温环境下使用时,要注意散热设计,以避免温度过高影响转换器的工作性能。

    兼容性和支持


    RECOM RxxP2xx/R系列转换器提供了详细的机械和电气规格,易于与其他标准部件配合使用。RECOM公司提供了详尽的技术文档和客户支持,确保用户能够快速上手并充分利用这些转换器的功能。

    常见问题与解决方案


    常见问题
    1. 转换器的输出电压波动大
    2. 在高温环境下转换效率下降
    3. 输出负载能力不足
    解决方案
    1. 检查输入电压是否稳定,必要时使用稳压器。
    2. 改善散热设计,增加散热片或者使用散热风扇。
    3. 选择合适型号的转换器,确保其负载能力满足需求。

    总结和推荐


    RECOM RxxP2xx/R系列DC/DC转换器凭借其高性能和安全性,成为许多专业应用的理想选择。这款转换器不仅具有出色的安全性能和高效的电源转换能力,还具备宽泛的输入电压范围和优良的机械设计。无论是医疗设备还是信息通信技术领域,RECOM RxxP2xx/R系列都是一款值得推荐的产品。

R24P23.3D/R6.4参数

参数
输出电压 3.3V
输入电压最大值 26.4V
输出总功率 -
散热方式 -
特性 -
输出电压组数 2
输出电流最大值 300mA,300mA
转换效率 80%
开关频率 -
输入电压最小值 24V
类型 -
输出方式 -
最大容性负载 -
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售

R24P23.3D/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R24P23.3D/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R24P23.3D/R6.4 R24P23.3D/R6.4数据手册

R24P23.3D/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
