首页  >  产品百科  >  R1SE-0505/H2-R

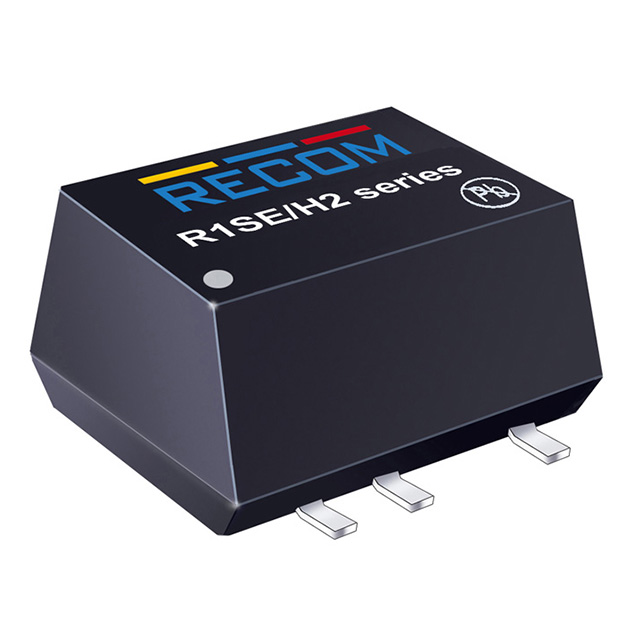

R1SE-0505/H2-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 2kV unreg
供应商型号: SG-R1SE-0505/H2-R
供应商: 国内现货
标准整包数: 500
RECOM POWER DC-DC模块 R1SE-0505/H2-R

R1SE-0505/H2-R概述

    # RECOM Power R1SE/H2 系列 1W 无调节 DC/DC 转换器技术手册

    产品简介


    RECOM Power 的 R1SE/H2 系列是功率为1瓦的无调节DC/DC转换器。这些转换器以其紧凑的SMD封装、卷带式包装和宽泛的工作温度范围(从-40°C到+100°C)而著称。该系列的特点包括高效率(最高可达76%)、超高的隔离电压(2kVDC/1秒测试),并且已通过多项安全认证,如UL60950-1和CAN/CSA-C22.2 No. 60950-1-07认证。

    技术参数


    - 输入电压范围:±10%
    - 内部工作频率:20kHz至100kHz
    - 输出纹波和噪声:20MHz带宽下50mVp-p至100mVp-p
    - 效率:不同型号的效率有所不同,具体请参见型号选择指南
    - 输出精度:-2.0%典型值 / ±5.0%最大值
    - 线性调整率:±1.0%典型值 / ±1.5%最大值
    - 负载调整率:6.0%典型值 / 10.0%最大值
    - 隔离电压:I/P到O/P测试,2kVDC
    - 隔离电阻:Viso = 500V时,最小10GΩ
    - 隔离电容:最大75pF
    - 工作温度范围:全负载情况下,从-40°C到+100°C
    - 工作海拔:2000米
    - 工作湿度:非凝结,最大95%RH
    - 平均无故障时间(MTBF):在+25°C条件下,约为2992小时;在+85°C条件下,约为955小时
    - 引脚连接:
    - Pin 1: -Vin
    - Pin 2: +Vin
    - Pin 4: -Vout
    - Pin 5: +Vout
    - Pin 8: NC (无连接)

    产品特点和优势


    R1SE/H2 系列的优点在于其紧凑的设计、高效的电源转换能力和广泛的适用温度范围。这些特性使得它们非常适合在恶劣环境下工作的工业应用,同时其价格也相对较低,这得益于大规模生产和半自动化组装带来的成本效益。此外,这些转换器已经过严格的测试和认证,确保了其可靠性与安全性。

    应用案例和使用建议


    应用场景
    这些转换器常用于工业自动化、医疗设备、通信系统及各种需要稳定直流电源的场合。例如,在一些要求高可靠性的环境监测设备中,R1SE/H2 系列可以作为主要的电源模块,提供稳定且高效的电力支持。
    使用建议
    - 为了获得最佳性能,建议在启动时对电容负载进行逐步增加,以防止对转换器造成损害。
    - 对于需要符合EMC标准的应用,建议参考提供的EMC滤波器配置表,合理选择组件,以减少电磁干扰。

    兼容性和支持


    R1SE/H2 系列转换器设计成与多种电路板布局兼容。RECOM公司提供了详尽的技术文档和客户支持服务,确保用户能够顺利集成这些转换器到他们的项目中。如果您有任何疑问或需要帮助,可以联系RECOM的技术支持团队获取指导。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:启动时出现不稳定
    - 解决方案:逐步增加电容负载,避免瞬间大电流冲击。

    - 问题:输出电压偏离目标值
    - 解决方案:检查输入电压是否在规定范围内,确认负载情况,并参考手册中的调整方法。
    - 问题:EMI干扰
    - 解决方案:参照提供的EMC滤波器配置表进行调整,必要时可联系技术支持。

    总结和推荐


    综上所述,RECOM Power R1SE/H2 系列DC/DC转换器具备高效能、宽工作温度范围和低成本的优势,特别适合应用于需要高可靠性和良好散热特性的工业环境中。我们强烈推荐此系列转换器给那些需要稳定电源供应并寻求性价比极高的应用场合。

R1SE-0505/H2-R参数

参数
输出电压 5V
输出电流最大值 200mA
输入电压最小值 4.5V
转换效率 -
输出方式 Fixed
开关频率 100KHz
特性 -
类型 -
输入电压最大值 5.5V
输出总功率 1W
输出电压组数 1
最大容性负载 -
散热方式 -
长*宽*高 12.75mm*10.7mm*6.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1SE-0505/H2-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1SE-0505/H2-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1SE-0505/H2-R R1SE-0505/H2-R数据手册

R1SE-0505/H2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 26.796
2000+ ¥ 25.6795
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 13398
