首页  >  产品百科  >  RKZE-0512D

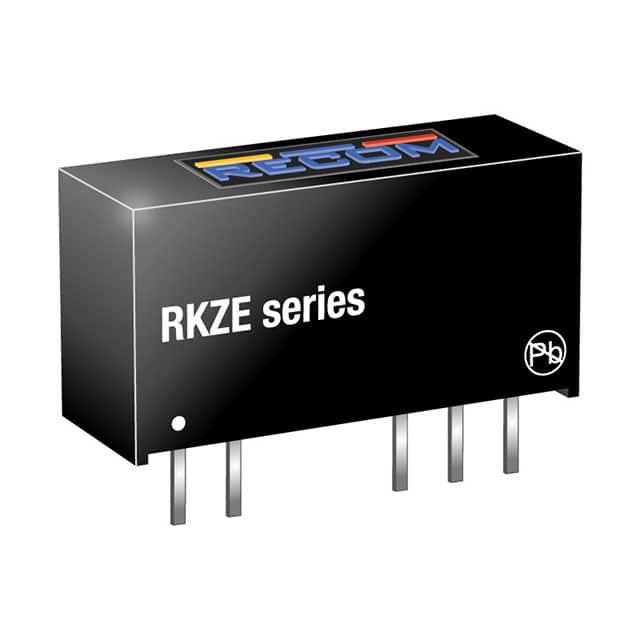

RKZE-0512D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 3kV unreg
供应商型号: 919-RKZE-0512D
供应商: Mouser
标准整包数: 1
RECOM POWER DC-DC模块 RKZE-0512D

RKZE-0512D概述

    RECOM Power RKZE系列DC/DC转换器技术手册

    1. 产品简介


    RECOM Power公司的RKZE系列是一款低成本2W直流-直流(DC/DC)转换器,采用标准SIP7封装。这些转换器适用于价格敏感型工业、测试测量和高容量应用。RKZE系列具有1W高隔离供电升级到2W的能力,同时提供了3kVDC的标准隔离电压,可选的4kVDC隔离版本为某些特定应用提供更高的安全性。

    2. 技术参数


    - 输入电压范围: ±10%
    - 输出电压选项: 5V、9V、12V、15V(单输出);±5V、±12V、±15V(双输出)
    - 最大输出电流: 单输出:400mA(5V)、222mA(9V)、167mA(12V)、133mA(15V);双输出:200mA(5V)、84mA(12V)、66mA(15V)
    - 效率: 单输出型号的效率在典型条件下介于81%至88%之间,双输出型号的效率介于83%至85%之间
    - 启动时间: 10ms
    - 输出纹波和噪声: 75mVp-p至150mVp-p
    - 工作温度范围: -40°C至+80°C
    - 温度系数: ±0.01%/K
    - 认证: IEC/EN62368-1, EN55032, EN55024合规

    3. 产品特点和优势


    - 成本效益: 高性价比的2W DC/DC转换器,适合价格敏感的应用。
    - 兼容性强: 与RK和RH系列转换器引脚兼容,方便进行性能升级。
    - 高隔离度: 提供3kVDC(标准)或4kVDC(选项)的隔离电压,增强电气安全。
    - 灵活配置: 可选择单输出或双输出型号,满足不同的应用需求。
    - 短路保护: 通过添加后缀/P或/HP实现连续短路保护,提高可靠性。

    4. 应用案例和使用建议


    - 工业自动化: 在自动化生产线中,RKZE转换器可以作为电源模块,提供稳定可靠的电力供应。
    - 医疗设备: 由于其高隔离度,RKZE转换器可以在医疗设备中使用,确保患者安全。
    - 便携式设备: 对于需要轻量化、高效能电源模块的应用,如手持设备,RKZE系列是理想选择。
    使用建议:
    - 确保输入电压和负载在制造商推荐范围内使用。
    - 对于高温环境下工作,考虑采用散热片或其他冷却措施以提高稳定性。
    - 使用过程中注意定期检查,以确保良好的运行状态。

    5. 兼容性和支持


    - 兼容性: 与RK和RH系列引脚兼容,便于替换和升级。
    - 支持: RECOM Power公司提供详尽的技术文档和在线技术支持,帮助用户解决使用过程中的问题。

    6. 常见问题与解决方案


    - Q: 如何正确安装RKZE转换器?
    - A: 按照推荐的焊接脚位进行焊接,确保所有引脚牢固连接。
    - Q: 发生过载时如何处理?
    - A: 若发生过载,RKZE转换器会自动关闭以保护自身,待故障排除后再重新启用。
    - Q: 转换器无法启动怎么办?
    - A: 检查输入电压是否符合要求,确认所有连接无误。

    7. 总结和推荐


    RECOM Power RKZE系列DC/DC转换器凭借其成本效益、高隔离度和灵活性,在众多应用领域表现出色。无论是工业自动化还是便携设备,其出色的性能都值得信赖。强烈推荐使用该系列产品,尤其是对成本敏感但又需高性能电源解决方案的应用场合。

RKZE-0512D参数

参数
输出电压组数 2
散热方式 -
输出总功率 -
开关频率 -
类型 -
输入电压最小值 -
输出方式 -
输入电压最大值 5.5V
最大容性负载 -
输出电流最大值 84mA,84mA
特性 -
转换效率 85%
输出电压 12V
长*宽*高 19.65mm*10.2mm*10.2mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RKZE-0512D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RKZE-0512D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RKZE-0512D RKZE-0512D数据手册

RKZE-0512D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.683 ¥ 81.8214
5+ $ 9.13 ¥ 77.1485
10+ $ 8.998 ¥ 76.0331
25+ $ 7.776 ¥ 65.7072
50+ $ 7.6572 ¥ 64.7033
100+ $ 7.5168 ¥ 63.517
250+ $ 7.0455 ¥ 59.5345
500+ $ 6.8355 ¥ 57.76
1000+ $ 6.8145 ¥ 57.5825
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.82
