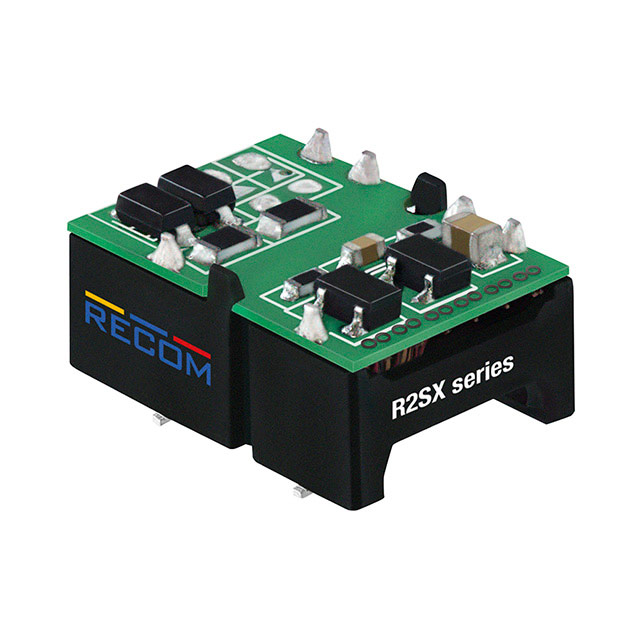

R2SX-2424/H-TRAY

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SMD OF 3kV unreg
供应商型号: 919-R2SX-2424/H-TRAY
供应商: Mouser
标准整包数: 1
RECOM POWER DC-DC模块 R2SX-2424/H-TRAY

R2SX-2424/H-TRAY概述

    电子元器件产品技术手册:RECOM R2SX 系列 DC/DC 转换器

    1. 产品简介


    RECOM R2SX 系列是一款高集成度、表面贴装(SMD)封装的2瓦特非调节型DC/DC转换器。它广泛应用于工业控制、通信设备、医疗设备以及各种需要高效电源解决方案的场合。R2SX系列采用独特的设计,能在宽输入电压范围内提供稳定的输出电压,满足不同应用场景的需求。

    2. 技术参数


    R2SX系列的主要技术参数如下:
    - 输入电压范围:5VDC 至 24VDC(根据型号不同而异)
    - 输出电压:3.3V至24V(可选)
    - 最大输出电流:606mA(R2SX-053.3),400mA(R2SX-0505、R2SX-1205、R2SX-2405、R2SX-2424),133mA(R2SX-2415)
    - 效率:最高可达86%(R2SX-2424)
    - 最小负载要求:无
    - 隔离电压:标准型号1kVDC/1秒,高隔离型号3kVDC/1秒
    - 工作温度范围:-40°C至+100°C(其中在+75°C以上需要降额)
    - 尺寸:15.24 x 11.1 x 8.0 mm
    - 重量:1.6g(典型值)

    3. 产品特点和优势


    R2SX系列的亮点包括:
    - 无最低负载要求:无论负载如何变化,都能保证高效的能量转换。
    - 宽泛的工作温度范围:从-40°C到+100°C,适用性强。
    - 高隔离等级:提供标准1kVDC和高隔离3kVDC两种选择,确保安全可靠。
    - 高效率:在全负载条件下,效率高达86%,优于同类型产品。
    - 认证齐全:通过UL62368-1、CAN/CSA-C22.2 No. 62368-1-14、UL60950-1、CAN/CSA-C22.2 No. 60950-1-07和IEC/EN62368-1认证,符合全球安全标准。

    4. 应用案例和使用建议


    - 工业控制:适合应用于需要稳定电源的自动化设备中,如PLC控制器和传感器。
    - 通信设备:可用于通信基站和路由器的供电模块。
    - 医疗设备:在医疗设备中,用于提供稳定的电源供应,确保设备正常运行。
    使用建议:
    - 在极端环境下使用时,确保遵循产品的降额曲线,特别是在高温环境中使用时。
    - 使用推荐的LC滤波电路以满足电磁兼容性要求。

    5. 兼容性和支持


    - 兼容性:R2SX系列能够轻松集成到现有系统中,无需额外改动。
    - 支持:RECOM提供长达3年的保修期,用户可以通过官方网站获取技术支持和软件更新。

    6. 常见问题与解决方案


    - Q: 如何提高R2SX的效率?
    - A: 保持输入电压稳定,避免过低或过高,同时使用推荐的LC滤波器。
    - Q: 产品在低温下的表现如何?
    - A: R2SX系列能在-40°C下正常工作,但需要确保电路板上有足够的热管理措施。

    7. 总结和推荐


    RECOM R2SX系列是一款高性能的DC/DC转换器,具有广泛的适用范围和可靠的性能。它在多种复杂的应用环境中表现出色,特别适用于需要高效率和高稳定性的场合。强烈推荐使用此产品作为电源解决方案。
    如果您对RECOM R2SX系列有任何疑问或需要进一步的技术支持,请访问RECOM官方网站或联系当地销售代表。

R2SX-2424/H-TRAY参数

参数
开关频率 -
转换效率 86%
输出方式 -
特性 OCP
输入电压最小值 -
输出电流最大值 84mA
最大容性负载 -
输出电压组数 1
输出电压 24V
输出总功率 -
输入电压最大值 26.4V
散热方式 -
类型 -
长*宽*高 15.24mm*11.1mm*8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

R2SX-2424/H-TRAY厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R2SX-2424/H-TRAY数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R2SX-2424/H-TRAY R2SX-2424/H-TRAY数据手册

R2SX-2424/H-TRAY封装设计

查看详情并下载
Symbol
Footprint
3D Model
