RS6-0512D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RS6系列, 4.5 → 9 V 直流输入, ±12V 直流输出, 6W
供应商型号: SCE-RS6-0512D
供应商: 海外现货
标准整包数: 1

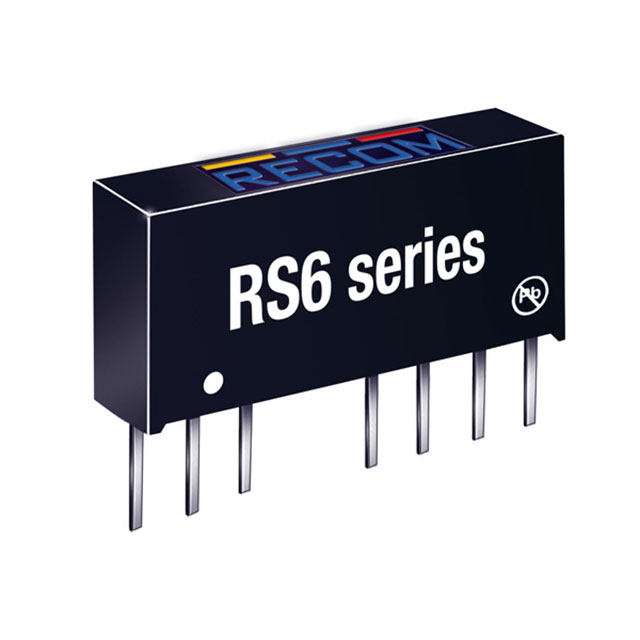

RECOM POWER DC-DC模块 RS6-0512D

RS6-0512D概述


    产品简介


    RS6系列是由RECOM公司生产的一款高密度功率转换器,具有单输出和双输出两种版本。它采用标准的SIP8封装形式,能够在-40°C至+75°C的宽温度范围内工作,非常适合工业应用中的高密度电源设计。这款转换器的最大特点是拥有最高的功率密度(2.7W/cm³)和高达88%的效率,能够在各种工业环境中提供稳定可靠的电力供应。

    技术参数


    - 输入电压范围:4.5VDC 至 75VDC
    - 最大隔离电压:1.6kVDC / 1分钟
    - 效率:最高可达88%
    - 工作温度范围:-40°C 至 +75°C(全负载下)
    - 浪涌电压:1秒内最大值为100VDC
    - 待机电流:14mA 至 105mA(根据输入电压不同)
    - 启动时间:2毫秒
    - 最小负载:无负载时自动关断(典型值)
    - 输出电压调节范围:+10% 至 -8%
    - 内部工作频率:200kHz(0%-100%负载)
    - 输出纹波噪声:50mVp-p 至 75mVp-p(20MHz带宽)

    产品特点和优势


    1. 高功率密度:RS6系列拥有行业领先的2.7W/cm³功率密度,非常适合空间受限的应用场合。
    2. 宽输入电压范围:覆盖4.5VDC至75VDC,适应不同的供电需求。
    3. 高效能:效率最高可达88%,节能效果显著。
    4. 宽工作温度范围:能够承受极端环境下的温度变化,从-40°C到+75°C。
    5. 高隔离电压:提供1.6kVDC的隔离电压,保证电气安全。
    6. 精确的输出电压调节:可通过电阻网络进行+10%至-8%的输出电压调整。

    应用案例和使用建议


    RS6系列广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在自动化设备中,可以通过使用RS6-0512S来将5VDC电源转换为12VDC,以满足不同模块的需求。为了确保最佳性能,建议在电路板布局时注意散热设计,尤其是在满载情况下,避免过热影响使用寿命。
    使用建议:
    1. 散热设计:在设计电路板时,建议在器件下方增加散热片或散热器,以提高散热效果。
    2. 滤波电容选择:根据具体的应用要求,选择合适的输出滤波电容,如在EN55022 Class B等级应用中,建议使用22μF的电容。
    3. 浪涌保护:建议添加适当的浪涌保护电路,以应对可能出现的瞬间高压冲击。

    兼容性和支持


    RS6系列与其他电子元器件或设备的兼容性良好,可以方便地集成到现有系统中。RECOM公司提供了全面的技术支持和服务,包括技术咨询、故障排除和维修服务。此外,公司还提供了详细的产品文档和用户手册,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 启动电流过大:
    - 解决办法:检查输入电源是否稳定,必要时增加输入滤波电容。

    2. 输出电压不稳定:
    - 解决办法:检查电路连接是否正确,尤其是输出端的滤波电容是否合适。

    3. 温度过高:
    - 解决办法:增加散热措施,如加装散热片或散热器,并优化电路板布局。

    总结和推荐


    总体而言,RS6系列转换器凭借其高功率密度、宽输入电压范围和优异的工作温度性能,成为了市场上极具竞争力的产品。尤其适合对空间和效率要求较高的工业应用。考虑到其出色的性能和广泛的适用性,强烈推荐在需要高密度电源解决方案的项目中使用此产品。

RS6-0512D参数

参数
类型 -
开关频率 -
特性 Remote On/Off,OCP,SCP,UVLO
输入电压最小值 4.5V
输入电压最大值 9V
最大容性负载 -
输出电压 12V
输出方式 -
散热方式 -
输出总功率 6W
输出电流最大值 250mA,250mA
转换效率 87%
输出电压组数 2
长*宽*高 21.8mm*9.2mm*11.1mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RS6-0512D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS6-0512D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS6-0512D RS6-0512D数据手册

RS6-0512D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 165.0041
25+ ¥ 147.9679
100+ ¥ 141.5392
250+ ¥ 133.0747
库存: 33
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 165
