首页  >  产品百科  >  RKZ3-2412S/H

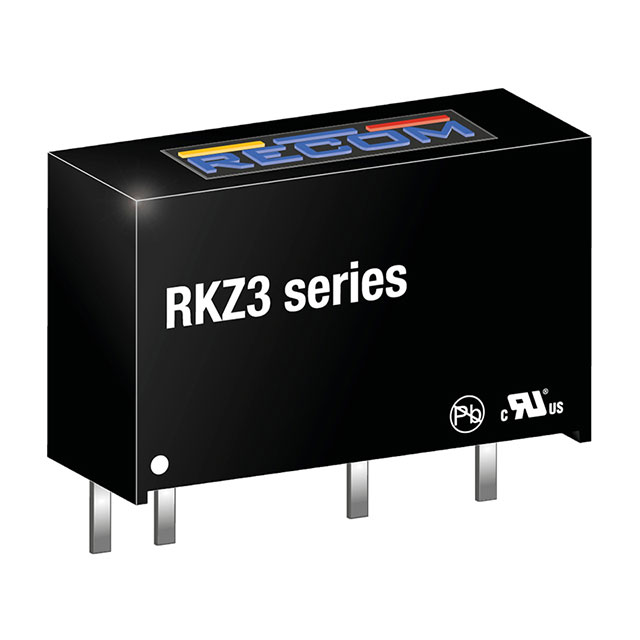

RKZ3-2412S/H

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SIP7 4kV unreg
供应商型号: SG-RKZ3-2412S/H
供应商: 期货订购
标准整包数: 24
RECOM POWER DC-DC模块 RKZ3-2412S/H

RKZ3-2412S/H概述


    产品简介


    产品名称:RKZ3系列DC/DC转换器
    产品类型:非调节型直流到直流转换器
    主要功能:将直流电源从一种电压等级转换为另一种电压等级,同时提供高隔离度和高效率。
    应用领域:适用于工业应用中的总线隔离、接地回路切断或多通道输入分离,尤其适合于需要比标准SIP7隔离DC/DC转换器更多功率的应用场景。

    技术参数


    - 输入电压范围:±10%
    - 额定输出电压及电流:
    - RKZ3-0505S:5V,600mA
    - RKZ3-1205S:5V,600mA
    - RKZ3-2405S:5V,600mA
    - RKZ3-2412S:12V,250mA
    - 最大效率:最高可达90%
    - 最小启动时间:0.3毫秒至250毫秒
    - 内部工作频率:20kHz
    - 输出纹波噪声(带宽20MHz):100mV峰峰值
    - 输出精度:
    - 5V时:±3.0%(典型值)/ ±4.0%(最大值)
    - 其他输出:±2.0%(典型值)/ ±3.0%(最大值)
    - 线性调节率:±1.2%(典型值)
    - 负载调节率:
    - 5V时:±15.0%(最大值)
    - 其他输出:±10.0%(最大值)
    - 隔离电压:3kVDC(标准)/ 4kVDC(带“H”后缀)
    - 绝缘电阻:最低15GΩ
    - 绝缘电容:最大130pF
    - 工作温度范围:-40°C至+90°C
    - 存储温度范围:-55°C至+125°C
    - 最大外壳温度:+115°C

    产品特点和优势


    1. 高功率密度:3W转换器封装于SIP7外壳中,具有极高的功率密度。
    2. 多种隔离选项:提供3kVDC和4kVDC两种隔离选项,适用于不同应用需求。
    3. 高效能:最高可达到90%的转换效率。
    4. 认证标准:符合IEC/EN62368安全认证标准,确保产品质量和可靠性。
    5. 易用性:针脚与RK和RKZ系列兼容,方便用户升级设计。

    应用案例和使用建议


    应用案例
    - 总线隔离:在需要增强信号隔离的应用中,RKZ3系列可提供必要的电压转换和高隔离度。
    - 接地回路切断:用于切断多通道输入间的接地回路,提高系统稳定性。
    - 电源分配:适用于多通道输入的应用,如通信设备和医疗设备中的电源管理。
    使用建议
    - 散热管理:虽然工作温度范围较宽,但在高负载情况下,仍需注意散热,以避免因过热导致的故障。
    - 外部滤波器:若需满足EN61000-4-5电磁兼容性标准,则需增加外部输入滤波电容器。

    兼容性和支持


    - 兼容性:针脚与RK和RKZ系列兼容,便于系统升级。
    - 支持和维护:RECOM公司提供了详尽的技术支持和维护服务,包括安装指导、故障排查和保修服务。

    常见问题与解决方案


    1. 问题:转换器无法正常启动。
    解决方案:检查输入电压是否在允许范围内,确认输入端是否有足够的电容滤波。
    2. 问题:输出电压不稳定。
    解决方案:检查负载是否超出规定范围,调整负载以保持稳定输出。
    3. 问题:过热现象。
    解决方案:改善散热条件,确保设备在推荐的工作温度范围内运行。

    总结和推荐


    RKZ3系列DC/DC转换器是一款高性能、高可靠性的产品,特别适用于工业环境中对隔离和功率要求较高的应用。它不仅具备高效率和广泛的温度适应性,而且易于集成和维护。考虑到其广泛的应用范围和优质的性能,强烈推荐在需要高隔离度和高效率的场合使用该产品。

RKZ3-2412S/H参数

参数
类型 -
特性 -
输入电压最大值 26.4V
输出电压 12V
输入电压最小值 -
输出电压组数 1
输出总功率 -
转换效率 90%
最大容性负载 -
散热方式 -
开关频率 -
输出方式 -
输出电流最大值 250mA
长*宽*高 19.6mm*7.5mm*12.2mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RKZ3-2412S/H厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RKZ3-2412S/H数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RKZ3-2412S/H RKZ3-2412S/H数据手册

RKZ3-2412S/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ ¥ 77.4994
240+ ¥ 73.1594
库存: 240
起订量: 24 增量: 0
交货地:
最小起订量为:24
合计: ¥ 1859.98
