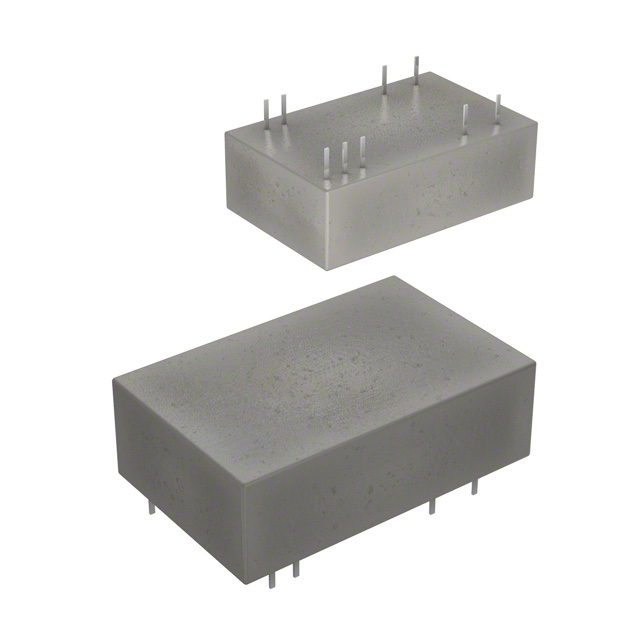

RP12-483.3SAW

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 12W DC/DC-Converter \'POWERLINE\' DIP24 1.6kV reg 4:1
供应商型号: SG-RP12-483.3SAW
供应商: 期货订购
标准整包数: 7
RECOM POWER DC-DC模块 RP12-483.3SAW

RP12-483.3SAW概述


    产品简介


    RP12-AW 系列宽输入范围 DC/DC 转换器适用于电信和工业应用,通过了 UL 60950-1 认证。它们采用 DIP24 封装,提供通孔和表面贴装两种版本,并符合军事标准,能够在热冲击和振动环境中稳定工作。这些转换器广泛应用于需要满足安全认证标准的场合,如电信系统、工业控制设备及各类通信基础设施。

    技术参数


    - 输入电压范围:4:1 宽输入电压范围,分别为 9-36VDC 和 18-75VDC。
    - 隔离电压:1.6kVDC(DIP24),1.0kVDC(SMD)。
    - 效率:最高可达 88%。
    - 保护机制:过电流和过电压保护、无最小负载要求。
    - 尺寸和重量:DIP24 封装尺寸为 31.8 x 20.3 x 10.2mm,重 18g;SMD 封装尺寸为 32.0 x 20.3 x 11.2mm,重 20g。
    - 环境适应性:工作温度范围为 -40°C 至 +64°C(无降额),+70°C(有降额),最大外壳温度为 +105°C。

    产品特点和优势


    - 高效率:最高效率可达 88%,适合需要低功耗的应用场景。
    - 宽输入电压范围:能够适应多种不同的电源输入条件,增加了应用的灵活性。
    - 高隔离电压:1.6kVDC 的隔离电压保证了系统的安全性。
    - 强抗干扰能力:内置过电流和过电压保护,确保系统稳定运行。
    - 环境适应性强:符合 MIL-STD-810F 军事标准,可以在恶劣环境中可靠工作。

    应用案例和使用建议


    - 应用案例:RP12-AW 广泛应用于电信设备、工业自动化设备、医疗设备等。例如,在通信基站中作为电源管理模块,提供稳定的直流输出。
    - 使用建议:在设计应用时,应根据具体需求选择合适的输出电压和封装类型。考虑到环境条件的影响,建议使用外部滤波电容以满足 EMC 标准,例如推荐使用 Nippon Chemi-Con KY 系列 220μF/100V 电容。

    兼容性和支持


    - 兼容性:RP12-AW 可与其他标准的电子元器件和设备兼容,适用于广泛的系统集成。
    - 支持和维护:RECOM 提供详尽的技术支持和服务,包括详细的产品文档、技术支持热线和技术论坛。如有需要,可通过技术支持邮箱 techsupportAT@recom-power.com 获取进一步帮助。

    常见问题与解决方案


    1. 问题:在高湿度环境下工作,产品是否会受到影响?
    - 解答:产品能够在 -40°C 到 +64°C 的环境温度范围内正常工作,且具备良好的湿度适应性,但在极端高湿度条件下可能需要额外的防护措施。

    2. 问题:如何实现远程开关控制?
    - 解答:可以通过在 Remote 控制引脚上施加适当的电压来实现远程开关控制。具体操作可以参考产品手册中的相关说明。

    总结和推荐


    RP12-AW 系列 DC/DC 转换器凭借其宽输入电压范围、高效率、强大保护机制以及良好的环境适应性,在各种工业和电信应用中表现出色。对于需要高可靠性、稳定输出的应用场景,特别是那些需要通过安全认证的场合,RP12-AW 是一个值得推荐的选择。此外,RECOM 提供了完善的技术支持和售后保障,使客户在使用过程中更加放心。

RP12-483.3SAW参数

参数
输入电压最大值 75V
输出电流最大值 3.5A
开关频率 -
转换效率 84%
输出电压组数 1
输出电压 3.3V
特性 Remote On/Off,OCP,OVP,SCP
输入电压最小值 -
输出总功率 -
类型 -
最大容性负载 -
输出方式 -
散热方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP12-483.3SAW厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP12-483.3SAW数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP12-483.3SAW RP12-483.3SAW数据手册

RP12-483.3SAW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ ¥ 421.5329
70+ ¥ 397.9271
库存: 70
起订量: 7 增量: 0
交货地:
最小起订量为:7
合计: ¥ 2950.73
