R15P215S/X2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R15P215S/X2
供应商: 期货订购
标准整包数: 25

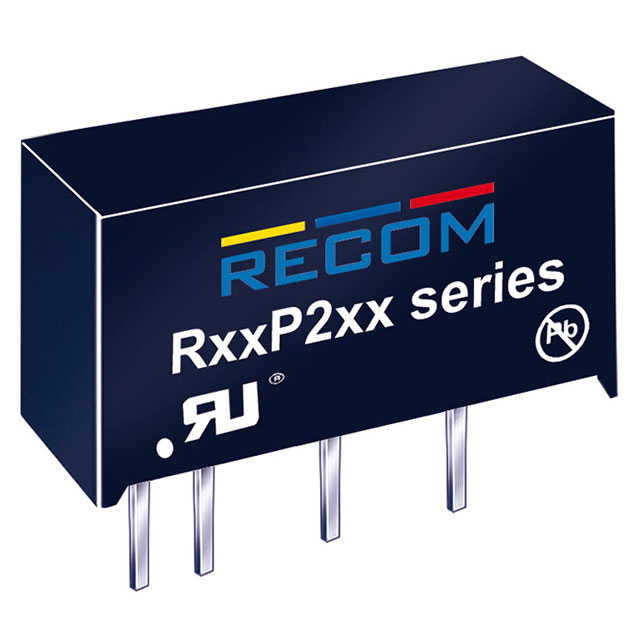

RECOM POWER DC-DC模块 R15P215S/X2

R15P215S/X2概述

    # RxxP2xxSD 系列 DC/DC 转换器技术手册

    产品简介


    RxxP2xxSD 系列 DC/DC 转换器是一款具备高安全认证标准的2瓦级电源转换器,采用SIP7封装形式。它具有单输出和双输出两种版本,特别适用于医疗设备和安全应用场合,其中/X2版本具有输入/输出隔离距离超过9毫米的特点。这系列转换器已经通过了多项国际认证标准,确保其在医疗和工业应用中的可靠性和安全性。

    技术参数


    - 输入电压范围:5V、12V、15V、24V
    - 输出电压:3.3V、5V、9V、12V、15V、±3.3V、±5V、±9V、±12V、±15V
    - 最大输出功率:2瓦特
    - 效率:最高可达80%
    - 隔离电压:测试值为6.4kVDC,额定值为3.2VAC/60Hz
    - 短路保护:可选的连续短路保护(后缀为"/P")
    - 工作温度范围:-40°C 至 +90°C
    - 封装尺寸:19.5 x 9.8 x 12.5 mm
    - 重量:约4.3克

    产品特点和优势


    1. 高安全性:符合UL/CSA60950-1、UL/CSA62368-1、IEC/EN62368-1 和 EN61010-1 安全标准,适用于医疗设备和安全关键型应用。
    2. 独特的变压器系统:采用独特的变压器设计,提供高效率和紧凑的封装尺寸。
    3. 连续短路保护:选配的连续短路保护功能进一步提升了设备的安全性。
    4. 极低的隔离电容:减少EMI干扰,提高系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    RxxP2xxSD 系列转换器常用于医疗设备、电信设备、测量仪器等领域。例如,在医疗设备中,这种转换器可以为各种电子元件提供稳定的电源支持,确保设备的安全运行。
    使用建议
    为了最大限度发挥RxxP2xxSD 的性能,请注意以下几点:
    - 选择合适的输入电压和输出电压组合,以满足应用需求。
    - 根据负载情况调整输入电流,确保最佳的效率表现。
    - 保持良好的散热措施,特别是在高负载条件下。

    兼容性和支持


    - 兼容性:RxxP2xxSD 系列转换器可以与其他同类产品兼容使用。
    - 支持和服务:RECOM公司提供了详尽的技术支持文档,包括详细的安装指南和故障排除步骤。此外,还提供售后技术支持,确保用户能够顺利使用这些转换器。

    常见问题与解决方案


    1. 问题:在低温环境下无法正常启动。
    - 解决方案:检查输入电压是否稳定,并确保接线正确无误。

    2. 问题:转换效率低于预期。
    - 解决方案:检查负载条件是否超过了规定的范围,适当调整负载量以达到最佳效率。

    3. 问题:转换器过热。
    - 解决方案:检查散热措施是否到位,如增加散热片或改进通风条件。

    总结和推荐


    综上所述,RxxP2xxSD 系列 DC/DC 转换器凭借其高性能、高安全性和广泛的适用性,成为一款非常出色的产品。其丰富的认证证书和全面的支持服务使其在市场上具有很强的竞争优势。如果您需要一款高效、可靠的电源转换器,强烈推荐使用RxxP2xxSD 系列转换器。

R15P215S/X2参数

参数
开关频率 85KHz
散热方式 -
输出方式 Fixed
转换效率 80%
输出电压组数 1
特性 -
最大容性负载 -
输出电压 15V
输入电压最小值 15V
类型 -
输入电压最大值 16.5V
输出电流最大值 132mA
输出总功率 -
长*宽*高 19.558mm*9.906mm*12.446mm
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R15P215S/X2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R15P215S/X2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R15P215S/X2 R15P215S/X2数据手册

R15P215S/X2封装设计

查看详情并下载
Symbol
Footprint
3D Model
