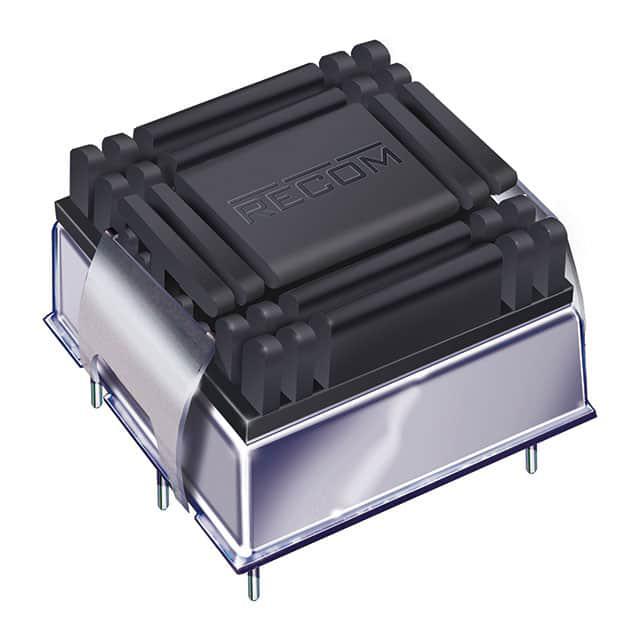

RP10-483.3SA/P-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'POWERLINE\' 1\"x1\" 1.6kV reg 2:1
供应商型号: SG-RP10-483.3SA/P-HC
供应商: 期货订购
标准整包数: 20
RECOM POWER DC-DC模块 RP10-483.3SA/P-HC

RP10-483.3SA/P-HC概述


    产品简介


    RP10-A系列是一系列宽输入电压范围的1" x 1"直流/直流转换器,具备高效率、紧凑体积和多功能特性。它们广泛应用于各种对板载空间有限的应用场合,如工业自动化、通信设备和医疗设备等。

    技术参数


    - 输入电压范围:9-75VDC(单输出);±5至±24VDC(双输出)
    - 输出电压:3.3V、5V、12V、15V、24V
    - 效率:最高可达91%
    - 隔离电压:1.6kVDC
    - 工作温度范围:-40°C 至 +100°C
    - 重量:无散热片时为16.5g,带散热片时为23g
    - 尺寸:无散热片时为25.4 x 25.4 x 9.9mm,带散热片时为31.4 x 25.4 x 16.5mm

    产品特点和优势


    - 高效率:最高达91%,能显著减少功耗。
    - 宽输入电压范围:从9V到75VDC,适合多种供电系统。
    - 高隔离电压:1.6kVDC的隔离电压确保安全运行。
    - 无最小负载要求:方便灵活使用,无需外部组件。
    - 保护机制:具备短路、过流、过压等多种保护功能,可靠性高。
    - 温度系数低:±0.02%/K最大值,适用于高温或低温环境。
    - 认证合规:UL60950-1、EN55032、RoHS等认证,确保安全性和环保标准。

    应用案例和使用建议


    应用案例
    RP10-A系列已广泛应用于各类需要稳定电源供应的设备中。例如,在工业自动化领域,用于驱动传感器、控制单元等小型模块。在通信设备中,用于为路由器、交换机等提供稳定的电源。
    使用建议
    1. 环境选择:根据应用环境选择合适的散热片。对于高功率应用,建议使用预装散热片型号。
    2. 外围电路设计:参考技术手册中提供的EMC滤波建议,以确保电磁兼容性符合标准。
    3. 电压选择:根据具体应用需求选择合适的输入和输出电压组合。例如,对于车载应用,可以选择48V输入型号。
    4. 保护措施:安装适当的保险丝,推荐使用慢速熔断类型,以防止过载损坏。

    兼容性和支持


    - 兼容性:RP10-A系列可与其他兼容接口的电子元器件无缝连接。
    - 支持:制造商提供详细的技术文档和支持服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 启动时间长:检查是否有外部负载过大或接线错误,建议重新确认所有连接并减小负载。
    2. 输出电压不稳定:尝试调整外部电阻以微调输出电压。如果问题依旧,建议更换模块。
    3. 过热现象:检查是否正确安装散热片,并确保良好的通风条件。必要时可以增加外部冷却装置。

    总结和推荐


    RP10-A系列直流/直流转换器凭借其高效、可靠的性能,成为众多应用场合的理想选择。其宽输入电压范围、高效率、紧凑尺寸等特点使其在许多场合下都能发挥出色表现。建议在需要高可靠性和紧凑布局的应用中优先考虑此产品。
    总之,RP10-A系列是值得信赖的产品,具有卓越的技术特性和广泛应用潜力,非常适合那些需要高性能、高可靠性的应用场合。

RP10-483.3SA/P-HC参数

参数
类型 -
输出电流最大值 3A
输出方式 -
输出总功率 -
输入电压最大值 75V
输出电压 3.3V
转换效率 85%
输出电压组数 1
输入电压最小值 -
最大容性负载 -
散热方式 -
开关频率 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
长*宽*高 31.4mm*25.4mm*16.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP10-483.3SA/P-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP10-483.3SA/P-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP10-483.3SA/P-HC RP10-483.3SA/P-HC数据手册
