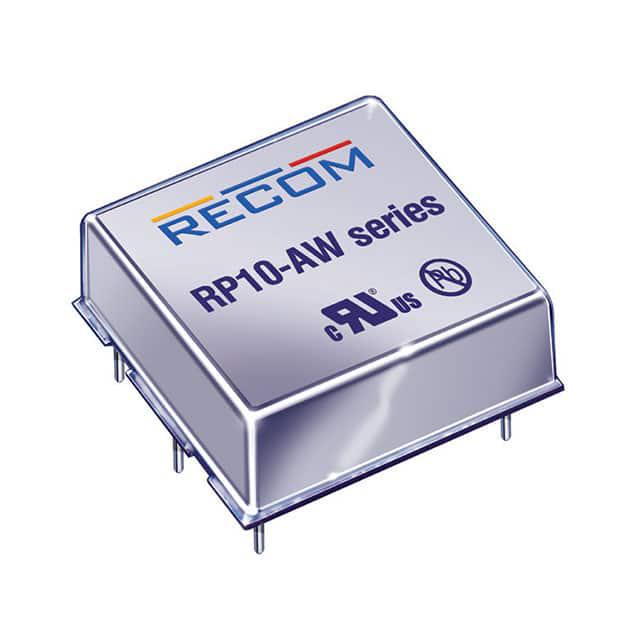

RP10-2412DAW/N

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 10W DC/DC-Converter \'POWERLINE\' 1\"x1\" 1.6kV reg 4:1
供应商型号: SG-RP10-2412DAW/N
供应商: 期货订购
标准整包数: 8
RECOM POWER DC-DC模块 RP10-2412DAW/N

RP10-2412DAW/N概述


    产品简介


    RP10-AW系列DC/DC转换器是一款采用1" x 1" 小尺寸封装的宽输入电压范围电源转换模块。尽管体积小巧,这些转换器具备完整的电磁兼容(EMC)滤波器,最小负载需求为零,隔离电压达1600VDC,并具有欠压锁定和低纹波噪声特性。输出端具有短路、过流和过压保护功能,输出电压可在±10%范围内进行调整。这些转换器特别适用于板载空间有限的应用场合,无需额外外部组件即可运行。

    技术参数


    - 输入电压范围:单输入型号为9-36VDC,双输入型号为18-75VDC。
    - 输出电压范围:常见的输出电压包括3.3V、5V、12V、15V和24V。
    - 最大电流:以RP10-2405SAW为例,输出电流可达3000mA,典型效率高达85%。
    - 隔离电压:1.6kVDC,持续1分钟。
    - 认证:符合UL60950-1、EN55032标准。
    - 启动时间:小于30毫秒。
    - 环境温度范围:工作温度范围为-40°C至+78°C,最高外壳温度为+105°C。

    产品特点和优势


    - 紧凑设计:1" x 1"的小巧尺寸适合空间受限的应用。
    - 高效率:最高可达到91%的效率。
    - 全规格设备:内置Class A EMC滤波器,1600VDC隔离,无最低负载要求。
    - 多功能输出:支持单输出和双输出模式,输出电压可以修剪在±10%范围内。
    - 保护机制完善:具备短路、过流、过压保护功能,可靠性高。

    应用案例和使用建议


    - 医疗设备:例如心电图机、输液泵等需要高度可靠的电源供应。
    - 通信设备:如路由器、交换机等通信设备通常对电源稳定性要求较高。
    - 工业自动化:应用于工业控制和机器人等场景,对稳定性和可靠性有严格要求。
    使用建议:
    - 在使用过程中确保输入电压在规定范围内,避免超压导致损坏。
    - 建议在需要高效率的应用中选择双输入型号。
    - 在极端环境下使用时需考虑温度补偿措施,保证长期稳定性。

    兼容性和支持


    - 兼容性:适用于各种标准电子电路设计,与其他品牌的产品兼容性良好。
    - 支持:厂商提供详尽的技术文档和在线技术支持,方便用户获取帮助。

    常见问题与解决方案


    1. 问题:如何调节输出电压?
    - 解决方案:通过使用外部修剪电阻来调节输出电压。具体的修剪电阻值可以参考产品手册中的表格。
    2. 问题:在什么条件下会触发过压保护?
    - 解决方案:当输出电压超过设定范围时会触发过压保护,一般情况下设定值为输出电压的110%左右。根据手册设定合适的电压值即可。
    3. 问题:工作温度范围之外使用会怎样?
    - 解决方案:在超出工作温度范围外使用可能导致性能下降或损坏,建议在低温或高温环境中使用时采取适当的散热或加热措施。

    总结和推荐


    RP10-AW系列DC/DC转换器凭借其紧凑的设计、高效率和完善的保护机制,在多个行业中都有着广泛的应用前景。无论是医疗设备、通信设备还是工业自动化,这些转换器都能满足严格的电源需求。如果需要一款高可靠性和高性能的电源解决方案,RP10-AW系列是一个非常值得推荐的选择。

RP10-2412DAW/N参数

参数
类型 -
输入电压最大值 36V
输出方式 -
输出电压组数 2
特性 Remote On/Off,OCP,OVP,SCP,UVLO
散热方式 -
最大容性负载 -
开关频率 -
输出总功率 -
输出电压 12V
输出电流最大值 416mA,416mA
输入电压最小值 -
转换效率 -
长*宽*高 25.4mm*25.4mm*9.9mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP10-2412DAW/N厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP10-2412DAW/N数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP10-2412DAW/N RP10-2412DAW/N数据手册

RP10-2412DAW/N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ ¥ 508.0923
80+ ¥ 479.6391
库存: 80
起订量: 8 增量: 0
交货地:
最小起订量为:8
合计: ¥ 4064.73
