首页  >  产品百科  >  RPA50S-4805SW/P

RPA50S-4805SW/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 50W DC/DC-Converter \'POWERLINE\' 1/16 Brick OF 2.25kV reg 4:1
供应商型号: SCE-RPA50S-4805SW/P
供应商: 海外现货
标准整包数: 1
RECOM POWER DC-DC模块 RPA50S-4805SW/P

RPA50S-4805SW/P概述


    产品简介

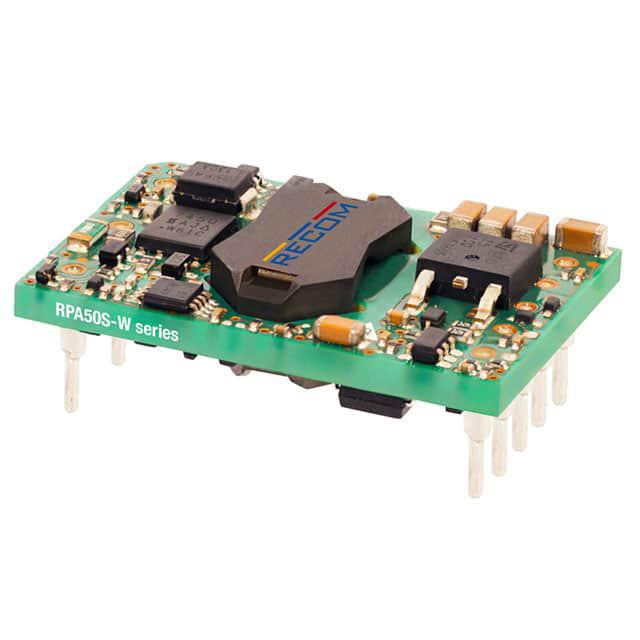

    RPA50S-W是一款低成本50瓦直流/直流转换器,采用行业标准的1/16砖形封装(尺寸为33mm x 23mm)。该转换器具有4:1的输入电压范围,能够覆盖24V、28V或48V的标称输入电压。输出电压选项包括3.3V、5V或12V,并且可以在标称电压的基础上进行±10%的调节。RPA50S-W主要用于工业电源、电信和以太网供电(PoE)电路等领域。

    技术参数


    - 输入电压范围:18VDC至75VDC
    - 输入浪涌电压:100ms内可达100VDC
    - 输入电流范围:在18V输入时,最大输入电流为3.9A
    - 待机电流:最大为6.5mA
    - 内部操作频率:3.3V和5V输出时为580kHz,12V输出时为440kHz
    - 远程开启/关闭控制:正逻辑控制
    - 输出电压精度:±3.0%
    - 效率:最高可达91%,满载运行温度范围为-40°C至+54°C(自然对流),或至+85°C(强制空气冷却)
    - 隔离电压:基本绝缘等级2.25kVDC/1分钟
    - 保护特性:包括过压保护(OVP)、过流保护(OCP)、过温保护(OTP)和短路保护(SCP)

    产品特点和优势


    RPA50S-W具有多个独特的功能和优势,使其在应用中表现卓越。它采用4:1的宽输入电压范围,简化了电源设计;高效率(最高达91%),特别是在-40°C至+54°C的温度范围内,可以实现全负载运行,只需自然对流即可。此外,它的远程开启/关闭控制和输出电压可调功能进一步提高了灵活性。产品经过严格的认证,符合UL60950-1、IEC/EN60950-1和EAC等标准。

    应用案例和使用建议


    RPA50S-W适用于各种严苛的工业电源、电信及以太网供电(PoE)电路。对于工业电源系统,可以通过调整输入电压范围和输出功率来满足不同的负载需求。在电信应用中,该转换器的小巧尺寸和高效率使其成为紧凑型设备的理想选择。使用建议方面,建议使用散热良好的安装方式,确保适当的空气流动以维持工作温度,从而避免因过热导致的性能下降。另外,在进行负载变化时,应合理配置滤波电容,以减少电压波动和噪声。

    兼容性和支持


    RPA50S-W与市场上常见的其他电子元件和设备兼容良好,特别是对于需要直流/直流转换的应用。RECOM公司为其提供了详尽的技术支持和售后服务,包括在线文档、设计指南和技术咨询,以帮助客户更好地理解和应用这款产品。

    常见问题与解决方案


    1. 问题:产品启动时间长?
    - 解决方法:确保输入电压稳定,检查控制线路连接正确。
    2. 问题:输出电压不稳定?
    - 解决方法:调整外部调节电阻(trim resistors)以校准输出电压。
    3. 问题:效率低于预期?
    - 解决方法:检查散热是否充分,确认没有过热现象。如果在高温环境下使用,可以考虑加装散热片。

    总结和推荐


    RPA50S-W凭借其高效率、宽输入电压范围和多样的输出选项,在工业电源、电信及PoE电路中表现出色。特别适合那些对稳定性、可靠性要求较高的应用。此外,RECOM公司提供的全面技术支持和服务也为产品的成功应用提供了保障。因此,我强烈推荐这款产品给寻求高性能、高可靠性的应用场合。

RPA50S-4805SW/P参数

参数
输出总功率 50W
输入电压最大值 75V
开关频率 -
散热方式 -
输出方式 -
转换效率 -
特性 -
输出电压 5V
输出电压组数 1
输入电压最小值 18V
类型 -
最大容性负载 -
输出电流最大值 10A
长*宽*高 33mm*22.8mm*9.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RPA50S-4805SW/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPA50S-4805SW/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPA50S-4805SW/P RPA50S-4805SW/P数据手册

RPA50S-4805SW/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 375.2273
5+ ¥ 321.5763
10+ ¥ 288.704
25+ ¥ 282.8772
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 375.22
直接购买
加入购物车
