首页  >  产品百科  >  RHV3-2405S/R20

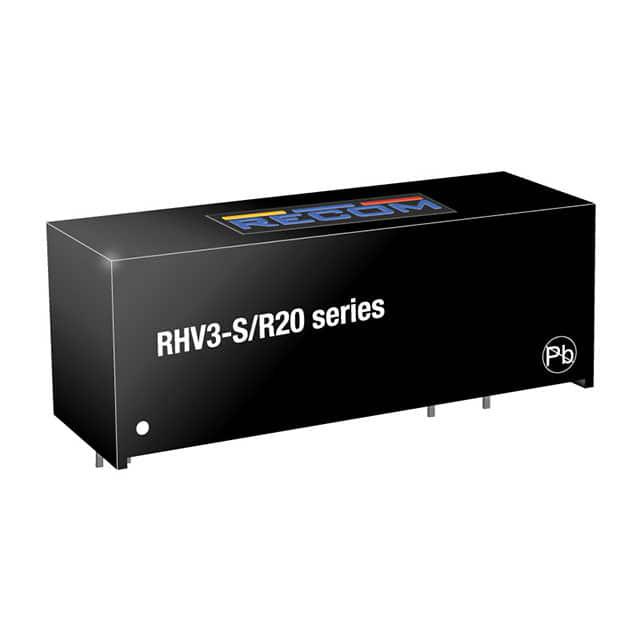

RHV3-2405S/R20

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SIP16 20kV unreg
供应商型号: 919-RHV3-2405S/R20
供应商: Mouser
标准整包数: 1
RECOM POWER DC-DC模块 RHV3-2405S/R20

RHV3-2405S/R20概述


    产品简介


    RHV3是一款高功率密度的直流/直流转换器,采用无绳设计。其主要特点包括宽输入电压范围(5V、12V、24V)和多种输出电压选项(单端和双端输出)。这款转换器适用于各种高电压工业应用,如高压真空监测、X射线设备、HVAC粉尘抽取系统等。

    技术参数


    - 输入电压:5V、12V、24VDC
    - 输出电压:5V、12V、24V、±5V、±12V
    - 隔离电压:20kVDC(12.5kVAC/1分钟)
    - 封装形式:SIP16封装,管脚间距大于30mm
    - 隔离电容:最大4pF
    - 工作温度范围:-40°C至+80°C
    - 效率:最高可达81%
    - 负载调节率:±5.0%(输出精度)
    - 浪涌电流保护:20kVDC,1秒测试
    - 绝缘等级:增强型绝缘,耐压1400Vrms
    - 工作海拔高度:5000米
    - 存储湿度:非凝露条件下,5%至95%RH

    产品特点和优势


    RHV3的主要优势包括:
    - 高隔离电压:具备20kVDC的隔离电压,确保在高电压环境下的安全运行。
    - 紧凑封装:SIP16封装使得设备安装更加便捷,同时满足小体积需求。
    - 低隔离电容:低至4pF的最大隔离电容,有效减少电磁干扰。
    - 宽温区适用:能够在-40°C到+80°C的极端环境中稳定工作。
    - 高效能:效率最高可达81%,降低功耗和热耗散。

    应用案例和使用建议


    RHV3特别适合用于高压工业应用场合,如:
    - 高压真空监测:监测设备要求高可靠性,RHV3的高隔离电压和低隔离电容能够提供必要的安全保障。
    - X射线设备:X射线设备需要严格的电源隔离,RHV3能满足这种高要求。
    - HVAC粉尘抽取系统:这些系统的电源需应对极端温度变化,RHV3的工作温度范围广,可确保正常运行。
    使用建议:
    - 在选择具体型号时,需根据实际应用需求确定输入电压和输出电压。
    - 在高温环境下使用时,考虑通过增加散热措施来提高可靠性。
    - 配置适当的外部滤波电路,以进一步降低电磁干扰。

    兼容性和支持


    RHV3已获得多项认证,如IEC/EN62368-1和IEC/EN61010-1标准。其与多种电子元器件和设备具有良好的兼容性,用户可以在其官方网站获取更多技术支持和文档资源。

    常见问题与解决方案


    - 问题1:电源启动延迟时间较长。
    - 解决方案:检查并确保输入电压符合要求,必要时可以增加外部启动辅助电路。

    - 问题2:输出电压不稳定。
    - 解决方案:确认负载稳定,并检查输入电压波动情况,如仍存在问题,建议调整内部电路的稳压元件。

    总结和推荐


    RHV3以其高隔离电压、宽工作温度范围、高效率等显著优势,在工业应用中表现出色。它不仅能满足各种复杂应用场景的需求,还能提供可靠的电源解决方案。强烈推荐使用RHV3作为工业级电源转换器。

RHV3-2405S/R20参数

参数
输出电流最大值 600mA
输出电压组数 -
输出方式 -
输出电压 5V
最大容性负载 -
输入电压最小值 -
类型 -
输入电压最大值 26.4V
散热方式 -
开关频率 -
转换效率 80%
输出总功率 -
特性 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

RHV3-2405S/R20厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RHV3-2405S/R20数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RHV3-2405S/R20 RHV3-2405S/R20数据手册

RHV3-2405S/R20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.611 ¥ 224.863
5+ $ 24.4404 ¥ 206.5214
10+ $ 24.2568 ¥ 204.97
100+ $ 22.3125 ¥ 188.5406
200+ $ 22.239 ¥ 187.9195
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 224.86
